1. Technische Daten
Grundgerät:
Kunststoff-Wandgehäuse
Schutzart:
IP 31 nach DIN 40050
Abmessungen:
300 mm x 250 mm x 150 mm
Versorgung:
230 V / 50 Hz +/- 10%
Eigenverbrauch:
ca. 4 VA
Schaltleistung:
920 VA (für insgesamt 4 Relais)
Sicherung:
4AT
Umgebungstemp.:
0 bis 40 °C max.
2.

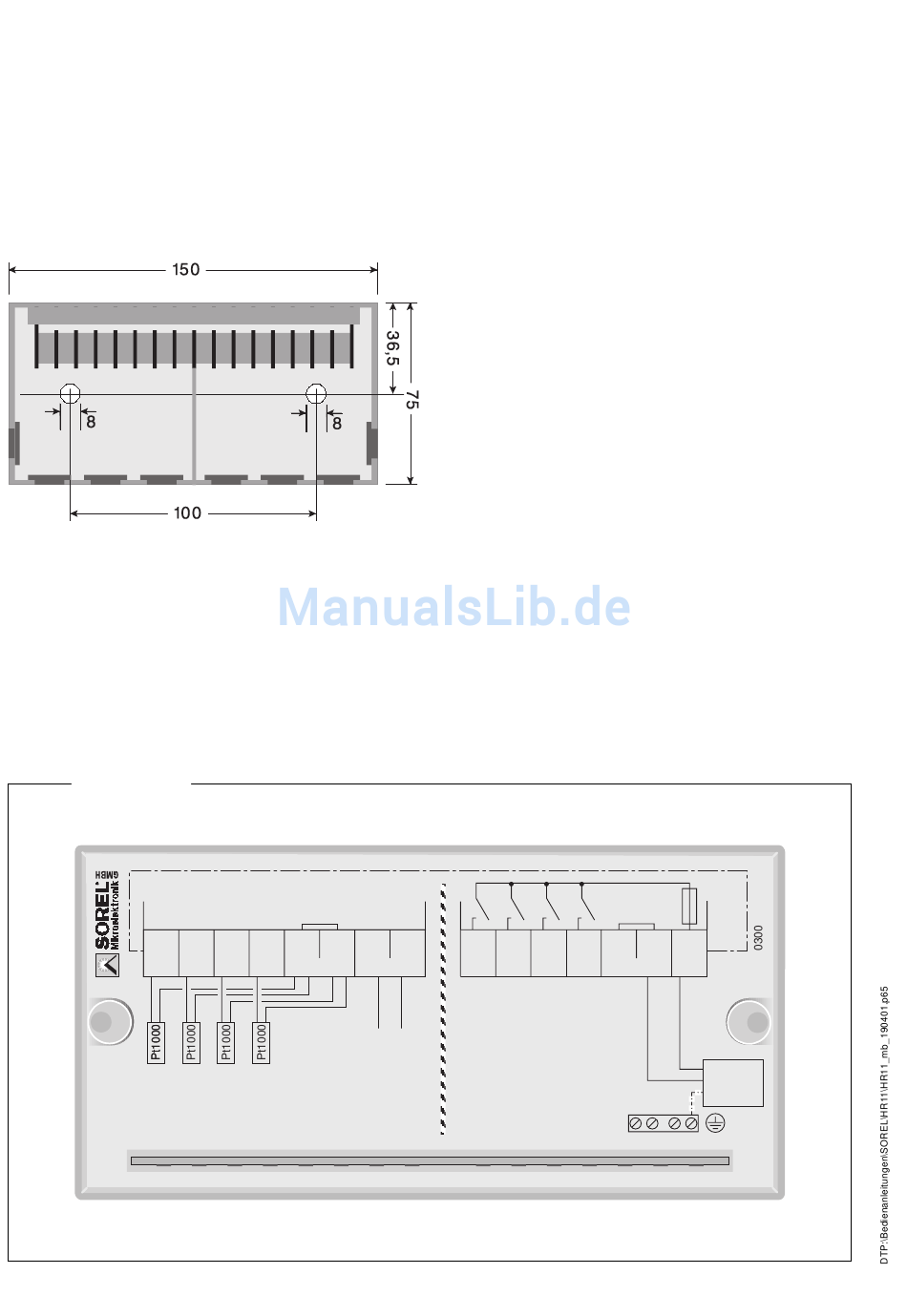

Montage des Reglers
Einfache Wandmontage des Gerätesockels durch Zweipunkt-
befestigung mittels Befestigungsschrauben (4x6) und Dübel (M6).
2.1 Kabelinstallation
Die Temperaturfühler- und Schnittstellenleitungen sind zur Ver-
meidung von Störimpulsen (z.B. durch Induktion) getrennt von
Netzleitungen zu verlegen. Für die Kleinspannungsleitungen
sind die Sicherheitsbestimmungen der VDE 0100 Teil 410 für
Schutzkleinspannung zu beachten.
Die Kabel der Temperaturfühler können bei Bedarf z.B. mit
3 x 1.5 NYM-Kabel bis ca. 50 m verlängert werden ohne die
Meßgenauigkeit zu beeinflussen. Dabei ist besonders zu beach-
ten, daß die Verklemmung der Verlängerungen keine Über-
gangswiderstände aufweisen.
HR 11
Typ: C4-02
Temperatur-Sensoren
1
S1
2
3
4
5
6
S2
S3
S4
2.3 Elektrischer Anschluß
Die Installation darf nur durch eine qualifizierte Fachkraft laut
VDE- bzw. den örtlichen Vorschriften vorgenommen werden.
Die Verdrahtung des Reglers erfolgt laut abgebildetem Klemmplan.
Ein mittig eingesetzter Klemmsteg teilt den Klemmkasten in
Kleinspannungsseite (links) und Netzspannungsseite (rechts).
In die rechte Seite des Klemmkastens sind die Netzleitungen
einzuführen und die Schutzleiter an der PE-Klemmleiste anzu-
schließen. Die Sensor-Kleinspannungsleitungen werden in der
linken Seite des Klemmkastens angeschlossen. Die 4 Masse-
drähte der Temperatursensoren (z.B. blau / Polung beliebig)
sind auf den Klemmen 5 und 6 anzuschließen. Über die digitale
RS485 Schnittstelle, kann der Regler optional z.B. mit einer
SOREL-Fernanzeige (DF04) betrieben werden. Für die RS485
Schnittstelle ist speziell verdrilltes Kabel (twisted pair) zu ver-
wenden und auf die richtige Polung (a/b) zu achten.
Sensorklemmenbelegung - Kleinspannungsseite
Klemme
Nr.
1
"
2
"
3
"
4
"
5
"
6
"
7
"
8
Netzklemmenbelegung - 230VAC 50Hz
Am Klemmblock "PE" sind sämtliche Schutzleiter (grün/gelb)
der Netzzuleitung und Verbraucher anzuklemmen!
Klemme
Nr.
10
"
11
"
12
"
13
"
14
"
15
"
16
7
8
10 11 12 13 14 15 16
a
b
R1
R2 R3
Der elektrische Anschluß
RS485
erfolgt laut Klemmplan
(optional)
des jeweiligen Systems
2
Bezeichnung
Temperaturfühler
S1 "Außenfühler"
Temperaturfühler
S2 "Vorlauffühler"
Temperaturfühler
S3 "Speicherf./Kessel VL"
Fernversteller
S4 "Raumtherm. RT21"
Sensormasse
(S1/S2)
Sensormasse
(S3/S4)
Serielle Schnittstelle RS485 "a"
Serielle Schnittstelle RS485 "b"
Bezeichnung
Relais R1
"Heizkreispumpe"
Relais R2
"Mischer - Auf"
Relais R3
"Mischer - Zu"
Relais R4
"Zusatzheizung "
Neutralleiter N
Neutralleiter N
(Netzzuleitung 230VAC)
Außenleiter L
(Netzzuleitung 230VAC)
4AT
Relais
230V~
R4
N
N
L
50-60Hz
PE
Netz
230V
