Ausrichtung des Sichtbilds

Die Einblendung des Wärmebilds und die visuelle Kamera sind in der VT-Serie
vertikal positioniert. Diese vertikale Parallaxe ändert sich mit dem Abstand zum
Motiv. Die Parallaxe für den kleinen und großen Abstand kann über eine
Ausrichtungsfunktion des Sichtbilds korrigiert werden. Siehe Abbildung 4.
Umschalten zwischen einem naheliegenden und einem entfernten Motiv:
1. NEAR () drücken, um einen Messabstand von 15 cm bis 23 cm
(6 Zoll bis 9 Zoll) einzustellen.
2. FAR () drücken, um einen Messabstand von mehr als 23 cm/9 Zoll
einzustellen.
Das Symbol für den Nah- und Fernbereich erscheint in der oberen linken Ecke
der Anzeige.
≤ 9 in / 23 cm
VT02
IMAGING IR
THERMOMETER
US PAT:
www.patentlabel.com/fluke
FLUKE CORPORATION
EVERETT, WA USA

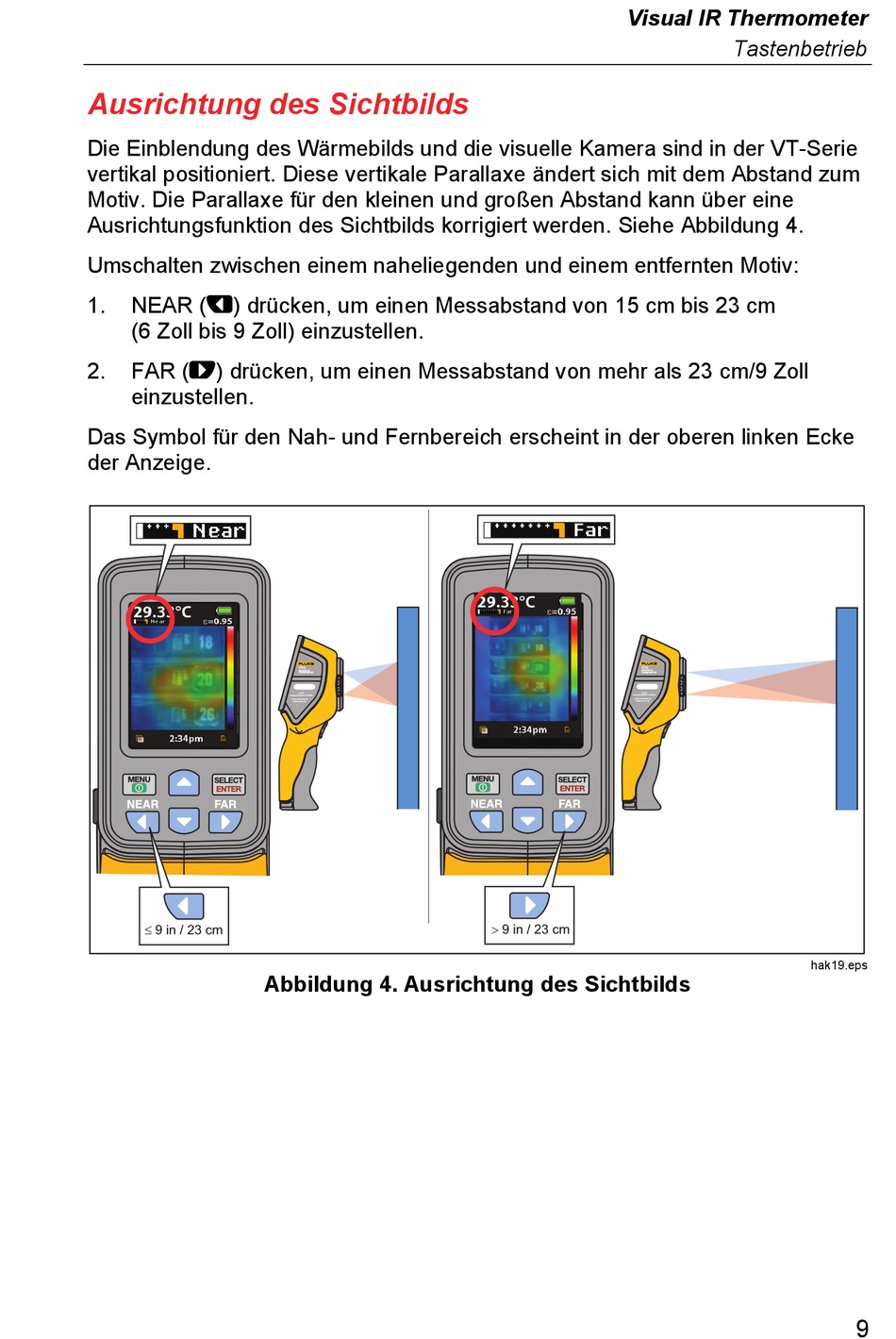

Abbildung 4. Ausrichtung des Sichtbilds
Visual IR Thermometer
VT02
IMAGING IR
THERMOMETER
US PAT:
www.patentlabel.com/fluke
FLUKE CORPORATION
EVERETT, WA USA
> 9 in / 23 cm
Tastenbetrieb
hak19.eps
9
