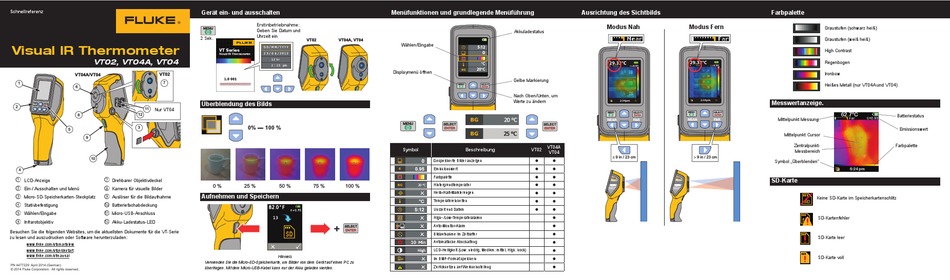

Fluke VT02 Schnellreferenz

Schnellreferenz

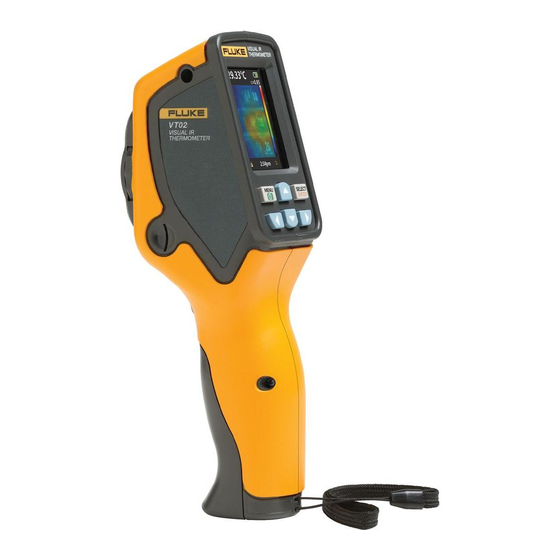

Visual IR Thermometer
VT02, VT04A, VT04
VT04A/VT04 VT02
1 7
6
2
11 Nur VT04
12
8
3
5
9
10
4
Schnellreferenz
 
LCD-Anzeige Drehbarer Objektivdeckel
 Ein-/ Ausschalten und Menü  Kamera für visuelle Bilder
 Micro-SD-Speicherkarten-Steckplatz  Auslöser für die Bildaufnahme
 
Stativbefestigung Batteriefachabdeckung
 Wählen/Eingabe  Micro-USB-Anschluss
 Infrarotobjektiv  Akku-Ladestatus-LED
Besuchen Sie die folgenden Websites, um die aktuellsten Dokumente für die VT-Serie
zu lesen und auszudrucken oder Software herunterzuladen:
www.fluke.com/vtsmartview
www.fluke.com/vtquickstart
www.fluke.com/vtmanual
PN 4477229 April 2014 (German)
© 2014 Fluke Corporation. All rights reserved..
Gerät ein- und ausschalten
Erstinbetriebnahme:
Geben Sie Datum und
Uhrzeit ein
2 Sek.
VT02 VT04A, VT04
Überblendung des Bilds
0 % 25 % 50 % 75 % 100 %
Aufnehmen und Speichern
Hinweis
Verwenden Sie die Micro-SD-Speicherkarte, um Bilder von dem Gerät auf einen PC zu
übertragen. Mit dem Micro-USB-Kabel kann nur der Akku geladen werden.
Menüfunktionen und grundlegende Menüführung
Akkuladestatus
Wählen/Eingabe
5:12
0
˚ C
20 ˚ C
Displaymenü öffnen
Gelbe Markierung
Nach Oben/Unten, um
Werte zu ändern
VT04A
Symbol Beschreibung VT02
VT04
• •
Gespeicherte Bilder anzeigen
• •
Emissionswert
• •
Farbpalette
• •
Hintergrundtemperatur
• •
Heiß-/Kalt-Markierungen
• •
Temperatureinheiten
• •
Uhrzeit und Datum
•
High- /Low-Temperaturalarme
•
Auto-Monitor-Alarm
•
Bildaufnahme im Zeitraffer
•
Automatische Abschaltung
•
LCD-Helligkeit (Low: niedrig, Medium: mittel, High: hoch)
•
Im BMP-Format speichern
•
Zurücksetzen auf Werkseinstellung
Ausrichtung des Sichtbilds
Modus Nah Modus Fern
≤ 9 in / 23 cm > 9 in / 23 cm
VT02 VT02
IMAGING IR IMAGING IR
THERMOMETER THERMOMETER
www.patentlabel.com/fluke US PAT: www.patentlabel.com/fluke US PAT:
FLUKE CORPORATION EVERETT, WA USA EVERETT, WA USA FLUKE CORPORATION
Farbpalette
Graustufen (schwarz heiß)
Graustufen (weiß heiß)
High Contrast
Regenbogen
Ironbow
Heißes Metall (nur VT04A und VT04)
Messwertanzeige.
Batteriestatus
Mittelpunkt Messung
Emissionswert
Mittelpunkt Cursor
Zentralpunkt- Farbpalette
Messbereich
Symbol „Überblenden"
SD-Karte
Keine SD-Karte im Speicherkartenschlitz
SD-Kartenfehler
SD-Karte leer
SD-Karte voll
