Tastenbetrieb

Zwei Funktionen werden direkt über die Tasten aufgerufen:
Überblendung/Erfassung und Speichern. Zur Navigation im Menü wird mit den
Pfeiltasten gearbeitet.
Überblendung des Bilds
Die Bildüberblendung hilft dem Anwender durch die Kombination eines
sichtbaren Bildes mit einem auf das sichtbare Bild ausgerichteten Infrarotbild,
Infrarot-Wärmebilder besser zu verstehen. Das Produkt nimmt gemeinsam mit
jedem Infrarot-Wärmebild ein Sichtbild auf, um den Zielbereich genau
darzustellen und die erzielten Daten effektiver mit anderen teilen zu können.
Drücken Sie zur Verwendung der Überblendungsfunktion auf , um die
Überblendung von 0 % auf 100 % einzustellen. Die verschiedenen

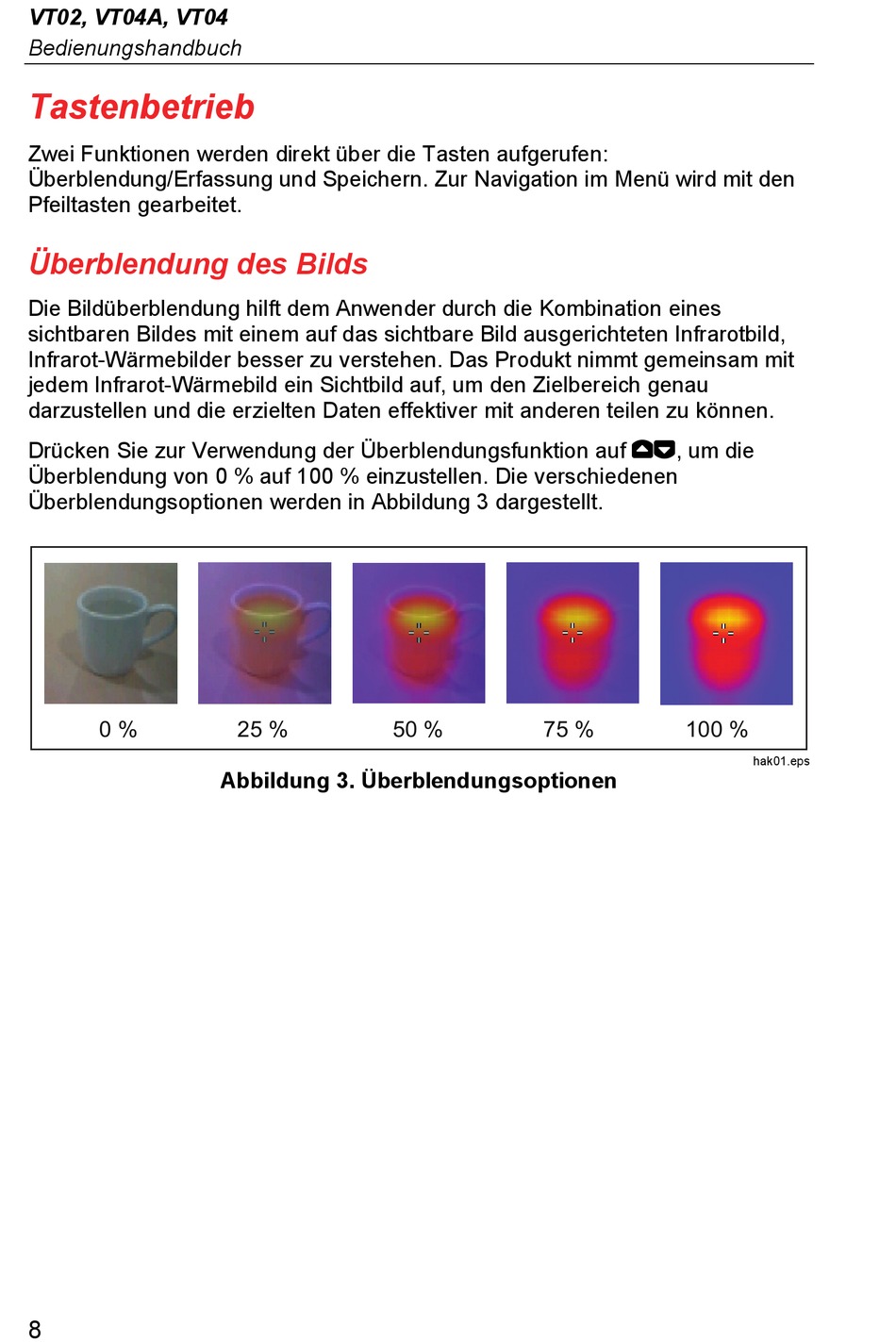

Überblendungsoptionen werden in Abbildung 3 dargestellt.
0 % 25 % 50 % 75 % 100 %
hak01.eps
Abbildung 3. Überblendungsoptionen
