Kfz-Kleingeräte-Adapter
BEDIENUNGSANLEITUNG
Portable Equipment Vehicle Adapter
OPERATING INSTRUCTIONS
Adaptateur pour petits
appareils pour véhicules automobiles
NOTICE D'EMLPOI
Adapter voor kleine apparaten in
motorvoertuigen
GEBRUIKSAANWIJZING
Best.-Nr. / Item-No. /
0
N
de commande / Bestnr.:
51 08 34
VOLTCRAFT
®
Seite 2 - 11
Page 12 - 20
Page 21 - 30
Pagina 31 - 39
Version 01/09
Inhaltsverzeichnis
loading

Verwandte Anleitungen für VOLTCRAFT 51 08 34

Inhaltszusammenfassung für VOLTCRAFT 51 08 34

  • Seite 2 © Copyright 2009 by Voltcraft® Informations /légales dans nos modes d'emploi Ce mode d'emploi est une publication de la société Voltcraft®, Lindenweg 15, D-92242 Hirschau/Allemagne, Tél. +49 180/586 582 7 (www.voltcraft.de). Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur.
  • Seite 3 Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Hand- habung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Bewahren Sie deshalb diese Bedienungs- anleitung zum Nachlesen sorgfältig auf. Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit An- gabe der entsprechenden Seitenzahlen auf der Seite 5.

  • Seite 4: Einführung

    Einführung Sehr geehrter Kunde, mit diesem Kfz-Kleingeräte-Adapter haben Sie eine getaktete Gleich- spannungsversorgung nach dem neuesten Stand der Technik erworben. Das Gerät ist EMV-geprüft und erfüllt somit die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen; die entsprechenden Unterlagen (Erklärung) sind beim Hersteller hinterlegt.

  • Seite 5: Einstellelemente

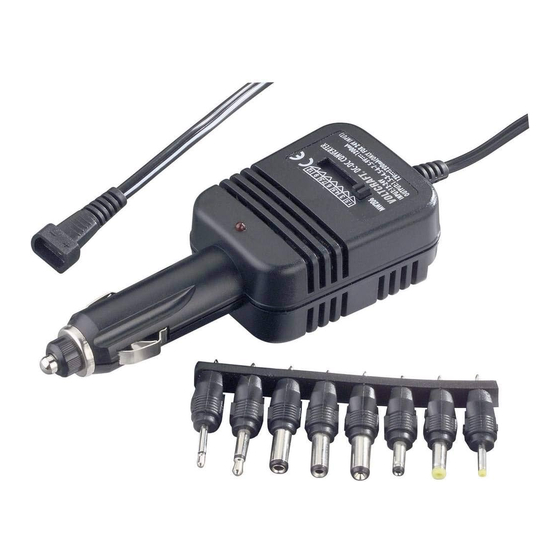

    Abbildung 1. Eingangsstecker für dent Zigaretten-Anzünder-Stecker 2. Adapter mit 2a Betriebskontrollanzeige (LED) und 2b Umschalter für die Ausgangsspannung(en) 3. Ausgangsleitung mit Steckbuchse für die beiliegenden Klein- spannungsstecker...

  • Seite 6: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite Einführung ..................3 Bestimmungsgemäße Verwendung..........3 Einstellelemente................4 Inhaltsverzeichnis ................5 Sicherheitshinweise ................5 Funktionsbeschreibung ..............8 Anschluß/Inbetriebnahme, Sicherungswechsel .......8 Entsorgung ..................10 Wartung ..................10 Technische Daten ................11 Sicherheitshinweise Lesen Sie diese Gebrauchsanweisung sorgfältig durch. Bei Schäden, die durch Nichtbeachtung der Gebrauchsanweisung verursacht werden, erlischt der Garantieanspruch.
  • Seite 7 Adapters und der Adapter selbst sollten nicht in der Nähe eines Si- cherheitssystems wie z.B. Airbag, Gurtstraffer, ABS, usw. installiert werden. Informieren Sie sich im Zweifelsfall bei Ihrem Kfz-Händler (oder Hersteller), um zu vermeiden, daß die Sicherheitssysteme durch den Kfz-Kleingeräte-Adapter beeinflußt werden. Gleichspannungsadapter und Zubehör gehören nicht in Kinder- hände! In gewerblichen Einrichtungen sind die Unfallverhütungsvorschrif-...
  • Seite 8 - Staub und brennbare Gase, Dämpfe oder Lösungsmittel, Ben- zine - zu hohe Umgebungstemperaturen (> ca. +50°C) - starke elektromagnetische (Motoren oder Transformatoren) bzw. elektrostatische (Aufladungen) Felder. Halten Sie Sendeanlagen (Funktelefone, Sendeanlagen für Modell- bau usw.) vom Kfz-Kleingeräte-Adapter fern, weil die einfallende Senderabstrahlung zur Störung führen kann.

  • Seite 9: Funktionsbeschreibung

    Funktionsbeschreibung Der Kfz-Kleingeräte-Adapter ermöglicht den Betrieb von Klein- spannungsverbrauchern, wie z.B. Walk- oder Disc-Man oder Koffer- radios oder tragbare HiFi-Geräte an einem 12 - 24 V-VDC-Batterie- system/-netz. Dazu wird die Gleichspannung mittels einer getakteten IC-geregelten Schaltung umschaltbar auf die Gleich- spannungen 1,5 VDC, 3 VDC, 4,5 VDC, 6 VDC, 7,5 VDC, 9 VDC reduziert/umgewandelt (12 V Ausgang nur bei 24 V Betriebsspan- nung).
  • Seite 10 bungstemperaturen, auch bei „neuen” Batterien mit einem Kapa- zitätsverlust zu rechnen ist (bei 0°C ca. -25%). Der Wandler selbst ist auf eine schwer entflammbare Unterlage zu stellen/zu legen. Um eine ausreichende Luftzirkulation (Kühlung) sicherzustellen, halten Sie einen Sicherheitsabstand von mind. 100 mm ein.

  • Seite 11: Entsorgung

    b) Sicherungswechsel Es ist sicherzustellen, daß nur Sicherungen vom an- gegebenen Typ und der angegebenen Nennstrom- stärke als Ersatz verwendet werden. Die Verwen- dung geflickter Sicherungen oder ein Überbrücken des Sicherungshalters ist unzulässig. Wenn die Kontroll-LED im Gerät nicht leuchtet, kann die Sicherung im Stecker defekt sein.

  • Seite 12: Technische Daten

    Verwenden Sie zur Reinigung keine carbonhaltigen Reinigungsmittel oder Benzine, Alkohole oder ähnli- ches. Dadurch wird die Oberfläche des Ladegerätes angegriffen. Außerdem sind die Dämpfe gesund- heitsschädlich und explosiv. Verwenden Sie zur Rei- nigung auch keine scharfkantigen Werkzeuge, Schraubendreher oder Metallbürsten o.ä.. Technische Daten Betriebsnennspannung ..: 12 - 24 VDC Betriebsspannungsbereich...: mind.
