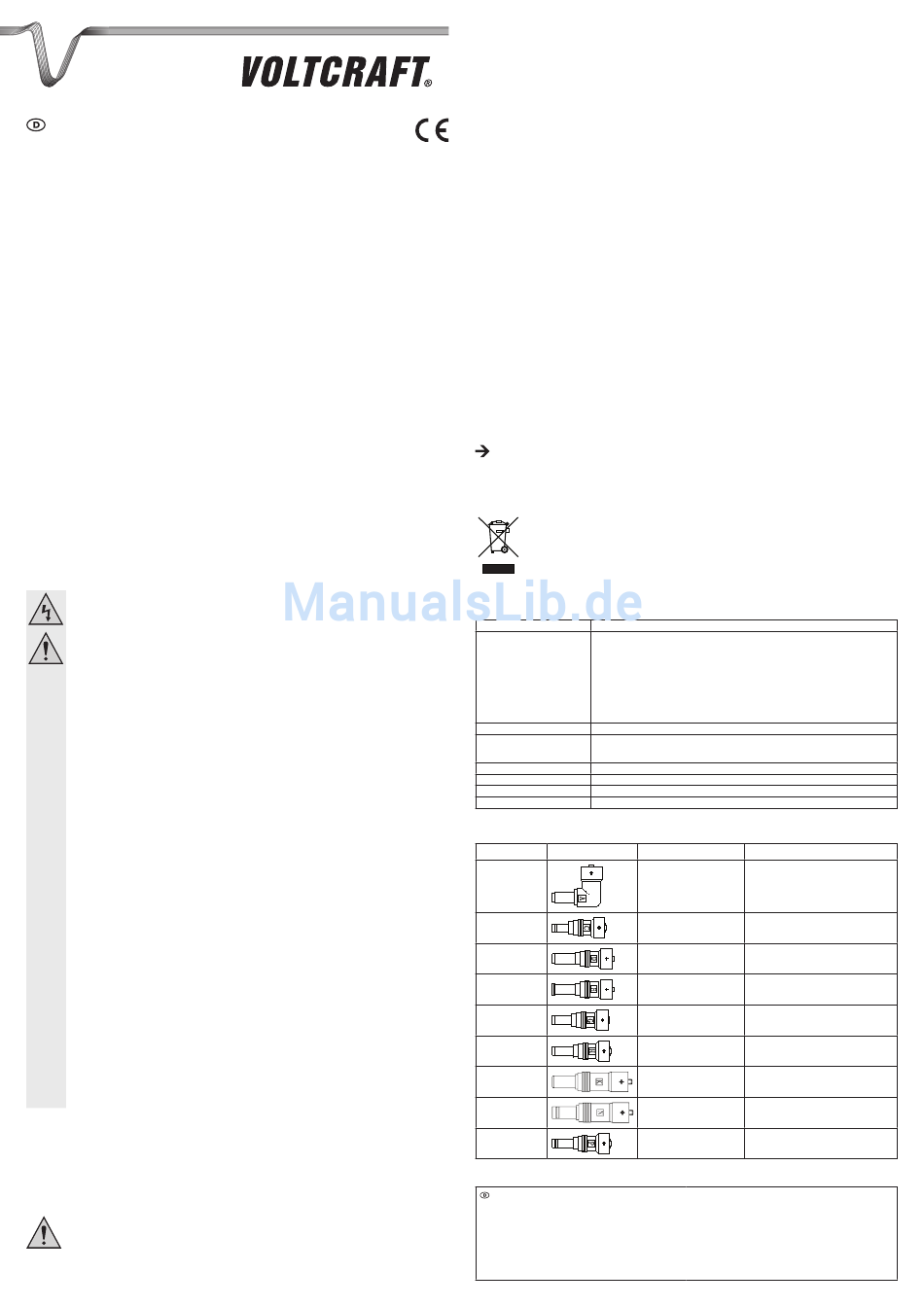

VOLTCRAFT NPS-90 Bedienungsanleitung

BEDIENUNGSANLEITUNG
NPS-90 USB NOTEBOOK-NETZTEIL
BEST.-NR.: 51 50 04
BESTImmUNGSGEmäSSE VERwENDUNG
Das Produkt dient zur Spannungsversorgung von USB-Geräten und anderen elektrischen Geräten wie zum
Beispiel Notebooks oder Netbooks, für die elf verschiedene Ausgangsspannungen zur Auswahl stehen. Die
Stromaufnahme des angeschlossenen Verbrauchers darf die maximale Ausgangsleistung des Produkts nicht
übersteigen. Die Spannungsversorgung des Produkts erfolgt über eine haushaltsübliche Netzsteckdose
(100 - 240 V/AC, 50/60 Hz). Das Produkt darf nur in trockenen Innenräumen verwendet werden. Das Produkt verfügt
über einen Kurzschluss- und Überladungsschutz.
Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das
Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann
eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen
Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit
der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und
Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
LIEfERUmfANG
• Netzteil
• Netzkabel
• 9 x Niederspannungsstecker
• Schlüssel für Spannungseinstellung
• Bedienungsanleitung
SIchERhEITShINwEISE
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere
die Sicherheitshinweise. falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen
handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch
resultierende Personen-/Sachschäden keine haftung. Außerdem erlischt in solchen fällen die
Gewährleistung/Garantie.
a) Personen / Produkt
• Beachten Sie die Polarität und Höhe der Ausgangsspannung. Falsche Polarität oder zu hohe Spannung
führen zur Zerstörung des angeschlossenen Verbrauchers.
• Achten Sie beim Betreiben des Geräts darauf, dass eine ausreichende Luftzirkulation gewährleistet ist.
Decken Sie das Produkt nicht ab. Stellen Sie das Gerät niemals auf eine Tischdecke oder einen Teppich!
Platzieren Sie das Gerät auf einer festen, feuersicheren Unterlage.
• Das Gerät sollte nicht sofort nach einem Wechsel von kalter zu warmer Umgebung angeschlossen
werden. Kondenswasser könnte zu Schäden am Gerät führen. Warten Sie, bis sich das Gerät der neuen
Umgebungstemperatur angepasst hat.
• Stellen Sie sicher, dass der Adapterausgang nicht kurzgeschlossen wird.
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen
Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen,
hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es
vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer
Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das
Produkt angeschlossen wird.
b) Sonstiges
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den
Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw.
einer Fachwerkstatt durchführen.
Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein oder sollten sich Fragen ergeben, die
nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft
oder einem anderen Fachmann in Verbindung.
Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel. 0180/586 582 7.
INBETRIEBNAhmE
a) Anschluss eines elektrischen Verbrauchers
Trennen Sie das Netzteil immer von der Steckdose, bevor Sie den Niederspannungsstecker wechseln
oder die Ausgangsspannung verstellen.
Die Ausgangsspannung des Netzteils muss mit der Eingangsspannung des elektrischen
Verbrauchers übereinstimmen.
1. Stellen Sie die gewünschte Ausgangsspannung am Spannungs-Wahlschalter mit dem Schlüssel zur
Spannungseinstellung ein. Achten Sie bei der Einstellung immer darauf, dass der Pfeil exakt auf die entsprechende
Spannungsmarkierung zeigt.
2. Wählen Sie einen der neun Niederspannungsstecker, der zur Eingangsbuchse und zur Polarität des elektrischen
Verbrauchers passt (siehe Tabelle).
3. Verbinden Sie den Stecker mit dem Anschluss am Ende des Ausgangskabels. Aus Sicherheitsgründen ist eine
Verpolung des Ausgangssteckers nicht möglich. Der innere Kontakt ist positiv (+), der äußere Kontakt ist negativ
(–).
VERSION 05/12
4. Verbinden Sie den Niederspannungsstecker mit dem ausgeschalteten Verbraucher.
5. Verbinden Sie den Kleingerätestecker des Netzkabels mit der passenden Buchse des Netzteils.
6. Verbinden Sie den Netzstecker mit einer haushaltsüblichen Netzsteckdose (100 - 240 V/AC, 50/60 Hz). Die LED auf
der Oberseite des Netzteils signalisiert die Betriebsbereitschaft.
7. Stellen Sie das Netzteil auf eine feste, schwer entflammbare Unterlage und stellen Sie sicher, dass das Netzteil
ausreichend belüftet wird.
8. Schalten Sie nun den angeschlossenen Verbraucher ein. Falls dieser nicht korrekt funktioniert, schalten Sie ihn sofort
aus und trennen Sie ihn vom Netzteil.
9. Trennen Sie das Netzteil von der Steckdose, sobald Sie es nicht benutzen.
b) Anschluss eines USB-Verbrauchers
1. Verbinden Sie das ausgeschaltete USB-Gerät mit dem USB-Anschluss des Netzteils.
2. Verbinden Sie den Kleingerätestecker des Netzkabels mit der passenden Buchse des Netzteils.
3. Verbinden Sie den Netzstecker mit einer haushaltsüblichen Netzsteckdose (100 - 240 V/AC, 50/60 Hz). Die LED auf
der Oberseite des Netzteils signalisiert die Betriebsbereitschaft.
4. Stellen Sie das Netzteil auf eine feste, schwer entflammbare Unterlage und stellen Sie sicher, dass das Netzteil
ausreichend belüftet wird.
5. Schalten Sie nun das angeschlossene USB-Gerät ein. Falls dieses nicht korrekt funktioniert, schalten Sie es sofort
aus und trennen Sie es vom Netzteil.
6. Trennen Sie das Netzteil von der Steckdose, sobald Sie es nicht benutzen.
USB-Geräte und andere elektrische Verbraucher können parallel betrieben werden. Achten Sie jedoch darauf,
dass die Leistungsaufnahme der angeschlossenen Geräte die gesamte Ausgangsleistung des Netzteils nicht
übersteigt.
ENTSORGUNG
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
Bestimmungen.
TEchNISchE DATEN
Betriebsspannung:
Ausgangsspannung/-strom:
Max. Ausgangsleistung:
Kabellänge:
Betriebstemperatur:
Lagertemperatur:
Abmessungen (B x H x T):
Gewicht:
a) Niederspannungsstecker
Aufdruck
A
C
D
E
G
H
K
N
P
Impressum
Diese Bedienungsanleitung ist eine Publikation von Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/586 582 7
(www.voltcraft.de).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in
elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise,
verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
© copyright 2012 by Voltcraft®
100 - 240 V/AC, 50/60 Hz
5 V/DC, 2000 mA (USB)
12 V/DC, 6000 mA ±10 %
14 / 15 / 16 V/DC, 5000 mA ±10 %
18 / 18,5 / 19 V/DC, 4200 mA ±10 %
19,5 / 20 V/DC, 4000 mA ±10 %
21 / 22 V/DC, 3700 mA ±10 %
90 W
1,2 m (Eingangskabel)
1,5 m (Ausgangskabel)
0 ºC bis +35 ºC, 10 % bis 85 % rF
-10 ºC bis +55 ºC, 5 % bis 95 % rF
154 x 38 x 59 mm
480 g
Stecker Stecker-Ø (außen / innen) Geeignet für
5,5 / 2,1 mm
4,75 / 1,7 mm
6,3 / 3 mm
6,5 / 1,4 mm
5 / 1 mm
5,5 / 1,9 mm
7,4 / 0,6 mm
7,9 / 0,9 mm
5,5 / 2,5 mm
gesetzlichen
IBM, Acer
Compaq, Asus
Toshiba
Fujitsu, Panasonic, Sony
Samsung
Acer
Dell
IBM, Lenovo
Acer, Compaq, Dell, Gateway, HP,
Toshiba, Winbook, IBM
