WAGNER & CO ECObasic 400 Technische Information Und Montageanleitung Seite 9

Solarspeicher
Inhaltsverzeichnis

Werbung

Unbedingt beachten: Bauseits ist ein Brauchwassermi-
scher (6) zu installieren, da im Sommer Warmwasser-
temperaturen bis 95 °C am Speicheraustritt (5) auftreten
können. Es besteht Verbrühungsgefahr! Der Anschluss
des Brauchwasssermischers kann über eine Verzwei-
gung (3) zwischen Sicherheitsgruppe (2) und Kaltwas-
serzulauf am Speicher (4) erfolgen. Wenn kein Brauch-
wassermischer eingebaut wurde, muss die Speicherma-
ximaltemp. im Solarregler auf 65 °C begrenzt werden.
Den im Lieferumfang befindlichen 1½"-Stopfen (7) in die
3/2"-Muffe (8) seitlich einschrauben und mit Hanf  ab-
dichten. Als Option ist ein elektrischer Einschraubheiz-
körper erhältlich, der alternativ in die 1½"-Muffe seitlich
montiert werden kann, siehe dazu Kapitel „Nachhei-
zung".
26
B
23
24
22
21
1
2

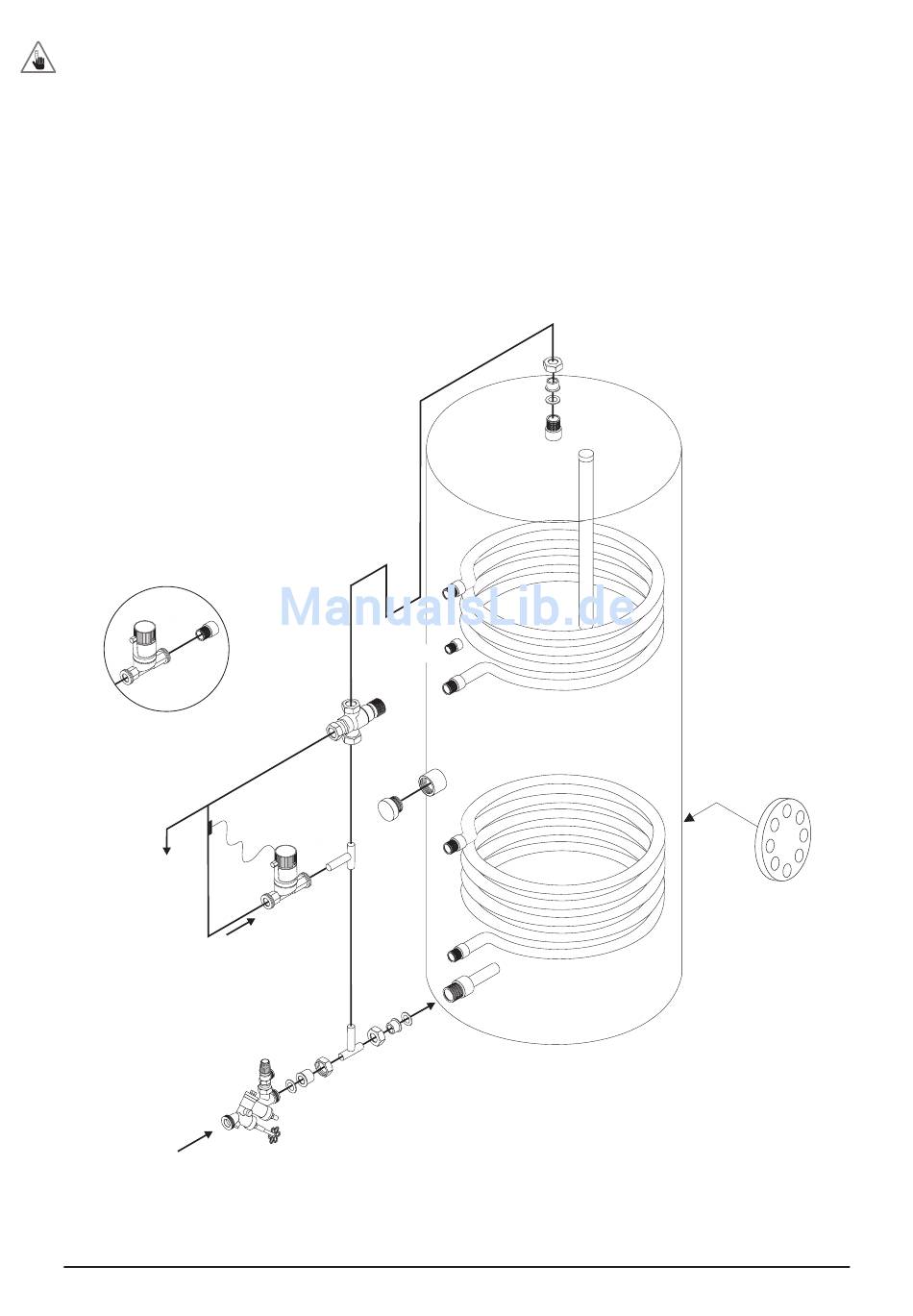

Abb. 8  Trinkwasserkreis anschließen: (1) Kaltwasserzufluss, (2) Sicherheitsgruppe mit Rohrverschraubungen, (3) Cu-T-Stück, (4) Kaltwasserzulauf 
mit Speicheranschlussverschraubungen (bauseits), (5) Warmwasserablauf mit Speicheranschlussverschraubungen (bauseits), (6) Brauchwasser-
mischer, (7) Stopfen, (8) 1½"-Muffe für E-Heizstab, (9) Reinigungsflansch, (10) Syphonierung des Warmwasseranschlusses, (21) Zirkulationslei-
tung, (22) WW-Zapfstelle,(23) Zirkulationspumpe,(24) Temperaturfühler, (25) Cu-T-Stück, (26) Speicherzirkulationsanschluss.
DE-XXX_ECObasic-Solarspeicher_TI-MA-111116-11204500
Zirkulation
Nach DVGW 551 ist in größeren Warmwassernetzen eine
Zirkulationeinrichtung vorgeschrieben.
10
26
6
8
7
25
23
4
3
Verschraubungen am Flanschdeckel (9) nochmals nach-
ziehen, um Undichtigkeiten zu vermeiden, dann Flan-
schabdeckung wieder aufstecken.
Der Zirkulationsrücklauf (21) ist unmittelbar vor der
Zapfstelle (22) abzuführen. Die Zirkulationspumpe (23)
ist in Abhängigkeit von der Zeit und der Warmwasser-
temperatur (Messstelle (24) im Bereich der weitest ent-
fernten Zapfstelle!) zu regeln.
5
9
9
