Beispielhafte Systemlösungen - WAGNER & CO ECObasic 400 Technische Information Und Montageanleitung

Tab. 2 Zubehör
ECObasic Anschlusssatz Kombi, 4 x Kombitülle ¾" x 18, 2 x Kombitülle 1", Kappe und Dichtungen
Speicher-Sicherheitsgruppe S22, Einheit aus Sicherheitsventil 10 bar, Schrägsitzventil, Rückschlagventil mit
Prüfvorrichtung DIN 1988
- 22 mm Lötanschluss-Verschraubung
- ¾" Gewindetüllen-Verschraubung
CORREX-UP Fremdstromanode, wartungsfreier Korrosionsschutz, 230 V, Verbrauch 2,5 kWh/Jahr
Zirkulationspumpe BW 152, Umwälzpumpe für Warmwasser, Kugelhahn und Rückschlagventil eingebaut,
Anschluss AG ½" oder 15 mm Kupferrohr
Einschraubheizkörper
1,5 kW / 230 V / 260 mm;
3 KW / 230 V /400 V / 360 mm,
6 kW / 400 V / 550 mm,
9 kW / 400 V / 600 mm
Speicherdurchmesser vor Bestellung beachten!
Brauchwassermischer BM, bis 55 °C
- 22 mm Lötanschluss-Verschraubung
- ¾" Gewindetüllen-Verschraubung
Fühlerfixierklemme
Speicheranbausatz für CIRCO 6 und 25/80
Beispielhafte Systemlösungen
P1 : Solarkreispumpe
P2 : Speicher-Ladepumpe
P3 : Heizkreispumpe
BWM : Brauchwassermischer
Heizkreis
P3
Öl- oder Gas-
Heizkessel

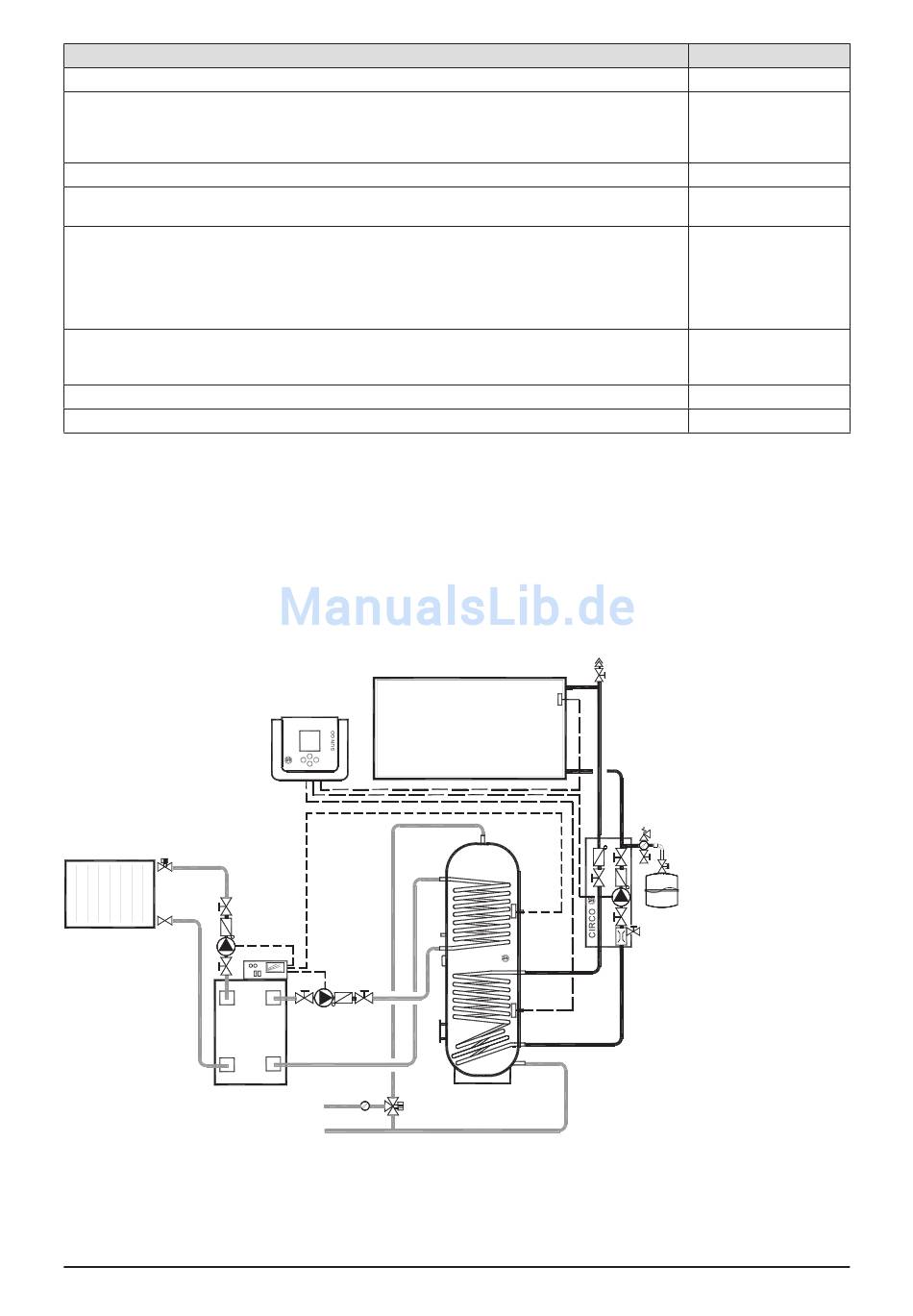

Abb. 3 Solaranlage für Warmwasserbereitung. Ein-Speicher-System mit Solarspeicher ECObasic und Nachheizung durch Öl- oder Gaskessel.
4
Solarregler
P2
BWM
Warmwasser
Kaltwasser
Kollektorfeld
ECObasic
DE-XXX_ECObasic-Solarspeicher_TI-MA-111116-11204500
Artikelnummer
139 000 66
130 100 56
139 000 35
130 101 26
160 102 14
139 001 45 (1,5 kW)
139 001 42 (3 kW)
139 001 43 (6 kW)
139 001 44 (9 kW)
100 89
150 300 75
139 001 18
150 302 13
P1 P1
