TECHNISCHE INFORMATION / MONTAGEANLEITUNG
Solarspeicher ECObasic
Inhalt
1. Technische Informationen . . . . . . . . . . . 2
2. Allgemeine Sicherheitshinweise . . . . . . . . 7
3. Montage . . . . . . . . . . . . . . . . . . . 8
3.1 Vorbereitung . . . . . . . . . . . . . . . . . 8
3.2 Speicher aufstellen . . . . . . . . . . . . . . 8
3.3 Trinkwassergruppe installieren . . . . . . . . . 8
3.4 Solarkreis anschließen . . . . . . . . . . . . . 10
3.5 Nachheizung einbauen . . . . . . . . . . . . 10
3.6 Temperaturfühler installieren . . . . . . . . . . 11
Gedruckt auf Recyclingpapier aus 100 % Altpapier
Solarthermie / Speicher DE-XXX_ECObasic-Solarspeicher_TI-MA-111116-11204500

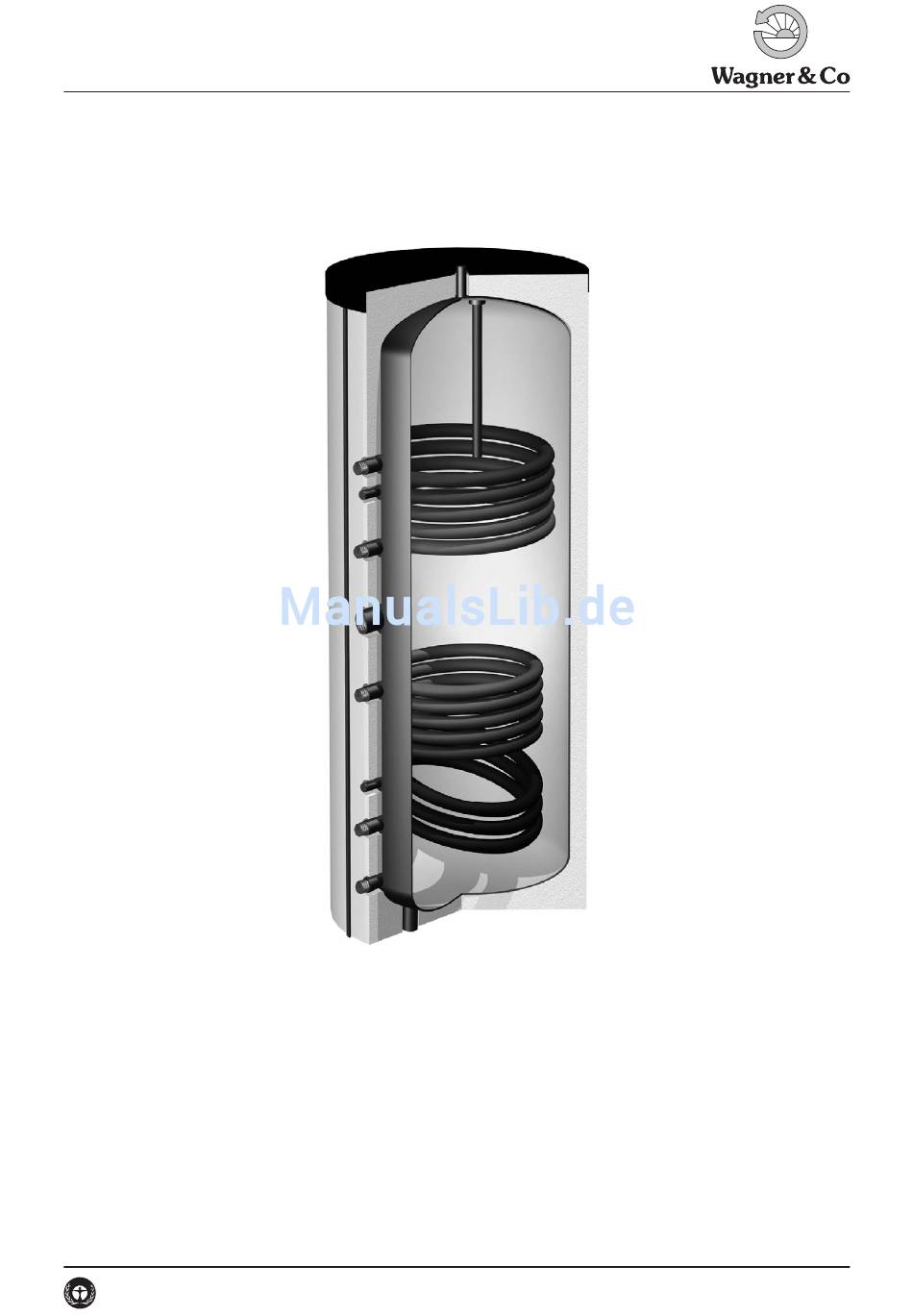

Abb. 1 Solarspeicher ECObasic
4. Inbetriebnahme . . . . . . . . . . . . . . . 12
5. Hinweise für den Betreiber . . . . . . . . . . . 12
6. Störungsbeistand . . . . . . . . . . . . . . . 12
7. Wartung . . . . . . . . . . . . . . . . . . . 12
1
