TECHNISCHE INFORMATION / MONTAGEANLEITUNG
ECObasic - Solarspeicher
Inhalt
1.
Technische Informationen . . . . . . . . . . . . . . . 2
2.
Allgemeine Sicherheitshinweise . . . . . . . . . . . 7
3.
Montage . . . . . . . . . . . . . . . . . . . . . . . . . 8
3.1 Vorbereitung . . . . . . . . . . . . . . . . . . . . . . 8
3.2 Speicher aufstellen . . . . . . . . . . . . . . . . . . . 8
3.3 Trinkwassergruppe installieren . . . . . . . . . . . . 8
3.4 Solarkreis anschließen . . . . . . . . . . . . . . . . 10
Gedruckt auf Recyclingpapier aus 100 % Altpapier
SOLARTHERMIE / SPEICHER

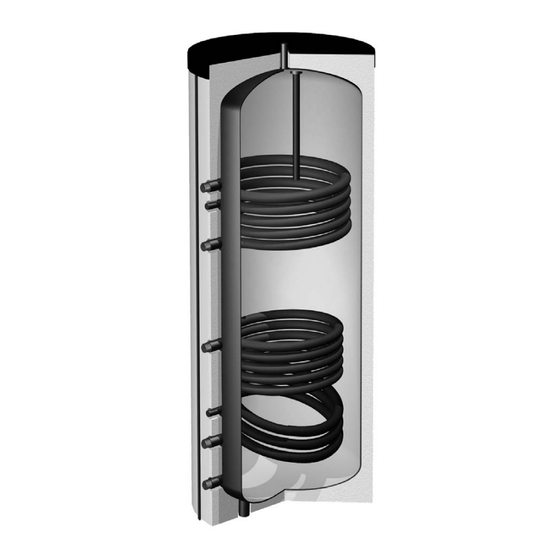

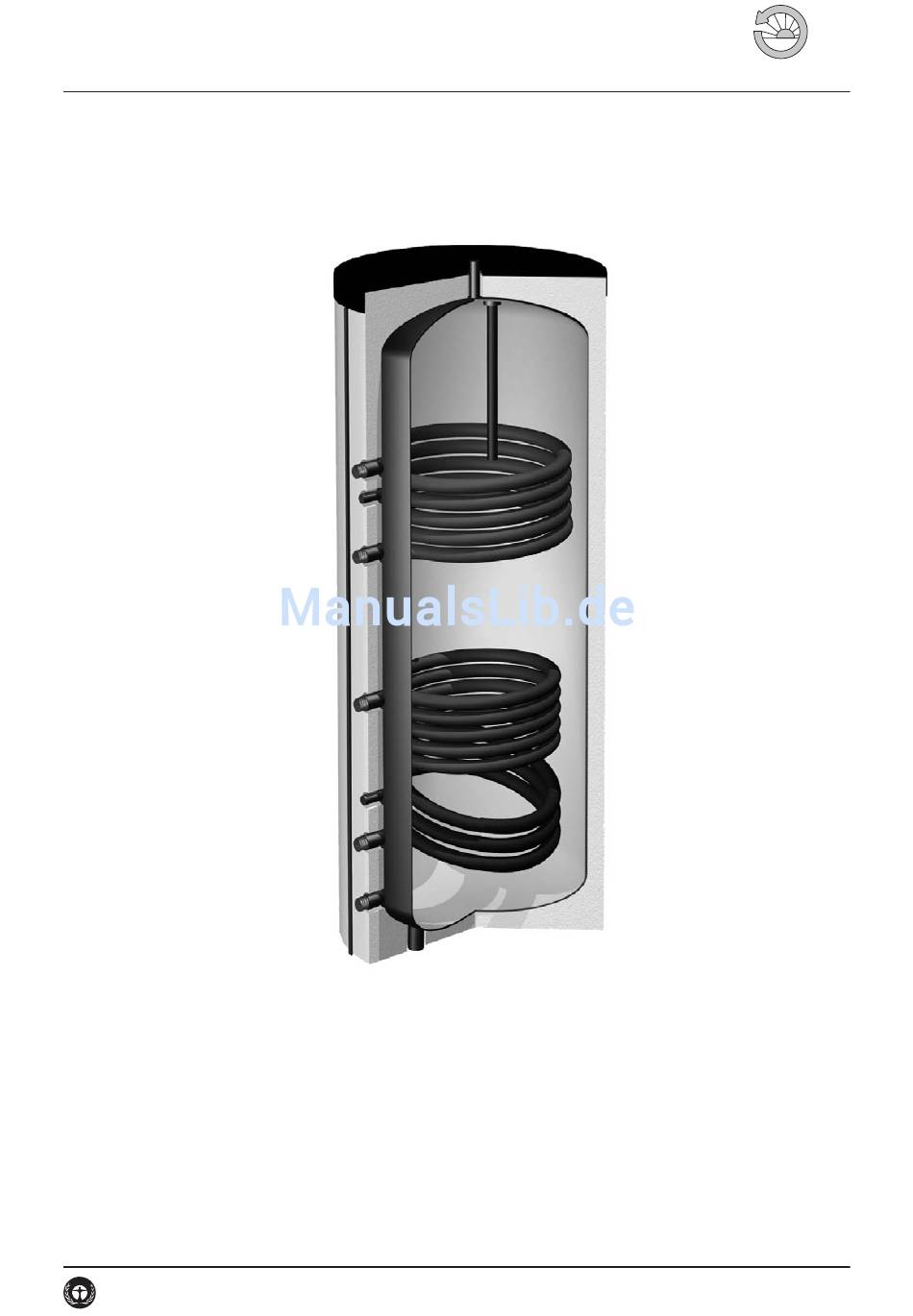

Bild 1 ECObasic-Solarspeicher
D-ECObasic-Solarspeicher-TI-MA-0501-11204500
3.5 Nachheizung einbauen . . . . . . . . . . . . . . . . 10
3.6 Temperaturfühler installieren . . . . . . . . . . . . 11
4.
Inbetriebnahme . . . . . . . . . . . . . . . . . . . . 12
5.
Hinweise für den Betreiber . . . . . . . . . . . . . . 12
6.
Störungsbeistand . . . . . . . . . . . . . . . . . . . 12
7.
Wartung und Pflege . . . . . . . . . . . . . . . . . . 12
Wagner& Co
1
1.2

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für WAGNER & CO ECObasic 200

  • Seite 1: Inhaltsverzeichnis

    Wagner& Co TECHNISCHE INFORMATION / MONTAGEANLEITUNG ECObasic — Solarspeicher Bild 1 ECObasic-Solarspeicher Inhalt Technische Informationen ....2 3.5 Nachheizung einbauen ....10 Allgemeine Sicherheitshinweise .
  • Seite 2: Technische Informationen

    1. Technische Informationen Lieferumfang Der ECObasic-Solarspeicher wird stehend und ver- schraubt auf einer Palette angeliefert, die Isolierung ist fest mit dem Behälter verbunden und kann nicht abgenommen werden. Bitte vergleichen Sie vor Beginn der Montage die Ihnen gelieferten Komponenten mit der Stückliste aus Tabelle 1.
  • Seite 3 Technische Daten (Tab. 2) Merkmal ECObasic 200 ECObasic 300 ECObasic 400 Artikelnummer 130 140 81 130 140 82 130 140 83 Gesamtinhalt Trinkwasser l Nachheizvolumen (oberhalb Anschluss D) l Zulässiger Betriebsüberdruck bar Zulässige Betriebstemperatur °C Gesamthöhe (mit Isolierung) mm 1232...
  • Seite 4 Zubehör Zubehör Artikelnummer Speicher-Sicherheitsgruppe S22, Einheit aus Sicherheitsventil 10bar, Schrägsitzventil, Rückschlagventil mit Prüfvorrichtung DIN 1988 - 22 mm Lötanschluss-Verschraubung Art.-Nr. 130 100 56 - ¾" Gewindetüllen-Verschraubung Art.-Nr. 139 000 35 CORREX-UP Fremdstromanode, wartungsfreier Korrosionsschutz, 230 V, Verbrauch 2,5 kWh/Jahr Art.-Nr. 130 101 26 Zirkulationspumpe BW 152, Umwälzpumpe für Warmwasser, Kugelhahn und Rückschlagventil Art.-Nr.
  • Seite 5 Kollektorfeld : Solarkreispumpe : 3-Wege-Umschaltventil (Warmwasser-Nachheizung o. Heizbetrieb) BWM : Brauchwassermischer Solarregler Gastherme Heizkreis ECObasic Warmwasser Kaltwasser Bild 4 Solaranlage für Warmwasserbereitung. Einspeicher-System in Verbindung mit Solar-Warmwasserspeicher ECObasic und einem Gas- brennwert-Wandheizkessel. Die Umschaltung zwischen Heizbetrieb und Warmwasser-Nachheizung erfolgt über das im Wandkesselvorlauf instal- lierte 3-Wege-Ventil.
  • Seite 6 Kollektorfeld : Solarkreispumpe : Speicher-Ladepumpe : Heizkreispumpe Solarregler : 3-Wege-Umschaltventil (Speicherbeladung) BWM : Brauchwassermischer Heizkreis ECObasic Öl- oder Gas- Heizkessel Warmwasser Kaltwasser Bild 6 Solaranlage für Warmwasserbereitung. Reihenschaltung von ECObasic - Solarspeicher und monovalentem Warmwasserspeicher. Die So- larenergie wird vom Regler SUNGO optimal auf beide Speicher verteilt. Der Solarspeicher ist als Entnahmespeicher eingebunden und wird von der Solaranlage vorrangig erwärmt.
  • Seite 7: Allgemeine Sicherheitshinweise

    2. Allgemeine Sicherheitshinweise Die nachfolgenden Sicherheitshinweise sollen Sie vor Ge- kurzen Leitungslängen zum Verbraucher erfolgen. Der fährdungen und Gefahren schützen, die bei wissentlich Speicher darf nur mit Trinkwasser befüllt werden und muss oder unwissentlich falscher Handhabung des Gerätes mit einem Sicherheitsventil gegen Drücke über 10 bar ab- plötzlich auftreten können.
  • Seite 8: Montage

    3. Montage 3.1 Vorbereitung Die Aufstellung muss in einem frostsicheren Raum und mit kurzen Leitungslängen zum Verbraucher erfolgen. Beach- ten sie bitte, dass der Untergrund am Aufstellungs- ort trocken und ausreichend tragfähig ist. Bauseits notwendige Materialien Zur vollständigen Installation und Inbetriebnahme der ECObasic-Solarspeichers benötigen Sie bauseits: Rohranschlussverschraubungen für G 1"...
  • Seite 9 ● ● Unbedingt beachten: Bauseits ist ein Brauchwasser- Die Verschraubungen am Flanschdeckel (9) sollten mischer (6) zu installieren, da im Sommer Warmwasser- nochmals nachgezogen werden, um Undichtigkeiten zu temperaturen bis 95 °C am Speicheraustritt (5) auftreten vermeiden, dann Flanschabdeckung wieder aufste- können.
  • Seite 10: Solarkreis Anschließen

    ● Wir empfehlen die Einbindung des Zirkulations- rücklaufs in die Kaltwasserzuführung (25) für den Brauchwassermischer, wie in Bild 8 gezeigt. Bei ungere- gelter Pumpe (23) sollte der Rücklauf direkt in den Speicherzirkulationsanschluss (26) geführt werden, wie im Ausschnitt B gezeigt. ●...
  • Seite 11: Temperaturfühler Installieren

    3.6 Temperaturfühler installieren ● Installieren Sie nach Bild 11 den Speicherfühler des So- larreglers (1) in das untere Fühlerrohr (2) und den Nach- heizfühler (3) in das obere Fühlerrohr (4). Ggf. Wärme- leitpaste benutzen. ● Führen Sie das untere Speicherfühlerkabel (1) bis zum Solarregler und das obere Speicherfühlerkabel (3) zur Nachheizung, beachten Sie bitte die Hinweise der Gerä- tehersteller.
  • Seite 12: System In Betrieb Nehmen

    4. System in Betrieb nehmen 5. Hinweise für den Betreiber Aufstellung, Installation und ordnungsgemäße Inbetrieb- Bitte beachten Sie, das der Speicher regelmäßig (minde- nahme und Wartung des Speichers müssen von einer zu- stens alle 2 Jahre) von einer fachkundigen Person gewartet gelassenen Fachfirma ausgeführt werden.
