WAGNER & CO ECObasic 400 Technische Information Und Montageanleitung Seite 6

Solarspeicher
Inhaltsverzeichnis

Werbung

P1
: Solarkreispumpe
P2
: Speicher-Ladepumpe
P3
: Heizkreispumpe
V1
: 3-Wege-Umschaltventil
(Speicherbeladung)
BWM : Brauchwassermischer
Heizkreis
P3
Öl- oder Gas-
Heizkessel

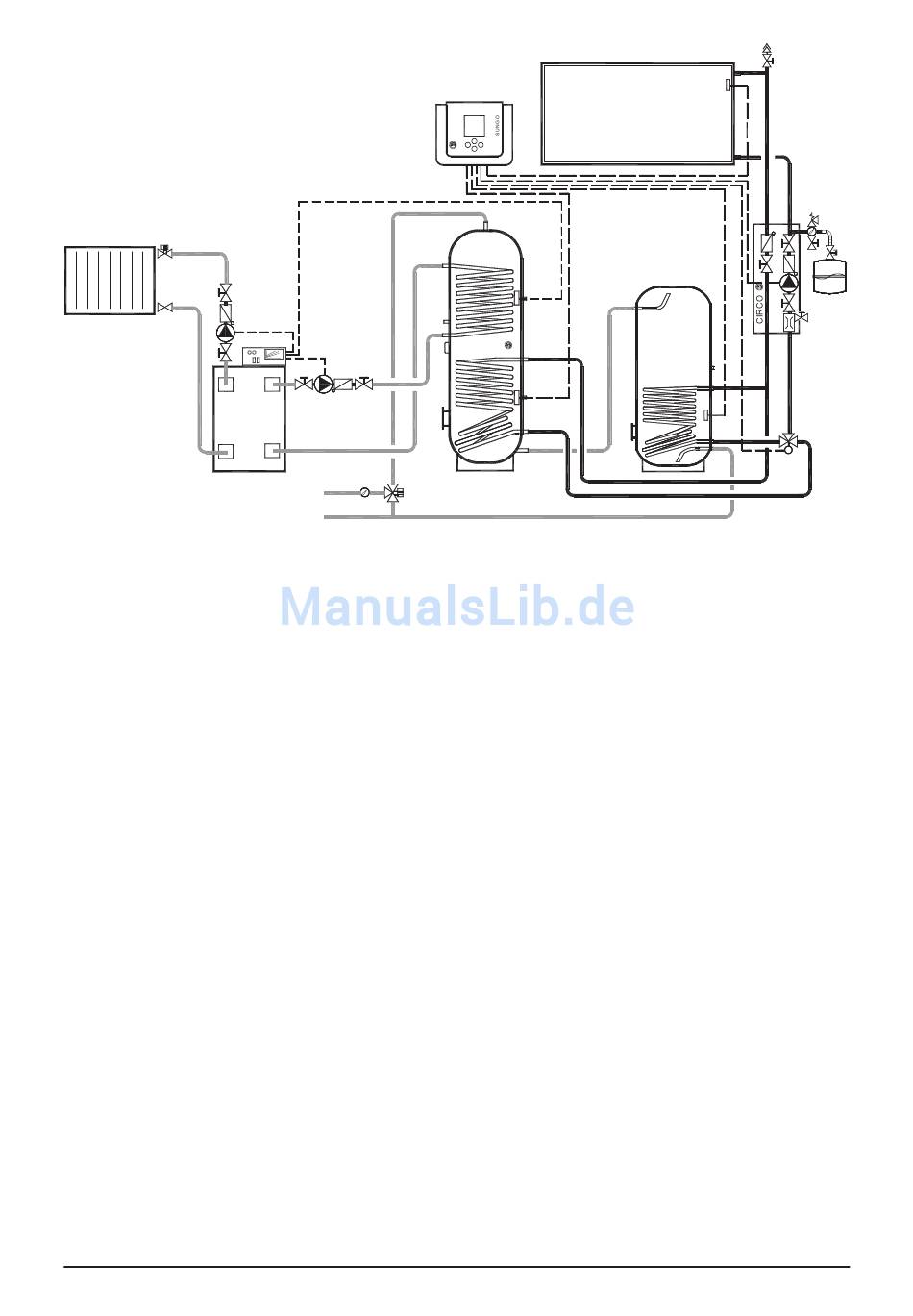

Abb. 6  Solaranlage  für Warmwasserbereitung.  Reihenschaltung  von  Solarspeicher  ECObasic  und  monovalentem Warmwasserspeicher.  Die 
Solarenergie wird vom Solarregler optimal auf beide Speicher verteilt. Der Solarspeicher ist als Entnahmespeicher eingebunden und wird von 
der Solaranlage vorrangig erwärmt. Die Nachheizung durch den Öl- oder Gaskessel findet ebenfalls im Solarspeicher statt. Der monovalente 
Speicher dient als Vorwärmspeicher. Diese Verschaltung kann bei vorhandenem Warmwasserspeicher angewendet werden.
6
P2
Warmwasser
BWM
Kaltwasser
Kollektorfeld
Solarregler
ECObasic
DE-XXX_ECObasic-Solarspeicher_TI-MA-111116-11204500
P1
P1
V1
