WAGNER & CO ECObasic 400 Technische Information Und Montageanleitung Seite 5

P1 : Solarkreispumpe
V1 : 3-Wege-Umschaltventil
(Warmwasser-Nachheizung o. Heizbetrieb)
BWM : Brauchwassermischer
Gastherme
Heizkreis
Warmwasser
Kaltwasser

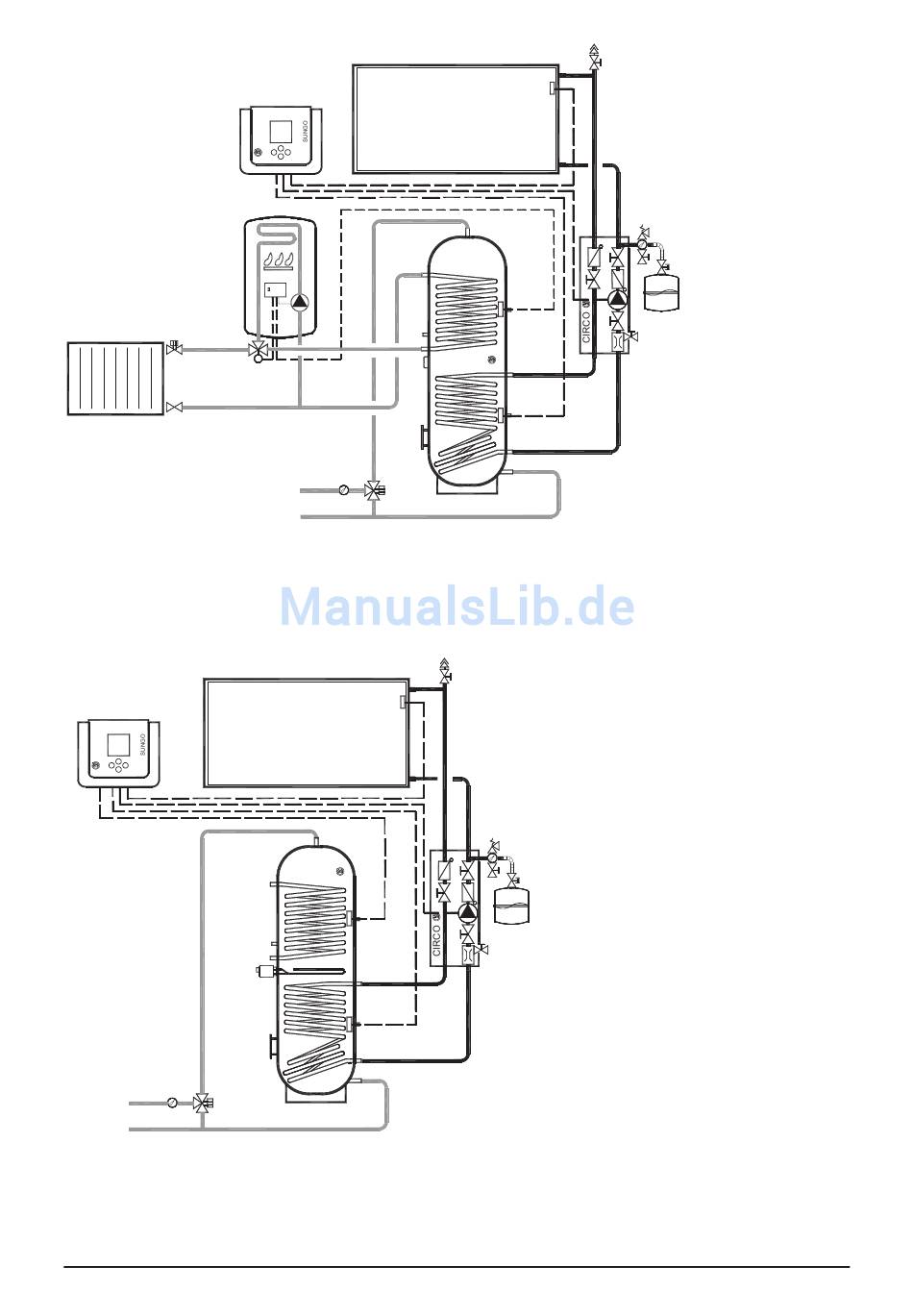

Abb. 4 Solaranlage für Warmwasserbereitung. Einspeicher-System in Verbindung mit Solarspeicher ECObasic und einer Gastherme.
Solarregler
P1 : Solarkreispumpe
BWM : Brauchwassermischer
Elektro-
Heizstab
BWM
Warmwasser
Kaltwasser
Abb. 5 Solaranlage für Warmwasserbereitung. Ein-Speicher-System mit Solarspeicher ECObasic und Nachheizung durch einen Elektro-Heizstab.
Bei nicht ausreichender solarer Beladung wird über den Heizstab das obere Speicherdrittel nacherwärmt. An einem am Heizstab eingebauten
Thermostaten kann die Nachheiztemperatur eingestellt werden.
DE-XXX_ECObasic-Solarspeicher_TI-MA-111116-11204500
Solarregler
V1
BWM
Kollektorfeld
ECObasic
Kollektorfeld
ECObasic
P1 P1
P1 P1
5
