3.2 EINSTELLUNG DER LASTUNSYMMETRIEÜBERWACHUNG
Gehen Sie wie folgt vor:
-
Stellen Sie sicher, daß der Thyristorsteller in Sparschaltung (Drehstrom) konfiguriert ist.
Prüfen Sie und stellen Sie sicher, daß der Thyristorsteller ein rechtsdrehendes Drehfeld
hat.
-
Stellen Sie den Sollwert auf 100% (Thyristorsteller schaltet voll durch).
-
Drehen Sie das „Adjust"-Potentiometer auf der Fronttafel voll links. Die LED ist
erloschen.
-
Drücken Sie nun die „Test"-Taste und halten Sie sie gedrückt während Sie das „Adjust"-
Potentiometer langsam rechts drehen, bis die LED gerade aufleuchtet. Gehen Sie bei
diesem Einstellschritt langsam vor; je langsamer Sie drehen, umso sensibler arbeitet die
Überwachung.
-
Lassen Sie die Testtaste los; die LED muß nun erlöschen.
-
„Test"-Taste nochmal drücken. Die LED muß aufleuchten. „Test"-Taste wieder loslassen.
-
Ansteuerung auf 50% reduzieren und sicherstellen , daß die LED nicht aufleuchtet.
Die Lastunsymmetrieüberwachung ist nun auf die angeschlossene Last eingestellt.
TC2000 Bedienungsanleitung
PLU Alarm Anzeige
"Load Fail"
PLU
Einstellung
"Adjust"
Potentiometer
"Test"
Taste

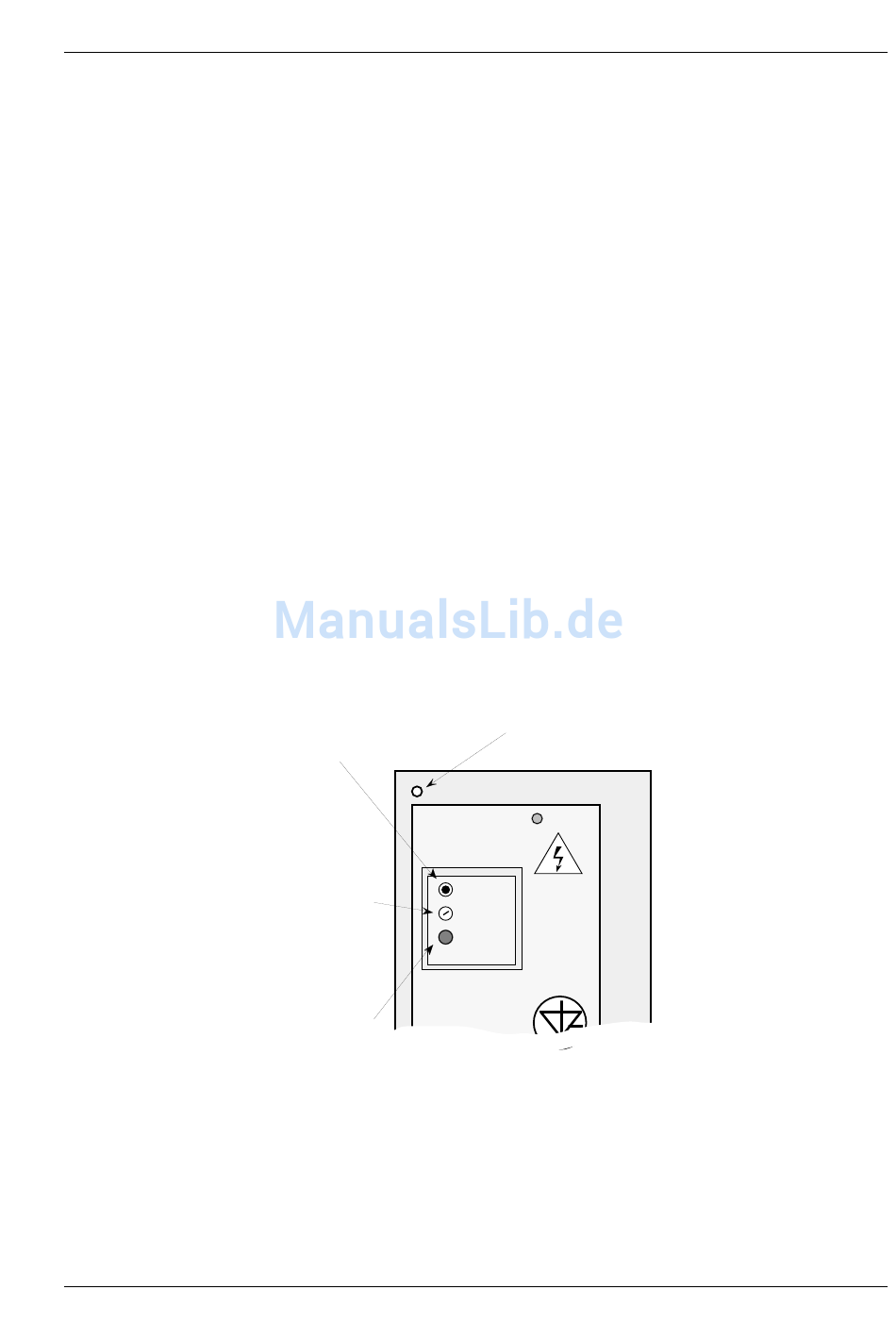

Abb. 3.4 PLU Elemente
Türbefestigung
Load Fail
Déf. Charge
Adjust
Seuil
Test
PLU
23
