Steueranschluß und Signaleingänge
Die Steueranschlüsse und die Versorgungsanschlüsse für die Steuerelektronik sind auf einem
steckbaren Anschlußblock angeordnet. Diesen Block finden Sie auf der Steuerplatine links
oben. Die Steuerplatine befindet sich in der Fronttür. Um die Anschlußklemmen zu erreichen,
müssen Sie den Thyristorsteller öffnen.
Klemmenblock
Netzspannung Steuerelektronik / Lüfter
Der Neutralleiter (N) der Netzspannung wird immer an Klemme 41 angeklemmt.
Die Phase der Netzspannung wird an Klemme 42, 110...120V oder Klemme 43, 220...240V
angeschlossen, entsprechend dem bestellten Spannungspegel.
230V oder 115V
Ansicht von
Unten
18

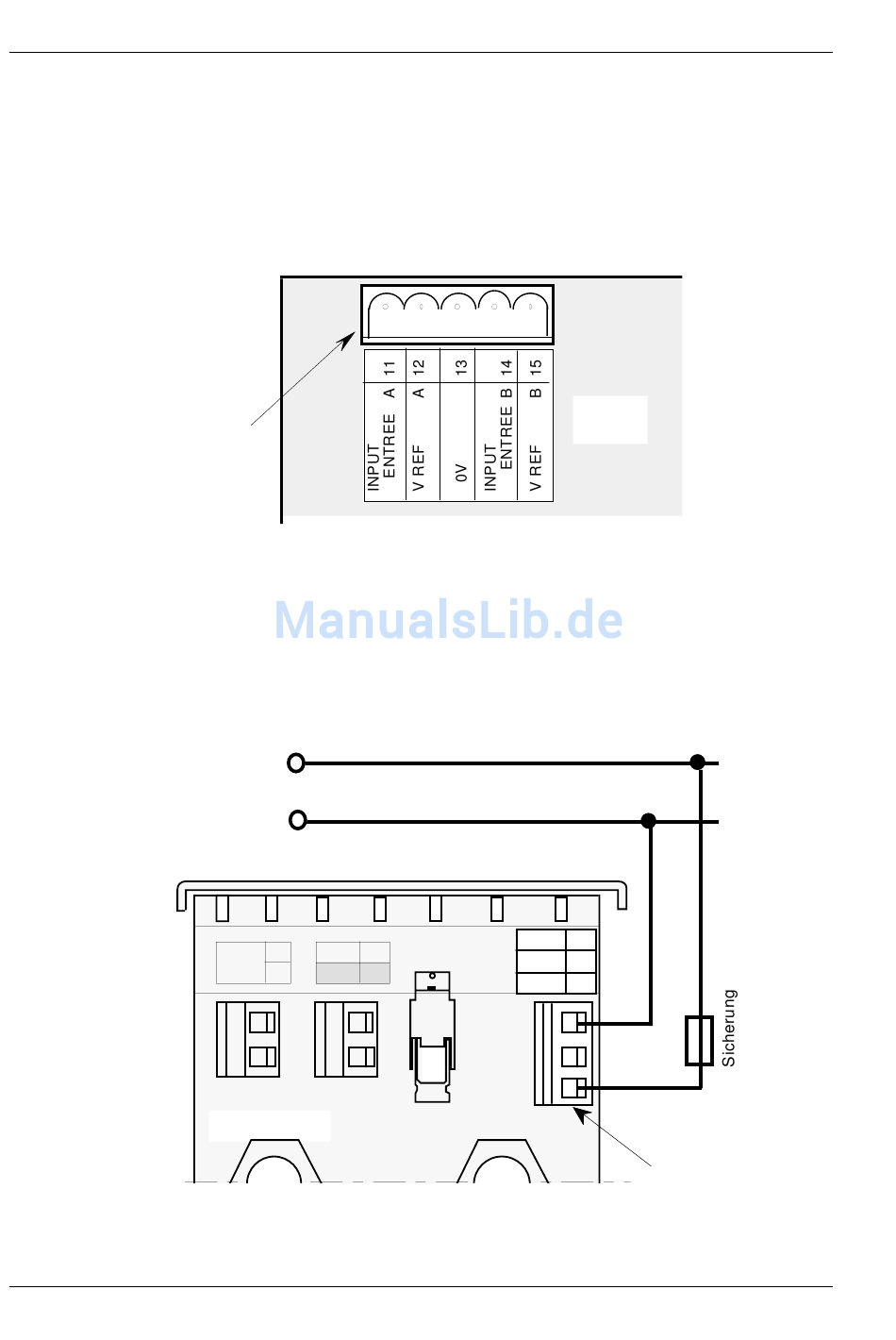

Abb. 2.3 Steueranschluß
einphasig
11
L3
14
untere Abdeckung
Abb. 2.6 Hilfsenergie
N
36
115V
230V
J4
Steuer-
platine
41
42
43
Klemmenblock
für Hilfsenergie
TC2000 Bedienungsanleitung
