2.6 STEUERANSCHLUSS UND SIGNALEINGÄNGE
Verdrahtung der Steueranschlüsse
Verwenden Sie für die Steueranschlüsse abgeschirmte Kabel.
•
Isolieren Sie das Kabel wie in Abb. 2.4 gezeigt ab.
Achten Sie darauf, daß Sie die Kabel lang genug machen. Innerhalb des Geräts sollten Sie
die Kabel so kurz wie möglich machen.
Leitungen
•
Ziehen Sie den Schirm über die Isolierung.
•
Führen Sie das Kabel in die Klemme ein. Achten Sie darauf, daß die Abschirmung nicht
in den Steller führt.
Kabelklemme
Kabel
•
Ziehen Sie nun die Befestigungsschraube an. (Drehmoment: 0,7Nm)
TC2000 Bedienungsanleitung
Schirm
1,5 - 2cm
20 - 40cm
zurückgeklappter Schirm

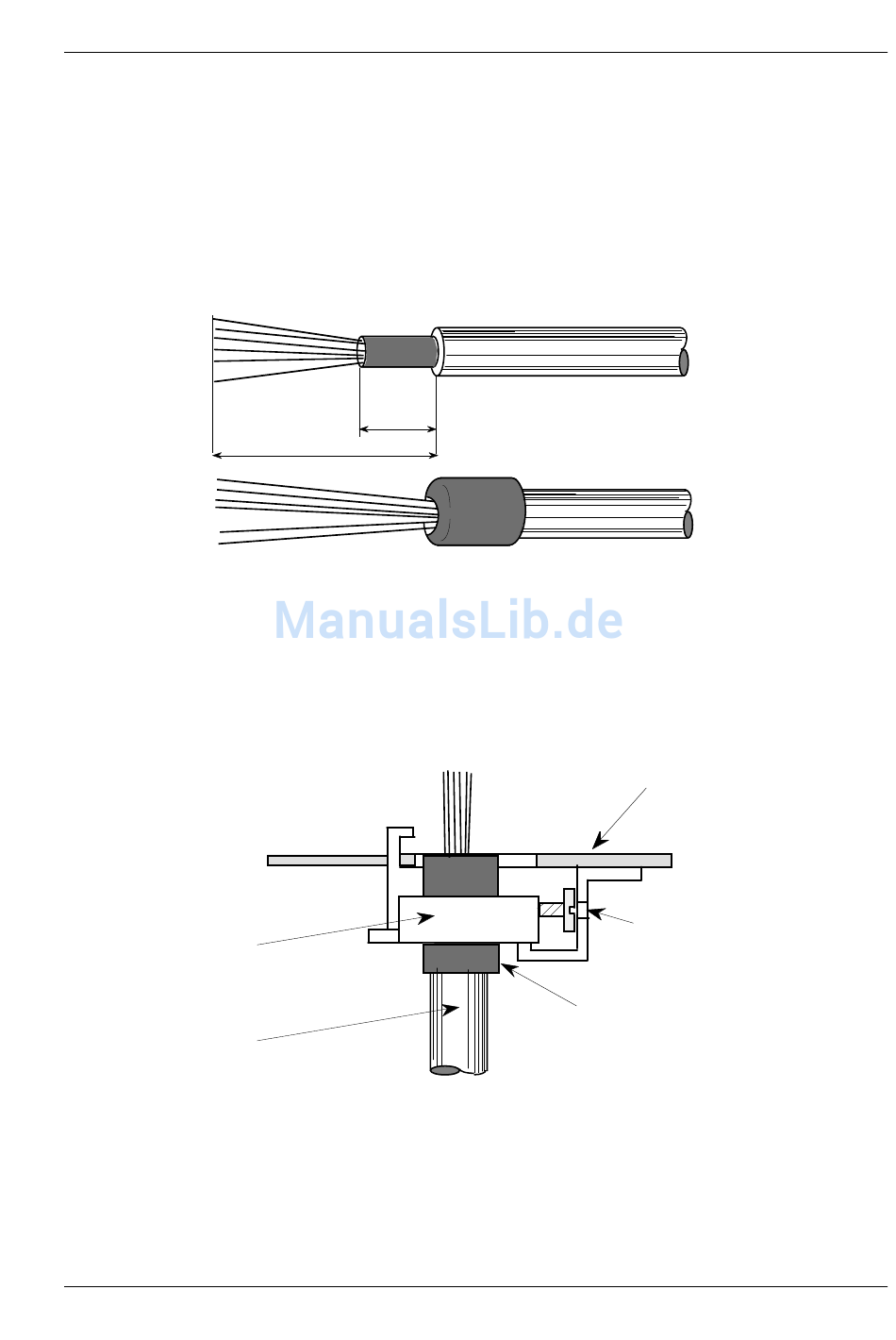

Abb. 2.4 Abisolieren des Kabels
Abb. 2.5 Kabelbefestigung
Isolierung
Isolierung
untere Abdeckung
Leitungen
Befestigungsschraube
zurückgeklappter Schirm
Ansicht von Links
a)
b)
17
