2.4 ANSCHLUSSBILDER FÜR DREHSTROMBETRIEB
Bei Drehstrombetrieb ist nur ein Steuersignal erforderlich, um beide Phasen zu steuern. Der
Thyristorsteller übernimmt die Synchronisation intern.

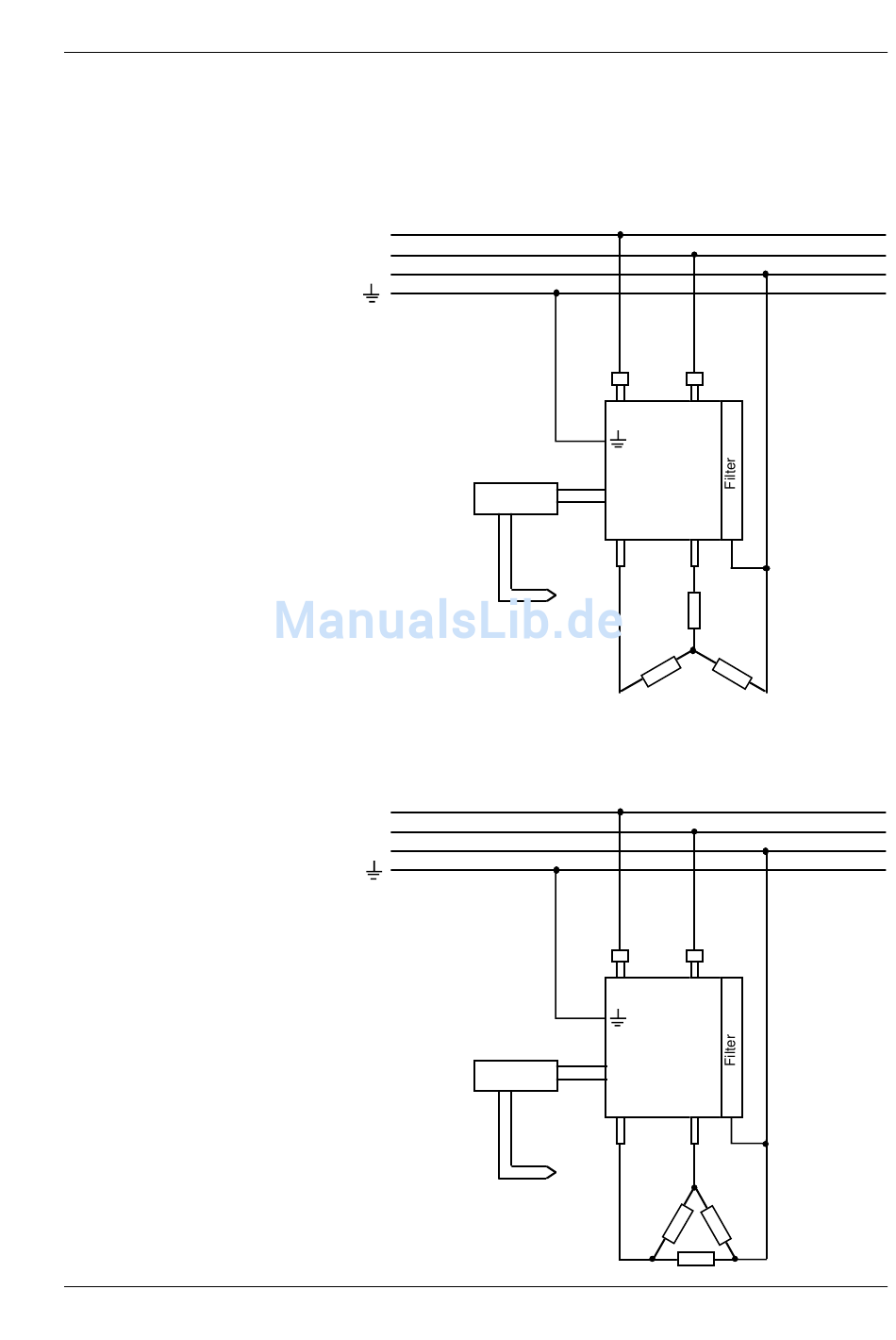

Stern - Schaltung

Dreieck - Schaltung

TC2000 Bedienungsanleitung
L1
L2
L3
PE
Regler
L1
L2
L3
PE
Regler
A B
Line
TC2000
+
Last
-
A B
A B
Line
TC2000
+
Last
-
A B
15
