3. Lastunsymmetrieüberwachung (PLU)
Die Lastunsymmetrieüberwachung dient zur Überwachung von mehrphasigen elektrischen
Heizkreisen. Die Funktion überwacht kontinuierlich alle drei Lastzweige einer Stern- bzw.
Dreieckschaltung im Lastkreis des Drehstromthyristorstellers und meldet Veränderungen in
einem Lastzweig über einen potentialfreien Kontakt.
Die Ansprechschwelle der Lastunsymmetrieüberwachung ist abhängig von der Schaltungsart.
Details finden Sie in Kapitel 10, „Technische Daten".
L1
L2
N
PE
Bei symmetrischen Änderungen der Last spricht die Lastunsymmetrieüberwachung nicht an.
Durch Zu- oder Abschalten ganzer Heizkreise können Sie die Heizleistung noch feiner auf die
Applikation abstimmen, ohne die Betriebssicherheit der Anlage zu beeinträchtigen. Mit der
Lastunsymmetrieüberwachung ist eine Überwachung des gesamten Laststromkreises möglich.
Die Lastunsymmetrieüberwachung spricht an bei:
-
Lastunsymmetrie
-
Thyristorkurzschluß
-
Unsymmetrischer Versorgung aus dem 3-Phasen-Netz
-
Phasen- bzw. Sicherungsausfall
Die Lastunsymmetrieüberwachung der Serie TC2000 ist nur möglich bei
Drehstromthyristorstellern mit Stetig- oder Logik-(DC)-Ansteuerung.
TC2000 Bedienungsanleitung
A
TC2000
A
mögliche
Bruchstelle
≈
Last-
Last-
gruppe 1
gruppe 2

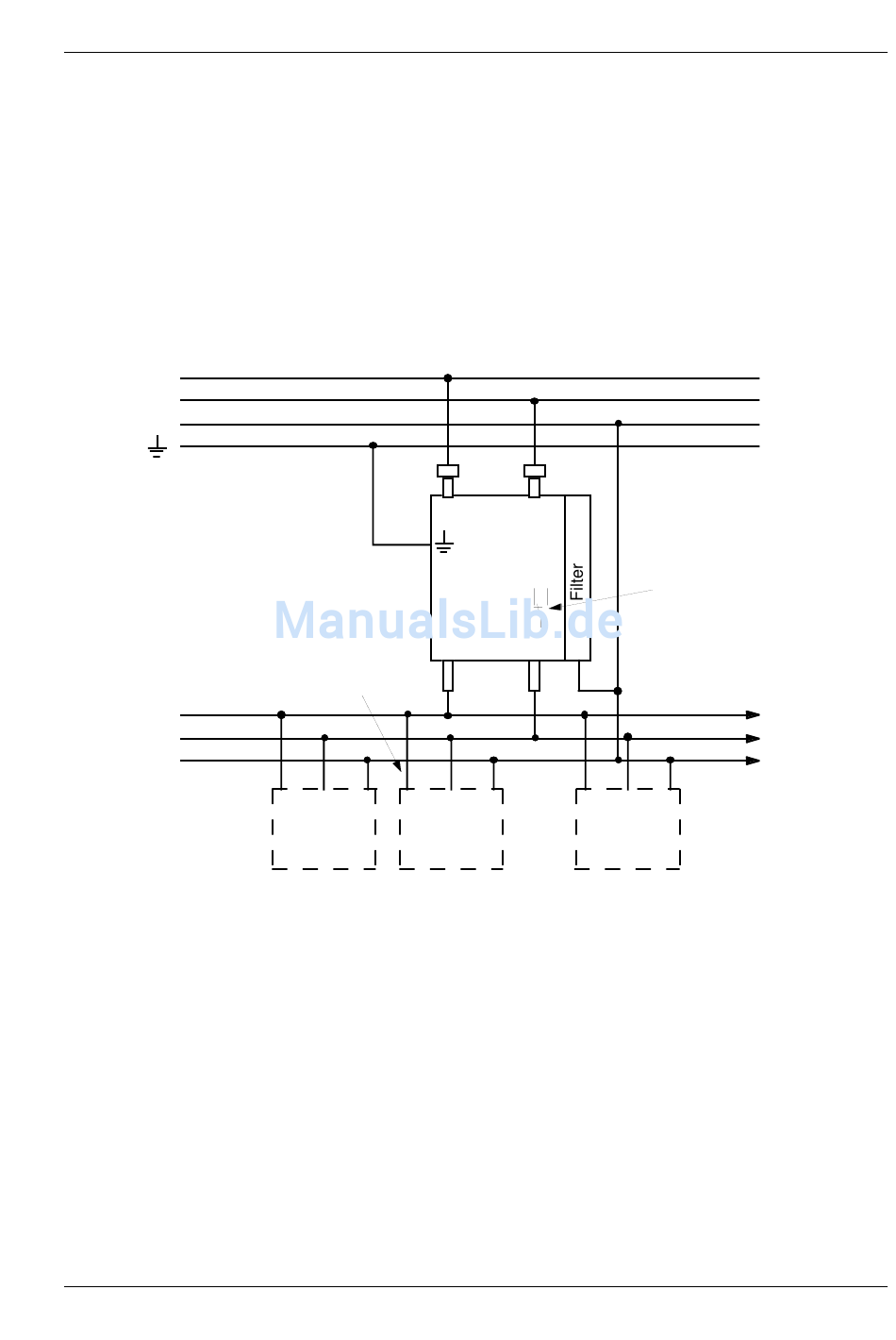

Abb. 3.1 Lastunsymmetrieüberwachung
B
Line
Last
B
Last-
gruppe n
etc.
potentialfreier
Kontakt
Stecker/
Schalter
21
