Steuereingänge: Gleichstrom-, Gleichspannungs- und DC-Logik-Eingang
Schließen Sie die Steuereingänge an den Klemmen 1 (+) und 4 (+), zum Bezugspotential der
Klemme 13 (0V/mA) an.
Bei der Verwendung als Drehstromsteller in einem Dreiphasensystem wird nur der Eingang A
benutzt.
Klemmenblock

Steuereingang: Potentiometer

Bei Ansteuerung über zwei externe Potentiometer, z. B. als Handeingang, können Sie das
interne +10V Signal an Klemme 12 bzw. 15 verwenden. Dabei sollten die Potentiometer einen
Widerstand von ca. 5kΩ haben.
Beide Steuereingänge werden nur benötigt, wenn die Serie TC2000 als zwei Einphasensteller
betrieben wird. Bei der Verwendung als Drehstromsteller wird nur Eingang A verwendet.
Klemmenblock
TC2000 Bedienungsanleitung

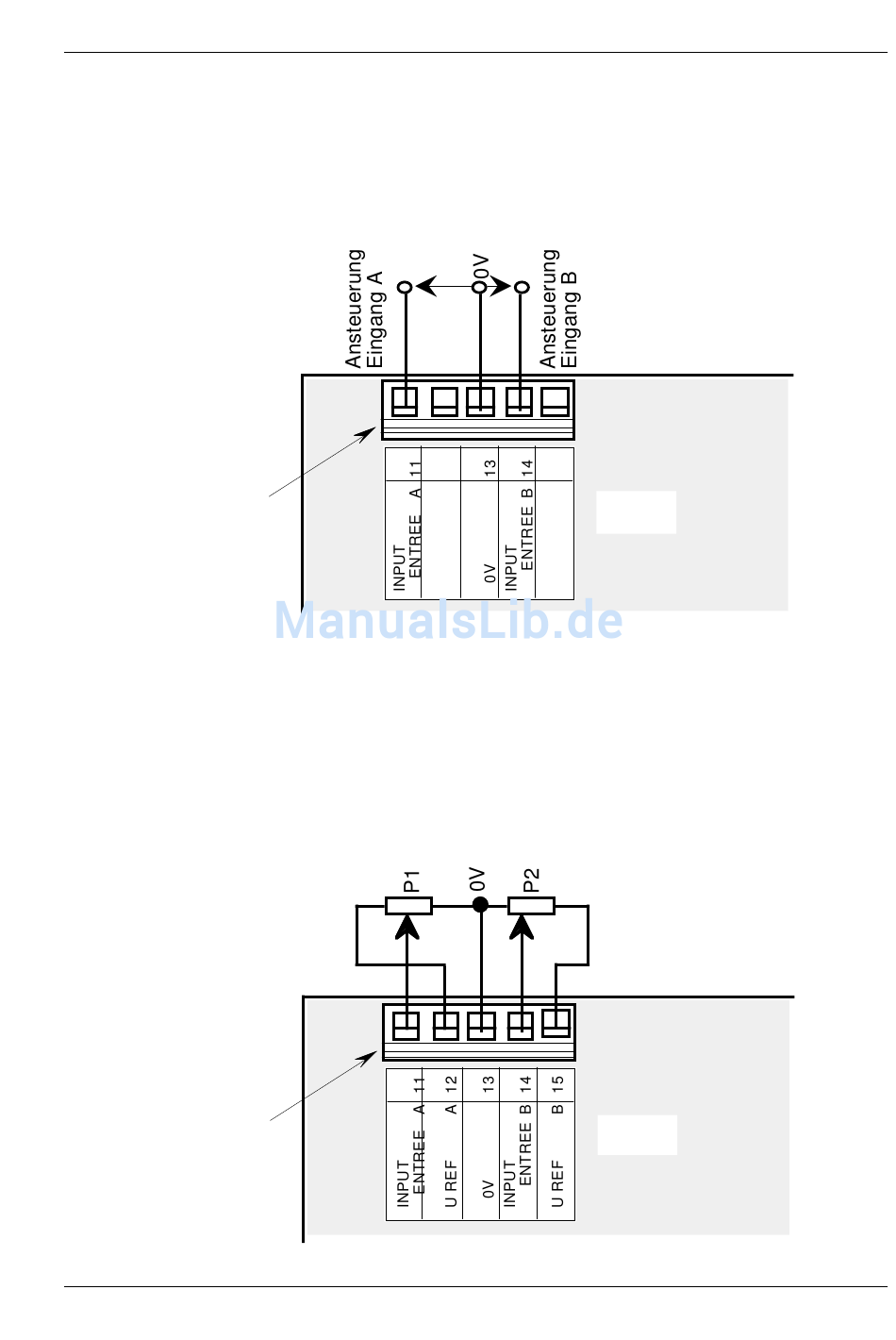

Abb. 2.7 Steuereingänge
Abb. 2.8 Potentiometereingang
J4
Steuer-
platine
J4
Steuer-
platine
19
