Steuereingang: Logik-Wechselspannung

Bei der Bestellcodierung ACL, Ansteuerung mit Wechselspannung, kann der Thyristorsteller
nur als Drehstromsteller betrieben werden.
Die Ansteuerung erfolgt dann zwischen den Klemmen 11 und 14.
Ansicht von
Unten
20
AC Logiksignal (100 - 240V)
L3 36
11
Input/Entrée
~ 100V140
14
AC Eingangs-
klemmen

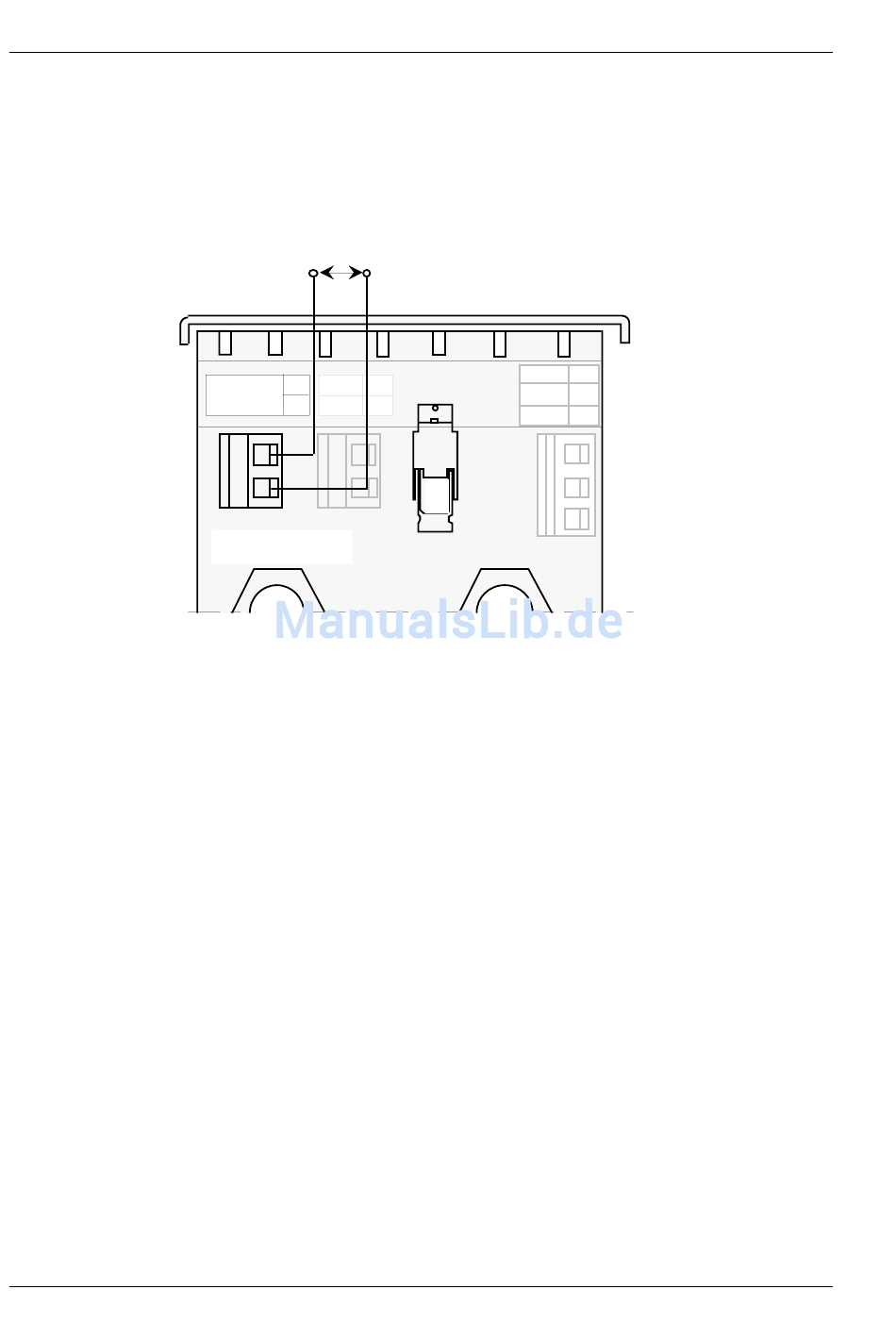

Abb. 2.9 AC-Eingang
N 41
115V 42
43
230V
