- Seite 1 BEDIENUNGSANLEITUNG Tag/Nacht-Farbkamera Modell VTC-1692EXP Objektiv im Lieferumfang nicht enthalten. Version 1.01 / 2008...
- Seite 2 SANYO VIDEO Vertrieb AG. Der Nachdruck – auch auszugsweise – ist verboten. Irrtum und Technische Änderungen vorbehalten. SANTEC ist ein eingetragenes Warenzeichen der SANYO VIDEO Vertrieb AG. Übrige evtl. genannte Firmen- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen bzw.
-
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung VTC-1692EXP Inhaltsverzeichnis Allgemeine Vorsichtsmaßnahmen Allgemeine Sicherheitshinweise Die Kamera im Überblick Einstellung der Kamera über das OSD (Bildschirmmenü) Systemerweiterungen Besondere Ausstattungsmerkmale Technische Daten _________________________________________________________________________________ - Seite 3 -... -
Seite 4: Allgemeine Vorsichtsmaßnahmen
Bedienungsanleitung VTC-1692EXP Allgemeine Vorsichtsmaßnahmen Vorsicht VORSICHT LEBENSGEFAHR NICHT ÖFFNEN VORSICHT: SETZEN SIE SICH NICHT DER GEFAHR EINES ELEKTRISCHEN SCHLAGES AUS UND ÖFFNEN SIE NICHT DIE GEHÄUSEABDECKUNG ODER DIE GERÄTERÜCKSEITE. IM GERÄTEINNERN BEFINDEN SICH KEINE KOMPONENTEN, DIEGEWARTET WERDEN MÜSSEN. ÜBERLASSEN SIE WARTU NGSARBEITEN QUALIFIZIERTEM PERSONAL. -
Seite 5: Allgemeine Sicherheitshinweise
Bedienungsanleitung VTC-1692EXP Allgemeine Sicherheitshinweise • Vor Inbetriebnahme des Gerätes sollte dieses Handbuch sorgfältig gelesen und als Nachschlagewerk verwahrt werden. • Vor jeder Reinigung muss das Gerät ausgeschaltet und von der Betriebsspannung getrennt werden. Benutzen Sie für die Reinigung ein feuchtes Tuch. -
Seite 6: Lieferumfang
Gerät bei Ihrer örtlichen kommunalen Sammelstelle. Über dieses Handbuch Dieses Handbuch dient zur Unterstützung bei der Verwendung der Kamera VTC-1692EXP. Diese Bedienungsanleitung unterliegt einer strikten Qualitätskontrolle. Dennoch kann keine Garantie dafür gegeben werden, dass keine Fehler enthalten sind. Es können Änderungen zu der Bedienungsanleitung vorgenommen werden ohne vorherige Ankündigung. -
Seite 7: Die Kamera Im Überblick

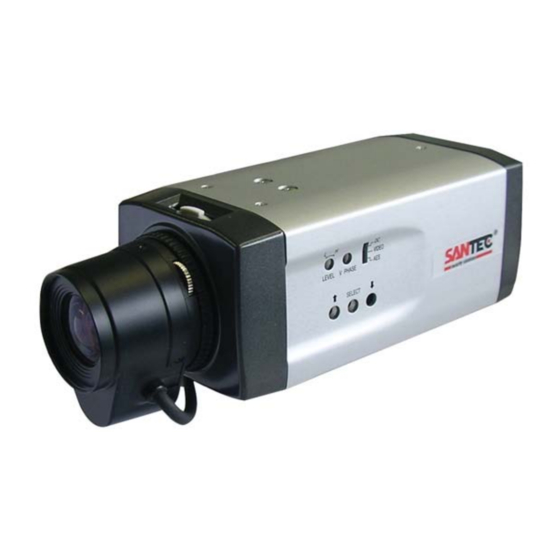

Bedienungsanleitung VTC-1692EXP Die Kamera im Überblick 1. Anschlüsse 1.1. Anschluss für Betriebsspannung 12 V DC oder 24 V AC: 1.2. Objektiv-Anschlussbuchse: 1.3. Schnittstellenbuchse RJ-45: _________________________________________________________________________________ - Seite 7 -... - Seite 8 Bedienungsanleitung VTC-1692EXP 2. Übersicht der Bedienelemente und Anschlüsse 1. Objektivbefestigung (CS Mount): Nur für Objektive mit CS Mount Gewinde geeignet. 2. Stativ-Vorrichtung: Zum Montieren der Kamera auf einer Kamerahalterung. Passend für gängige Kamera-Stative. 3. Belichtungssteuerung: Auto IRIS Modus: DC IRIS Objektiv: Stellen Sie den Schiebeschalter auf die DC-Position.
- Seite 9 Bedienungsanleitung VTC-1692EXP 4. Line-Lock- Einstellung: (siehe auch Seite 14, Punkt 6) Bei der Verwendung von 2 oder mehr Kameras kann es zu störendem Bildrollen auf dem Monitor kommen, wenn zwischen den verschiedenen Kamerasignalen umgeschaltet wird. Dieses Bildrollen kann durch die V-PHASE minimiert werden.
- Seite 10 Bedienungsanleitung VTC-1692EXP 3. Tastenfunktionen zur Einstellung des Kameramenüs An der Kameraseite befinden sich die folgenden 3 Tasten: Taste Funktion Auswahl der Funktion/Einstellung (UP) Auswahl der Funktion/Einstellung (DOWN). Taste länger als 2 Sekunden gedrückt halten, um ins Untermenü (SUB MENU) zu gelangen.
-
Seite 11: Einstellungsübersicht: Hauptmenü
Bedienungsanleitung VTC-1692EXP 5. Einstellungsübersicht: Hauptmenü Die Menüführung und ihre Bildschirmdarstellung gestalten sich wie folgt: _________________________________________________________________________________ - Seite 11 -... -
Seite 12: Einstellungsübersicht: Untermenü
Bedienungsanleitung VTC-1692EXP 6. Einstellungsübersicht: Untermenü Halten Sie die Taste, die sich an der Kameraseite befindet, für ca. 2 Sekunden gedrückt, bis das Menü auf dem Bildschirm erscheint. Der angewählte Menüpunkt blinkt. Hinweis: Alle Funktionen des Untermenüs (SUB MENU) werden für die Verbindung mit einer Fernbedienung (optional) oder PC Software (optional) verwendet. -
Seite 13: Einstellung Der Kamera Über Das Osd (Bildschirmmenü)
Bedienungsanleitung VTC-1692EXP Einstellung der Kamera über das OSD (Bildschirm-Menü) Die Kameraeinstellungen erfolgen komplett über ein Bildschirm-Menü (OSD). 1. Hauptmenü: 1. D/N Mode (Tag/Nachtbetrieb): AUTO: In diesem Modus schaltet die Kamera automatisch zwischen Tagbetrieb (Farbwiedergabe) Nachtbetrieb (Schwarzweiss- wiedergabe) um. MANUAL: Manuelle Auswahl des ständigen Tagbetriebs (Farbwiedergabe) oder Nachtbetriebs (Schwarzweisswiedergabe). - Seite 14 Bedienungsanleitung VTC-1692EXP 6. SYNC (Synchronisation): INT: Die Kamera wird intern synchronisiert. Die Kamera wird durch die Netzspannung synchronisiert (Line Lock). Dadurch lassen sich die Bildsignale mehrerer Kameras synchronisieren, so dass beim Umschalten zwischen verschiedenen Kamerasignalen ein störendes Bildrollen auf dem Monitor vermieden wird.
- Seite 15 Bedienungsanleitung VTC-1692EXP 9. WHITE BAL (Weissabgleich): Unterschiedliche Lichtquellen, wie z.B. Glühlampen, Leuchtstofflampen oder die Sonne, haben verschiedenfarbiges Licht (Farbtemperatur). Um eine natürliche Farbdarstellung zu erhalten, kann die Kamera entsprechend abgeglichen werden. ATW1 (INDOOR): Für den Innenbetrieb. Die Kamera stellt sich automatisch auf die richtige Farbtemperatur zwischen 2600K und 6000K ein.
- Seite 16 Bedienungsanleitung VTC-1692EXP 2. Untermenü (SUB MENU) 1. ADDRESS Bei Fernsteuerung mehrerer Geräte in der Überwachungsanlage muss jedem Gerät eine eigene dreistellige Identifikationsnummer zugewiesen werden. Für die Kamera lässt sich eine Nummer von 001 bis 199 wählen. Ab Werk ist die Nummer 001 eingestellt.
-
Seite 17: Systemerweiterungen
Bedienungsanleitung VTC-1692EXP Systemerweiterungen 1. Verbindung mit einer Fernbedienung (optional): Durch Verbindung mit der Schaltbox einer Fernbedienung lassen sich zusätzliche Funktionen erzielen, z. B. BCG Control, PREDTMSP, 4 Alarm-In, 2 Alarm-Out, usw. Definition der Pins bei Schnittstellenbuchse RJ-45: 2. BCG & PREDTMSP Kontrolle: 3. - Seite 18 Bedienungsanleitung VTC-1692EXP 4. PDSP (PREDTMSP) Funktion: Je nach RJ-45 PDSP Einstellung wechselt die Verschlusszeit manuell zur voreingestellten Verschlusszeit, die im OSD Menü definiert ist. Hinweis: SW1 und SW2 bedeutet elektronische Umstellung (PIR) oder manuelle Umstellung (spannungsfreier Kontakt). _________________________________________________________________________________ - Seite 18 -...
-
Seite 19: Besondere Ausstattungsmerkmale
Bedienungsanleitung VTC-1692EXP Besondere Ausstattungsmerkmale • Hohe Bildauflösung 480 bzw. 600 TVL • ½“ Sony ExView CCD Chip • Einfache Kameraeinstellungen durch OSD (Bildschirm-Menü) • Betriebsspannung 12 V DC oder 24 V AC • RS-485 Eingang zur Kamerasteuerung • Titeleinblendung (16 Zeichen) - Seite 20 Ihr Fachhändler: __________________________________________________________________________ www.santec-video.com...
