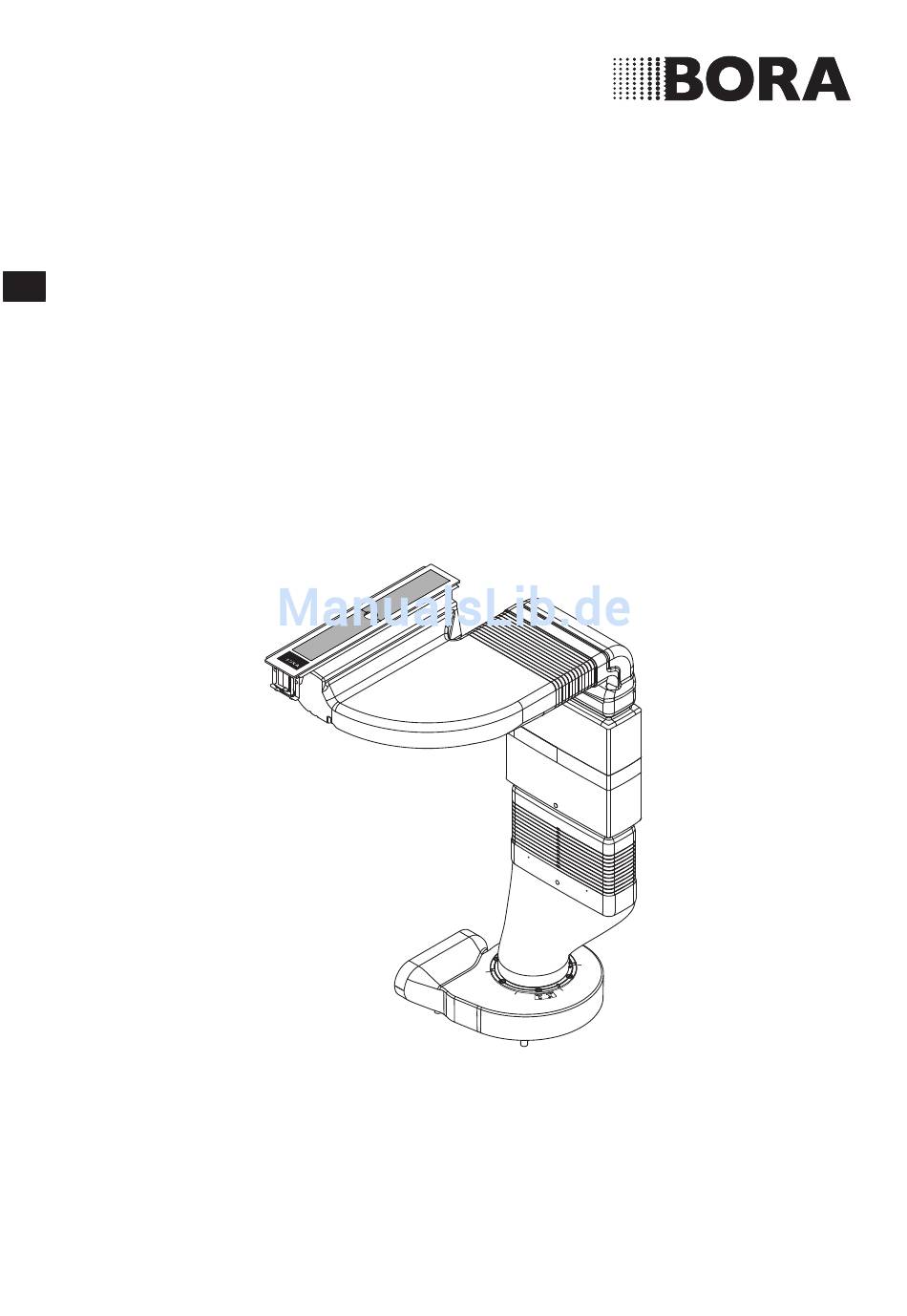

- Seite 1 Bedienungs- und Montageanleitung CKASE Kochfeldabzugssystem CKASEUMDE-002 M8800305-000 www.bora.com...
-
Seite 2: Übersetzung
Bei der Erstellung dieser Bedienungs- und Montageanleitung wurde mit größter Sorgfalt gearbeitet. Dennoch kann es passieren, dass nachträgliche technische Änderungen noch nicht ergänzt bzw. entsprechende Inhalte noch nicht ange- passt wurden. Wir bitten dies zu entschuldigen. Eine aktualisierte Version kann über das BORA Service Team angefor- dert werden. Druckfehler und Irrtümer vorbehalten. -
Seite 3: Inhaltsverzeichnis
Filterserviceanzeige beachten ......26 7.2.1 Abdeckbleche schließen ........26 Reinigung und Pflege Reinigungsmittel ..........27 Kochfeldabzug reinigen ........27 8.2.1 Abdeckbleche und Edelstahl-Fettfilter ausbauen .27 8.2.2 Abdeckbleche und Edelstahl-Fettfilter reinigen .27 8.2.3 Abdeckbleche und Edelstahl-Fettfilter einbauen 28 Aktivkohlefilter austauschen ......28 www.bora.com... -
Seite 4: Allgemeines
Allgemeines Allgemeines INFO Die BORA Holding GmbH, BORA Vertriebs GmbH & Co KG, BORA APAC Pty Ltd und die BORA Lüftungstechnik GmbH – im Folgenden Zielgruppe BORA genannt – haften nicht für Schäden, die durch Missachtung bzw. Nichtachtung dieser Diese Bedienungs- und Montageanleitung wendet sich an Unterlagen und durch unsachgemäße Montage... -
Seite 5: Darstellung Von Informationen
Weist auf eine möglicherweise gefährliche Situation hin, die bei Nichtbeachtung zu geringfügigen oder leichten Verletzungen führen kann. — Vorsicht Weist auf eine Situation hin, die bei Nichtbeachtung zu Sachschä- den führen kann. Tab. 1.2 Bedeutung der Warnzeichen und Signalworte www.bora.com... -
Seite 6: Sicherheit
INFO Bei jedem Kochvorgang wird durch Verwenden Sie zum Reinigen keinen das Kochen zusätzlich Feuchtigkeit in Dampfreiniger. Der Dampf kann an span- die Raumluft abgegeben. nungsführenden Teilen einen Kurzschluss auslösen und zur Sachbeschädigung führen (s. Kap. Reinigung und Pflege). www.bora.com... -
Seite 7: Sicherheitshinweise Bedienung
Fettgehalt in diesem entstehen. abzug angesaugt werden. Dadurch Dadurch steigt die Brandgefahr. kann der Lüfter beschädigt oder die Abluftleistung beeinträchtigt werden. Reinigen und wechseln Sie den Filter in regelmäßigen Abständen. Lagern Sie keine Gegenstände oder Papier am Kochfeldabzug. www.bora.com... -
Seite 8: Sicherheitshinweise Montage
Feuerstätte werden in folgen. die Wohnräume gesaugt. Stellen Sie sicher, dass immer aus- reichend Zuluft vorhanden ist. Verwenden Sie nur zugelassene und geprüfte Schaltgeräte (z.B. Fensterkontaktschalter, Unter- druckwächter) und lassen Sie die- se durch autorisiertes Fachperso- nal (zugelassener Schornsteinfeger) freigeben. www.bora.com... -
Seite 9: Sicherheitshinweise Ersatzteile
Die BORA Holding GmbH, por) können für Kinder lebensgefähr- BORA Vertriebs GmbH & Co KG, lich sein. BORA APAC Pty Ltd und die BORA Bewahren Sie Verpackungsteile Lüftungstechnik GmbH haften nicht außerhalb der Reichweite von für Schäden, die aus Nichtbeachtung Kindern auf. -
Seite 10: Technische Daten
(Breite x Tiefe x Höhe) Kanalsystem Gesamthöhe anpassbar von - bis 900 - 1050 mm Gesamttiefe anpassbar von - bis 560 - 710 mm Tab. 3.1 Technische Daten Gerätemaße 560 - 710 >140 900 - 1050 Abb. 3.1 Gerätemaße www.bora.com... -
Seite 11: Energieverbrauchskennzeichnung
Energieverbrauchskennzeichnung Energieverbrauchskennzeichnung Produktbezeichnung Classic Kochfeldabzugssystem mit Sockellüfter ULS CKASE Betriebsmodus Abluft Energieverbrauch Wert Norm EN Energieverbrauch pro Jahr (AEC 24 kWh/a 61591 hood Energieeffizienz-Klasse 61591 Fördervolumen Fluiddynamische Effizienz (FDE 38,4 61591 hood Fluiddynamische Effizienz-Klasse 61591 Beleuchtung Beleuchtungseffizienz (LE * lx/Watt... -
Seite 12: Gerätebeschreibung
Gründen muss der Aktivkohlefilter in den empfohlenen Intervallen getauscht werden (s. Kap. Reinigung und Pflege). INFO Bei Umluftbetrieb ist für eine ausreichende Be- und Entlüftung zu sorgen, um die Luftfeuchtig- keit abzuführen. Abb. 5.2 Touch-Bedienfeld mit Lüfteranzeige Minus-Taste Lüfteranzeige Plus-Taste www.bora.com... -
Seite 13: Touch-Bedienung
Der Kontakt Home-In kann für den Signaleingang von externen Schaltgeräten (z.B. Fensterkontaktschalter) verwendet werden. Der Kontakt Home-Out kann zur Steuerung externer Einrichtungen verwendet werden. 5.3.5 Sicherheitsabschaltung Der Kochfeldabzug wird automatisch ausgeschaltet, wenn innerhalb von 120 Minuten keine Taste berührt wird. www.bora.com... -
Seite 14: Montage
Prüfen Sie den Lieferumfang auf Vollständigkeit Stellen Sie eine fachgerechte Versiegelung der Schnitt- (s. Tab. 6.1) und Beschädigungen. flächen bei Arbeitsplatten sicher. Informieren Sie den BORA Kundendienst, wenn Teile Halten Sie sich an die Hinweise der Arbeitsplattenher- der Lieferung fehlen oder beschädigt sind. steller. -
Seite 15: Flächenbündige Montage
Montage Flächenbündige Montage Abb. 6.5 Schnitt Aufsatzmontage Ausschnittmaße beim Einbau von Kochfeldern bzw Koch- feldern und des BORA-Kochfeldabzugs nebeneinander: Kochfelder / Kochfeldabzug A in mm B in mm Abb. 6.2 Flächenbündige Montage 1026 1002 1208 1184 1549 1525 Abb. 6.3 Schnitt Falzmaß... -
Seite 16: Einbaumaße
Traversen am Möbel zu entfernen. Die Schubläden bzw. Fachböden im Unterschrank müssen für Wartungs- und Reinigungszwecke heraus- nehmbar sein. Eine Rückströmöffnung > 500 cm² für die Rück- führung der Umluft im Sockelbereich ist vorzusehen. Abb. 6.11 Einbaumaße Steuerungseinheit www.bora.com... -
Seite 17: Einbau Des Kochfeldabzugs
Abb. 6.15 Höhenausgleichsplatten Höhenausgleichsplatte Kochfeldabzugsrahmen Legen Sie gegebenenfalls Höhenausgleichsplatten [1] Abb. 6.13 Kochfeldabzugsrahmen vorbereiten unter. Kochfeldabzugsrahmen linke seitliche Schiene Entfernen Sie mit einer Zange durch vorsichtiges Biegen nach oben und nach unten die linke seitliche Schiene am Kochfeldabzugsrahmen. www.bora.com... -
Seite 18: Vorbereitung Zur Montage Des Unterbau-Moduls, Silence-Moduls Und Sockellüfters
Unterschranks für die Kanalführung aus. Versetzen Sie je nach Einbausituation einige Sockelfü- ße des Unterschranks. Passen Sie nun das Unterbau-Modul auf die vor- liegende Arbeitsplattentiefe an, indem Sie das Unterbau-Modul an den Schnittmarkierungen mit einer Feinsäge kürzen. www.bora.com... -
Seite 19: Montage Standardaufbau
Übergangsstück zur Entlastung des Unterbau-Moduls verschraubt werden. Verschrauben Sie nun das Silence-Modul [3] mit dem Abb. 6.21 Position Dichtungsband für Montage mit Übergangsstück [4]. Übergangsstück (Flachkanal) Legen Sie das Schutzgitter [7] in die obere Öffnung des Silence-Moduls [3] ein. www.bora.com... -
Seite 20: Zusatzlüfter Installieren
Achten Sie auf einen Abstand von mind. 300 cm INFO Belasten Sie niemals den Kochfeldabzugs- zwischen den Lüftereinheiten. rahmen bei der Montage des Unterbau-Moduls. Verwenden Sie ausschließlich BORA Universal Lüfter Der Kochfeldabzugsrahmen wird dadurch mit ihrem BORA Kochfeldabzugssystem. verformt. Kochfeldabzug mit einer raumluftabhängigen Feuerstätte betreiben... -
Seite 21: Stromanschluss Und Kommunikation Herstellen
Prüfen Sie den Stecker und die Buchse auf Beschädi- gungen. Benutzen Sie keine beschädigten Komponenten. Tauschen Sie beschädigte Komponenten durch Ihren BORA-Fachhändler aus. Anschließen eines Zusatzlüfters Verbinden Sie die Steuerleitung [1] des Lüfters mit der Steuerungseinheit [5]. Verbinden Sie die Netzanschlussleitung [2] des Lüfters mit der Steuerungseinheit [7]. -
Seite 22: Vorbereiten Der Steuerungseinheit
Jede Anschlussleitung von externen Schaltgeräten muss aus Gründen der elektromagnetischen Verträglichkeit mit einer Ferrithülse gefiltert werden. Diese ist nicht im Lieferumfang enthalten. Bestellen Sie die Filterhülse mit der Bestellnummer: UFH (Universal Ferrithülse) bei Ihrem Fachhändler oder kontaktieren Sie BORA über die Homepage www.bora.com. www.bora.com... - Seite 23 Beachten Sie die Abisolierlänge von maximal 26mm an der isolierten Ader [2]. Installation des externen Schaltgeräts Abhängig von der Art des Schaltgeräts verbinden Sie die Anschlussleitungen entweder an der Home-In- oder an der Home-Out-Anschlussklemme. Beachten Sie das Anschlussschema, um Home-In und Home-Out anzuschließen. www.bora.com...
-
Seite 24: Stromanschluss Herstellen
Wenn die Montage abgeschlossen ist: Erklären Sie dem Nutzer die wesentlichen Funktionen. Informieren Sie den Nutzer über alle sicherheits- relevanten Aspekte der Bedienung und Handhabung. Übergeben Sie dem Nutzer das Zubehör und die Bedienungs- und Montageanleitung zur sicheren Aufbewahrung. www.bora.com... -
Seite 25: Bedienung
Warnhinweise (s. Kap. Sicherheit). abzugsrahmens. Entfernen Sie bei Verwendung von mehreren Koch- INFO Der Kochfeldabzug darf nur mit BORA-Koch- stellen die Abdeckbleche vom Kochfeldabzugsrahmen. feldern betrieben werden. Benutzen Sie bei Verwendung eines Gaskochfeldes die Abdeckbleche als Luftleitbleche, um einen Flammen-... -
Seite 26: Filterserviceanzeige Beachten
Taste, bis in der Lüfteranzeige eine dauerhaft angezeigt wird. Die Filterserviceanzeige ist zurückgesetzt. Das Zurücksetzen der Filterserviceanzeige kann nur bei fälligem Filterservice nach 200 Betriebsstunden erfolgen. 7.2.1 Abdeckbleche schließen Verschließen Sie den Kochfeldabzug nach dem Ab- schalten mit den beiden Abdeckblechen. www.bora.com... -
Seite 27: Reinigung Und Pflege
Spülen Sie die Abdeckbleche und den Edelstahl- einem feuchten Tuch auf (nicht kratzen!). Fettfilter mit heißem Wasser ab. Reinigen Sie die Abdeckbleche und den Edelstahl- Fettfilter mit einer weichen Bürste. Spülen Sie die Bauteile nach der Reinigung gut ab. www.bora.com... -
Seite 28: Abdeckbleche Und Edelstahl-Fettfilter Einbauen
8.2.3 Abdeckbleche und Edelstahl-Fettfilter nungsanleitung des jeweiligen Aktivkohle- einbauen filters. INFO Aktivkohlefilter erhalten Sie bei Ihrem Fach- händler oder kontaktieren Sie BORA über die Hompage http://www.bora.com. Der Austausch ist in der Bedienungsanleitung des Aktivkohlefilters beschrieben. Setzen Sie die Filterserviceanzeige zurück (s. Kap. Gerätebeschreibung). -
Seite 29: Störungsbehebung
Gegenstand entfernen. Gegenstand (z.B. Putztuch). Der Lüfter ist defekt oder BORA Service Team kontaktieren. eine Kanalverbindung hat sich gelöst. Tab. 9.1 Störungen beheben Kontaktieren Sie in allen anderen Fällen das BORA Service Team (s. Kap. Garantie, technischer Service und Ersatzteile). www.bora.com... -
Seite 30: Außerbetriebnahme, Demontage Und Entsorgung
Rückgabe und Verwertung elektrischer und Entnehmen Sie das Gerät nach oben aus der Arbeits- elektronischer Bauteile und anderer Materialien. platte. Entfernen Sie weitere Zubehörteile. Entsorgen Sie das Altgerät und verunreinigtes Zube- hör wie unter Punkt „Umweltschonende Entsorgung“ beschrieben. www.bora.com... -
Seite 31: Garantie, Technischer Service Und Ersatzteile
Kontaktieren Sie bei Störungen, die Sie nicht selbst beheben können, Ihren BORA Fachhändler oder das BORA Service Team. Der BORA Service benötigt die Typenbezeichnung und die Fabrikationsnummer Ihres Gerätes (FD-Nummer). Beide Angaben finden Sie auf dem Typenschild auf der Rücksei- te der Anleitung sowie auf dem Geräteboden. - Seite 32 F +49 (0) 8035 / 907-249 F +61 2 8076 3514 info@bora.com info@boraapac.com.au www.bora.com www.boraapac.com.au Österreich: BORA Vertriebs GmbH & Co KG Prof.-Dr.-Anton-Kathrein-Straße 3 6342 Niederndorf Österreich T +43 (0) 5373 / 62250-0 F +43 (0) 5373 / 62250-90 mail@bora.com www.bora.com...
