Collegare la parte superiore a quella inferiore

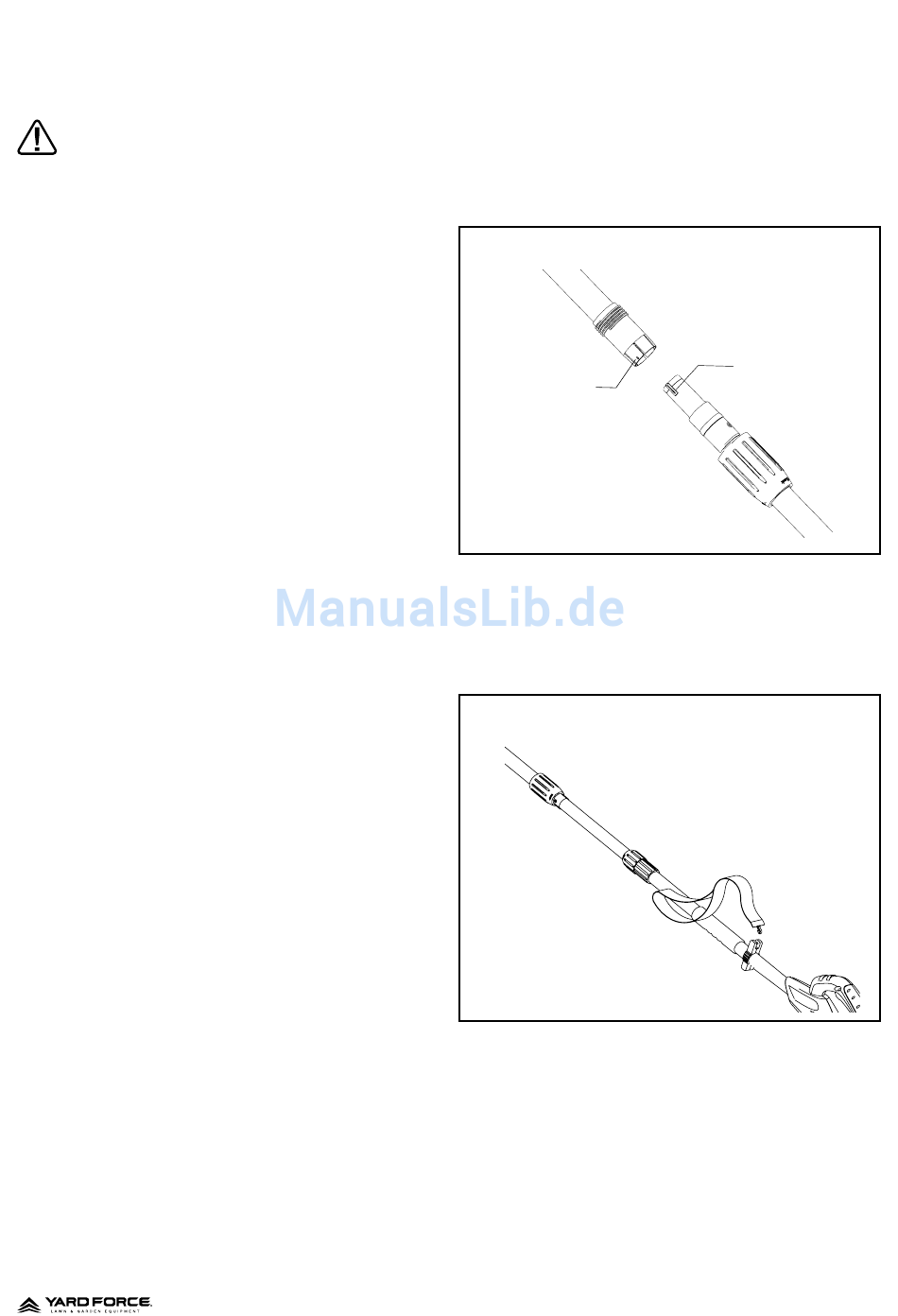

Come illustrato in Fig. 5
AVVERTENZA! Il dispositivo si compone di due parti, una parte superiore ed una inferiore. Ogni
parte è dotata di un proprio connettore.
La parte superiore contiene il connettore
femmina. Il connettore maschio è inserito
nella parte inferiore.
Per assemblare le due parti:
1.) Allineare la freccia sul connettore
femmina con gli elementi in rilievo del
connettore maschio.
2.) Inserire i due elementi l'uno
nell'altro quanto più possibile.
3.) Assicurare il collegamento
girando la ghiera di bloccaggio in plastica
in senso orario.
Per lo smontaggio:
1.) adagiare l'utensile su un fondo piano.
2.) Svitare la ghiera in plastica.
3.) Staccare le due parti.
Collegamento della tracolla
Come illustrato in Fig. 6
Assicurare la tracolla nel capocorda girevole
collocato nell'asta inferiore del dispositivo.
Regolare la lunghezza della tracolla per
ottenere un controllo confortevole.
Fig.5
Freccia
Fig.6
140
Elemento in rilievo
