Abus TVHD75500 Kurzanleitung Seite 40

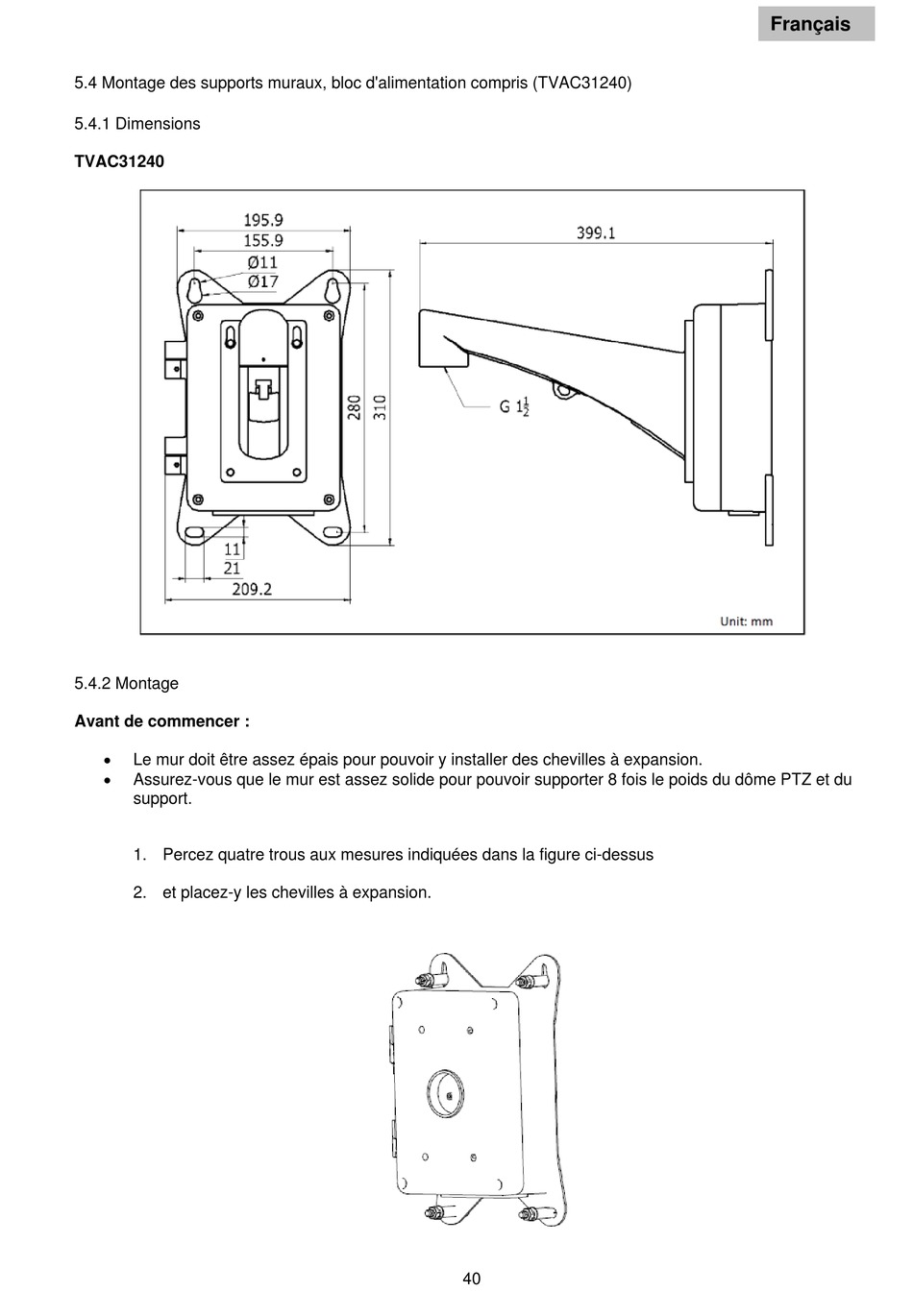

5.4 Montage des supports muraux, bloc d'alimentation compris (TVAC31240)
5.4.1 Dimensions
TVAC31240
5.4.2 Montage
Avant de commencer :

Le mur doit être assez épais pour pouvoir y installer des chevilles à expansion.

Assurez-vous que le mur est assez solide pour pouvoir supporter 8 fois le poids du dôme PTZ et du
support.
1. Percez quatre trous aux mesures indiquées dans la figure ci-dessus
2. et placez-y les chevilles à expansion.
40
Français
