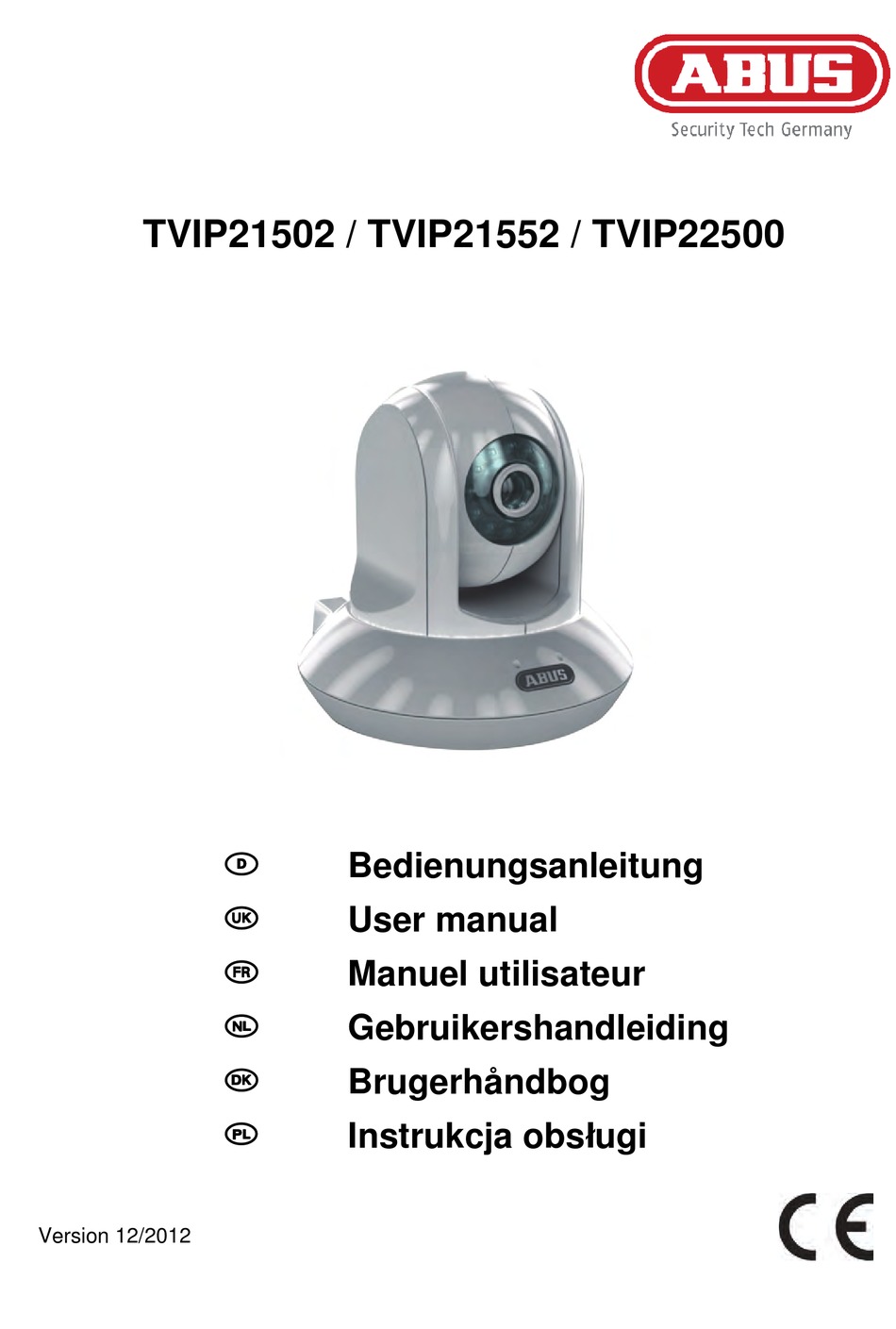

- Seite 1 TVIP21502 / TVIP21552 / TVIP22500 Bedienungsanleitung User manual Manuel utilisateur Gebruikershandleiding Brugerhåndbog Instrukcja obsługi Version 12/2012...
- Seite 2 Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 7.
- Seite 3 IR HD 720p Schwenk/Neige Netzwerkkamera Bedienungsanleitung Version 12/2012 Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!
-
Seite 4: Einführung
Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei... -
Seite 5: Symbolerklärung
Symbolerklärung Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag. Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen. -
Seite 6: Auspacken
Sicherheitshinweise Stromversorgung: Netzteil 110-240 VAC, 50/60 Hz / 12 VDC, 1,0 A (im Lieferumfang) Betreiben Sie dieses Gerät nur an einer Stromquelle, die die auf dem Typenschild angegebene Netzspannung liefert. Falls Sie nicht sicher sind, welche Stromversorgung bei Ihnen vorliegt, wenden Sie sich an Ihr Energieversorgungsunternehmen. -
Seite 7: Inhaltsverzeichnis
4.11 Passwortabfrage ........................16 4.12 Zugriff auf die Netzwerkkamera mittels RTSP Player ............16 4.13 Zugriff auf die Netzwerkkamera mittels Mobilfunktelefon ..........17 4.14 Zugriff auf die Netzwerkkamera mittels ABUS VMS ............18 Benutzerfunktionen ......................19 5.1 Video-Steuerung ........................22 Kameraeinstellungen (Konfiguration)................. - Seite 8 6.10 Audioerkennung ........................54 6.11 Zeitplan ..........................54 6.12 Systemlog ..........................56 Wartung und Reinigung ....................... 57 7.1 Funktionstest ........................57 7.2 Reinigung ..........................57 Entsorgung ..........................57 Technische Daten ......................... 58 10. GPL Lizenzhinweise ......................60...
-
Seite 9: Bestimmungsgemäße Verwendung
Lesen Sie sich die Bedienungsanleitung vollständig und aufmerksam durch, bevor Sie das Produkt in Betrieb nehmen. Die Bedienungsanleitung enthält wichtige Informationen für Montage und Bedienung. 2. Lieferumfang ABUS Netzwerkkamera TVIP21502 / TVIP21552 / TVIP22500 Netzadapter Wand-/Deckenhalter Netzwerkkabel 1meter Software CD... -
Seite 10: Montage
Kurzanleitung 3. Montage Stellen Sie sicher, dass im Lieferumfang alle Zubehörteile und Artikel, die auf der vorherigen Liste aufgeführt sind, vorhanden sind. Für den Betrieb der Kamera ist ein Ethernet-Kabel erforderlich. Dieses Ethernet-Kabel muss den Spezifikationen der UTP-Kategorie 5 (CAT 5) entsprechen und darf eine Länge von 100 Metern nicht überschreiten. -
Seite 11: Status-Anzeigen
4.2 Status-Anzeigen Farbe Bedeutung Netzwerk Info LED Netzwerkkabel nicht verbunden oder WLAN Betrieb Violett / blau blinkend Startprozedur (hochfrequent) Blau blinkend Startprozedur abgeschlossen, normaler Betrieb (hochfrequent) Status Info LED Rot dauerhaft an Startprozedur Blau dauerhaft IP Adresse wurde erfolgreich zugewiesen (Hinweis: Es ist aber möglich, dass die IP Adresse nicht zum gewünschten Zielnetzwerk passt. -
Seite 12: Alarmeingang / Alarmausgang
4.5 Alarmeingang / Alarmausgang Anschluss Beschreibung Max. Belastung V/A DO - Anschluss eines Transistors 24 VDC, 100 mA Alarmausgan oder Relais: Transistor: NPN mit Emitter gegen Masse (GND) Relais: Anschluss and 12VDC und DO mit Diode (siehe Beispiel unten) DI - Aktivierung des Alarmeingangs Alarmeingang durch Verbinden der... -
Seite 13: Erstinbetriebnahme
4.6 Erstinbetriebnahme Die Netzwerkkamera erkennt automatisch ob eine direkte Verbindung zwischen PC und Kamera hergestellt werden soll. Es ist hierfür kein Cross-Over Netzwerkkabel notwendig. Für den direkten Anschluss zur Erstinbetriebnahme können Sie das mitgelieferte Patchkabel verwenden. Direkter Anschluss der Netzwerkkamera an einen PC / Laptop 1. -
Seite 14: Erster Zugang Zur Netzwerkkamera
4.7 Erster Zugang zur Netzwerkkamera Der erste Zugang zur Netzwerkkamera erfolgt unter Verwendung des IP Installers. Nach dem Start des Assistenten sucht dieser nach allen angeschlossenen EyseoIP Netzwerkkameras und Videoservern in Ihrem Netzwerk. Sie finden das Programm auf der beiliegenden CD-ROM. Installieren Sie das Programm auf Ihr PC-System und führen Sie es aus. -
Seite 15: Zugriff Auf Die Netzwerkkamera Über Web-Browser
4.8 Zugriff auf die Netzwerkkamera über Web-Browser Beim ersten Zugang zur Netzwerkkamera unter Windows fragt der Web-Browser nach der Installation eines ActiveX-Plug-Ins für die Netzwerkkamera. Diese Abfrage hängt von den Internet-Sicherheitseinstellungen des PC’s des Benutzers ab. Falls die höchste Sicherheitsstufe eingestellt ist, kann der Computer jede Installation und jeden Versuch einer Ausführung verweigern. -
Seite 16: Passwortabfrage
4.11 Passwortabfrage Ab Werk ist in der Netzwerkkamera ein Administratorkennwort vergeben. Aus Sicherheitsgründen sollte der Administrator jedoch umgehend ein neues Passwort bestimmen. Nach dem Speichern eines solchen Administrator-Passworts fragt die Netzwerkkamera vor jedem Zugang nach dem Benutzernamen und dem Passwort. Das Administratorkonto ist werksseitig wie folgt voreingestellt: Benutzername „admin“... -
Seite 17: Zugriff Auf Die Netzwerkkamera Mittels Mobilfunktelefon
4.13 Zugriff auf die Netzwerkkamera mittels Mobilfunktelefon Stellen Sie sicher, dass Sie mit Ihrem Mobilfunktelefon eine Internetverbindung aufbauen können. Eine weitere Voraussetzung ist, dass Ihr Gerät über einen RTSP-fähigen Mediaplayer verfügt. Folgende Mediaplayer für Mobilfunktelefone unterstützen RTSP: Real Player ... -
Seite 18: Zugriff Auf Die Netzwerkkamera Mittels Abus Vms
4.14 Zugriff auf die Netzwerkkamera mittels ABUS VMS Auf der im Lieferumfang enthaltenen CD-ROM finden Sie die kostenlose Aufzeichnungssoftware ABUS VMS Express. Hiermit erhalten Sie die Möglichkeit mehrere ABUS Security Center Netzwerkkameras über eine Oberfläche einzubinden und Aufzuzeichnen. Weitere Informationen finden Sie im Handbuch der Software auf... -
Seite 19: Benutzerfunktionen
5. Benutzerfunktionen Öffnen Sie die Startseite der Netzwerkkamera. Die Oberfläche ist in folgende Hauptbereiche unterteilt: Kameraeinstellung Live-Bildanzeige Video -Steuerung Live-Bildanzeige Mittels Doppelklick können Sie in die Vollbildansicht wechseln (nur über Internet Explorer) Kameraeinstellung Einstellungen (Konfiguration) Kamerakonfiguration durchführen (Administratoreinstellungen) Live Optionen Modus: Wählen Sie das Kompressionsverfahren für die Bildübertragung im Livebild. - Seite 20 Protokoll: ermöglicht die Auswahl eines Verbindungsprotokolls zwischen dem Client und dem Server. Folgende Protokoll-Optionen stehen zur Optimierung der Anwendung zur Verfügung: UDP, TCP, HTTP. Das UDP-Protokoll ermöglicht eine größere Anzahl Echtzeit Videostreams. Einige Datenpakete können dabei jedoch wegen eines starken Datenaufkommens im Netzwerk verloren gehen. Bilder könnten dadurch nur unklar wiedergegeben werden.
- Seite 21 PT Steuerung Nutzen Sie die Steuerschaltfläche für die PTZ Steuerung der Kamera Richtungspfeile: Bei Klick auf eine Fläche Bewegt sich der Schwenk- Neigekopf in die entsprechende Richtung Home Position: Die Home-Position wird angesteuert Preset laden: Wählen Sie eine Preset-Position aus der Liste. Die Netzwerkkamera steuert die Position sofort an.
-
Seite 22: Video-Steuerung
5.1 Video-Steuerung Diese Funktionen sind nur bei Verwendung des Internet Explorers verfügbar! Momentaufnahme Der Web-Browser zeigt ein neues Fenster an, in dem die Momentaufnahme gezeigt wird. Zum Speichern klicken Sie bitte entweder das Bild der Momentaufnahme mit der linken Maustaste und verwenden das Disketten-Symbol, oder verwenden Sie die Speichern-Funktion nach Klicken der rechten Maustaste. - Seite 23 C:\Aufnahme\20091215\20091215143010.avi Die aufgezeichneten Daten können über einen MP4-fähigen Videoplayer wiedergegeben werden (z.B. VLC Mediaplayer). Alternativ können Sie durch Installation der Video-Codecs im IP Installer die Videos über den Windows Mediaplayer ansehen. Digitaler Zoom Klicken Sie auf das Lupen-Symbol, um den Digitalen Zoom zu aktivieren. Über den Schiebregler können Sie den Zoom-Faktor verändern.
-
Seite 24: Kameraeinstellungen (Konfiguration)
6. Kameraeinstellungen (Konfiguration) Allein der Administrator hat Zugang zur Systemkonfiguration. Jede Kategorie auf der linken Spalte wird auf den folgenden Seiten erläutert. Wenn Sie links auf den gewünschten Menüpunkt klicken, so kann sich dieser Menüpunkt unter Umständen zu einem Menübaum erweitern, je nach dem, wie viele Untermenüpunkte der Menüpunkt enthält. -
Seite 25: System
6.1 System Informationen Produktinformationen: Produktname: Der Name des Produktes gibt Hinweise auf die Funktionen (z.B. 720p). Firmwareversion: Zeigt die Version der aktuell installierten Firmware an. Firmware Datum: Zeigt das Datum der Firmware an. MAC Addresse: Anzeige der MAC Adresse der LAN Schnittstelle Datum / Uhrzeit: Anzeige des aktuellen Datums und der Uhrzeit der Kamera Bandbreitennutzung: Anzeige der aktuell übertragenen Datenraten von und zu der Kamera (Receive =... - Seite 26 Datum / Uhrzeit Aktueller Datum/Uhrzeit: Gibt die aktuell in der Kamera gespeicherte Einstellung für Datum/Uhrzeit an. PC Uhr: Gibt Datum/Uhrzeit des PCs an, von dem Sie auf die Kamera zugreifen. Datum/Uhrzeit Format: Wählen Sie ein Format (JJJJ-Jahr, MM-Monat, TT-Tag, hh-Stunde, mm-Minute, ss-Sekunde) Anpassen: Aktuelle Einstellungen beibehalten: Keine Änderung der Einstellungen...
- Seite 27 Die Standardsprache bei Auslieferung der Kamera ist deutsch. Das Hochladen der Sprachdatei auf die Kamera kann ebenfalls über den mitgelieferten IP Installer erfolgen. Dieser kann in Landessprache installiert werden. Die Sprachdateien in den Sprachen Deutsch, English, Französisch, Niederländisch und Dänisch können im Softwarebereich unter „http://www.abus.com“ heruntergeladen werden.
-
Seite 28: Kamera
6.2 Kamera Allgemein Bild drehen: Einstellungen für die Bildausrichtung Kippen: Das Bild wird um 180° gedreht dargestellt. Spiegeln: Das Bild wird gespiegelt dargestellt. Kippen + Spiegeln: Wählen Sie diese Option, falls die Kamera mit kopfüber installiert wurde. Video Clip Format: Wählen Sie zwischen MPEG-4 und H.264 für die Komprimierung der gespeicherten Video Clips (z.B. - Seite 29 Audio Codierung: Wählen Sie hier zwischen den Optionen g.711_µ-law, g.711_a-law und AMR aus. Zur Aufzeichung von Audio in der ABUS VMS Software wird g.711 verwendet. Host-Name: Geben Sie hier den Netzwerk-Hostnamen ein. Die max. Länge beträgt 32 Zeichen. Status LED: Schaltet alle Status LED an oder aus.
- Seite 30 MJPEG Bildgröße: Wählen Sie zwischen folgenden Bildauflösungen (Pixel): TVIP21502, TVIP21552: 1280x720, 640x480, 320x240, 160x120 TVIP22500: 1920x1080, 1280x1024, 1280x960, 1280x720,1024x768, 640x480, 320x240 Bildrate: Gibt die Bildrate in Bildern pro Sekunde an. Qualität: Einstellung für die Qualität des Videostroms. Fixe Qualität: Die Videoqualität wird auf ein bestimmtes Maß fest eingestellt. Die Anforderung an die Netzwerkbandbreite kann je nach Bedarf steigen oder fallen.
- Seite 31 Die 4 Bildeinstellungen können über die Schaltfläche „Standard“ auf Werkseinstellunge zurückgesetzt werden. Weißabgleich Farbton: Hier kann die Grundeinstellung für den Farbton eingestellt werden. Die Farben werden entsprechend wärmer oder kälter dargestellt. Weißabgleich: Wählen Sie hier die entsprechenden Beleuchtungseigenschaften, in denen die Kamera installiert ist, aus.
-
Seite 32: Wiedergabe
6.3 Wiedergabe AVI auf PC Videodatei öffnen Diese Schaltfläche startet einen Datei-Auswahldialog, um eine Videodatei zu öffnen. Die Wiedergabe wird anschließend automatisch gestartet. Pause Pausiert die Wiedergabe der Videodatei Stopp Stoppt die Wiedergabe der Videodatei Zurückspulen Schnelles Zurückspulen des Videos Vorspulen Schnelles Vorspulen des Videos Fortschrittsbalken... - Seite 33 Dateinamen / Ordnernamen Durch klicken auf den jeweiligen Datei-/Ordnernamen können Sie entweder den aktuellen Ordnerpfad wechseln oder die selektierte Datei downloaden. Die Daten werden in einen Ordner mit der Bezeichnung „IPCamera“ in Verbindung mit der MAC Adresse der Kamera gespeichert. Folgende weitere Unterordner werden von der Kamera verwendet.
-
Seite 34: Netzwerk
6.4 Netzwerk Informationen MAC Adresse: Hier wird die Hardware-Adresse der Kamera angezeigt. IP-Adresse automatisch beziehen: Die IP-Adresse, Subnetzmaske und die Adresse für den Standard- Router (Gateway) werden automatisch von einem DHCP-Server bezogen. Dazu muss sich ein aktivierter DHCP-Server im Netzwerk befinden. - Seite 35 Übernehmen Sie die getroffenen Einstellungen mit „Speichern“ oder verwerfen Sie die getroffen Einstellungen mit „Abbrechen“. Bei Änderungen in der Netzwerkkonfiguration muss die Kamera neu gestartet werden (System \ Initialisieren \ Neustart) PPPoE PPPoE: Hier können die Daten Ihres Internetzugangs, die Ihnen von Ihrem ISP (Internet Service Provider) zur Verfügung gestellt wurden, manuell eingegeben werden.
- Seite 36 DDNS: Aktiviert oder Deaktiviert die DDNS Funktion. Servername: Wählen Sie einen DDNS Serviceanbieter aus. Sie müssen über einen registrierten Zugang bei diesem DDNS-Serviceanbieter verfügen (z.B. www.dyndns.org). Benutzerkennung: Benutzerkennung Ihres DDNS-Kontos Passwort: Passwort Ihres DDNS-Kontos Passwort wiederholen: Die Passwortbestätigung ist hier erforderlich. Host-Name: Geben Sie hier den registrierten Domainnamen (host-service) ein (z.B.
- Seite 37 Zugriff auf die Netzwerkkamera über DDNS Sollte sich Ihre Netzwerkkamera hinter einem Router befinden, ist der Zugriff über DynDNS im Router zu konfigurieren. Hierzu finden Sie auf der ABUS Security-Center Homepage www.abus.com eine Beschreibung zur DynDNS-Router-Konfiguration für gängige Router-Modelle. Folgende Abbildung veranschaulicht den Zugriff auf eine Netzwerkkamera hinter einem Router über DynDNS.org.
- Seite 38 sich beim Sender die Bandbreite mit der Zahl der Empfänger multipliziert. Der Sender braucht beim Multicasting nur die gleiche Bandbreite wie ein einzelner Empfänger. Es findet eine Vervielfältigung der Pakete an jedem Netzwerkverteiler (Switch, Router) statt. Multicast ermöglicht in IP-Netzwerken effizient Daten an viele Empfänger zur gleichen Zeit zu senden. Das passiert mit einer speziellen Multicast-Adresse.
- Seite 39 Übernehmen Sie die getroffenen Einstellungen mit „Speichern“ oder verwerfen Sie die getroffen Einstellungen mit „Abbrechen“. Bonjour Die Funktion Bonjour ist eine durch die Firma Apple entwickelte Funktion zur einfachen Auffindung von Netzwerkgeräten in einem Netzwerk. Nähere Informationen zur Verwendung von Bonjour unter Windows finden Sie hier: http://support.apple.com/downloads/Bonjour_for_Windows Bonjour:...
- Seite 40 W-LAN (nur TVIP11552) Die Kamera verfügt über eine W-LAN Netzwerkschnittstelle, um Daten drahtlos in einem IP-Netzwerk zu übertragen. Für die Ersteinrichtung aller W-LAN Parameter muss die Netzwerkkamera zuerst über ein Netzwerkkabel verbunden sein. W-LAN: Aktivieren oder Deaktivieren Sie hier die W-LAN Schnittstelle. MAC Addresse: Anzeige der MAC Addresse der Drahtlosschnittstelle.
- Seite 41 Netzwerkschlüssel: Nur bei WEP. Bis zu 4 Schlüssel können vergeben werden. IP-Adresse automatisch beziehen: Die IP-Adresse, Subnetzmaske und die Adresse für den Standard- Router (Gateway) werden automatisch von einem DHCP-Server bezogen. Dazu muss sich ein aktivierter DHCP-Server im Netzwerk befinden. Folgende IP-Adresse verwenden: Manuelle Einstellung von IP-Adresse, Subnetzmaske und Standard- Router (Gateway)
-
Seite 42: Sicherheit
WPS (nur TVIP11552) WPS (Wi-Fi Protected Setup) stellt eine einfache Methode dar, eine gesicherte drahtlose Netzwerkverbindung aufzubauen (WPA, WPA2). Informieren Sie sich im Handbuch Ihres Access-Points (z.B. Fritz-Box mit WPS Funktion) über die nötigen Schritte für die Einrichtung der WPS Funktion. WPS: Aktvieren Sie hier bei Bedarf die WPS Funktion. - Seite 43 Benutzername: Vergeben Sie hier den Benutzernamen, der für den Zugang zur Kamera eingegeben werden muss. Passwort: Vergeben Sie hier den Benutzernamen, der für den Zugang zur Kamera eingegeben werden muss. Passwort wiederholen: Vergeben Sie hier das Passwort, welches der entsprechende Benutzer für den Zugang zur Kamera eingegeben muss.
- Seite 44 IP Filter In diesem Konfigurationsmenü können bestimmte IP Bereiche für den Zugriff auf die Kamera zugelassen oder geblockt werden: IP Filter: Aktivieren oder Deaktivieren Sie die IP-Filter Funktion. Filterliste: Liste aller eingerichteter Filter sowie Schaltflächen zur Bearbeitung der Filter. Filtertyp: Vorauswahl, ob ein Filter zulassen oder blocken soll, bevor er über die Schaltfläche „Hinzufügen“...
-
Seite 45: Pt (Schwenken/Neigen)
6.6 PT (Schwenken/Neigen) PT Einstellungen Steuerkonsole: Über die Schaltflächen der Steuerkonsole kann die Kamera wie in der Live-Ansicht gesteuert werden. Dies erleichtert die Einstellung von voreingestellten Positionen (Preset-Positionen). Bei Verwendung des Internet Explorers wird ein Video über ein ActiveX Plugin geöffnet, bei Verwendung des Browsers Mozilla Firefox erfolgt die Darstellung im JPEG-Modus. - Seite 46 Übernehmen Sie die getroffenen Einstellungen mit „Speichern“ oder verwerfen Sie die getroffen Einstellungen mit „Abbrechen“. PT Steuerung Schwenk-Geschwindigkeit: Stellen Sie hier eine Wert für die Schwenkgeschwindigkeit ein (1~50). Neige-Geschwindigkeit: Stellen Sie hier eine Wert für die Neigegeschwindigkeit ein (1~50). Auto-Schwenk Geschwindigkeit: Stellen Sie hier eine Wert für die Auto-Schwenk Geschwindigkeit ein (1~50).
-
Seite 47: Anwendung
6.7 Anwendung Die Konfiguration von sog. Aktionen (z.B. Email-Versand mit Bild bei Bewegung) erfolgt im Allgemeinen in folgender Weise: Ereignisgesteuerte Aufnahme: Konfiguration Speicher‐Server des Auslösers Medien‐ Ereignis‐ (FTP, SMTP, SD‐ (z.B. Einstellungen Aufnahme Karte, ...) Schalteingang) Zeitplangesteuerte Aufnahme: Eine zeitplangesteuerte Aufnahme kann nur von Videodateien erfolgen. Speicher‐Server ... - Seite 48 Serverpfad: Dies ist der Dateiordner, in den die Daten auf dem FTP-Server gespeichert werden. Die maximale Länge beträgt 64 Zeichen. Benutzername: Benutzername des Kontos, das im FTP-Server konfiguriert wurde. Passwort: Passwort des Kontos, das im FTP-Server konfiguriert wurde Passwort wiederholen: Bitte geben sie hier das Passwort erneut ein.
- Seite 49 Windows-Netzwerk (SMB/CIFS) Netzwerk Speicherplatz: Eingabe der IP oder Laufwerk/Order des Netzlaufwerkes Bsp.: \\IP\Ordner Bsp.: \\my_nas:\Ordnername Arbeitsgruppe: Arbeitsgruppe des Windows-Netzlaufwerks Benutzername: Benutzername der Arbeitsgruppe Passwort: Passwort der Arbeitsgruppe Passwort wiederholen: Wiederholen Sie hier das Passwort für die Arbeitsgruppe. Order erstellen: Es wird zusätzlich ein Unterordner auf dem Netzlaufwerk erstellt. Test: Bei Drücken der Schaltfläche werden die Netzlaufwerk-Einstellungen getestet.
-
Seite 50: Ereignis-Aufnahme
SD-Karten Status: Zeigt die freie Speicherkapazität und die Größe der Speicherkarte in KB an. Order erstellen: Auf der SD-Karte kann ein weitere Unterordner zur Speicherung erstellt werden. Überschreiben: Bei aktivierter Funktion werden bei Erreichen der max. SD-Kartenkapazität alte Daten überschrieben. Speicherwarnung: Die Funktion Speicherwarnung kann als Auslöseereignis für Ereignisaktionen verwendet werden. - Seite 51 Ereignis-Konfiguration Allgemein Name: Vergeben Sie einen Namen für die Ereignis-Aktion. Ereignis: Aktivieren oder deaktvieren Sie das Ereignis. Auslöser Ausgelöst durch: Als Auslöser stehen folgende Optionen zur Verfügung: Bewegungserkennung Schalteingang Intervalprozess Bei Neustart: ICR Filter: Speicherwarnung: Netzwerkverbindung inaktiv: IP Benachrichtigung: Die Konfigurationen der verschiedenen Auslöseereignisse werden im Folgenden beschrieben. Bewegungserkennung Zeit zwischen zwei Ereignisauslösungen: Zeitdefinition in Sekunden (max.
-
Seite 52: Dauer-Aufnahme
Netzwerkverbindung inaktiv Als Auslöser wird das Wegfallen der Netzwerkvernbindung verwendet. Die Aktion wird bei Wiederaufbau der Netzwerkverbindung ausgeführt. IP Benachrichtigung Als Auslöser wird die Änderung der IP Adresse verwendet. Setzen Sie den Auswahlhaken bei der Option, welche überwacht werden soll (DHCP, Fixe IP, PPPoE) Aktion Folgende Aktionen sind innerhalb einer Ereignisaktion definierbar. -
Seite 53: Alarm Ein-/Ausgang
Allgemein Name: Geben Sie hier einen Namen für die Zeitplanaufnahme ein. Aktion Datei-Größe: Legen Sie hier bitte die Dateigröße für eine Videodatei fest (1~50 MByte). Ereignis-Server: Bitte wählen Sie zwischen SD-Karte und Netzlaufwerk als Zielserver aus. Für eine Verwendung müssen SD-Karte bzw. Netzlaufwerk in der Kamera konfiguriert sein. Zeitplan Immer: Die Ereignisaktion wird immer ausgeführt, ohne zeitliche Einschränkung. -
Seite 54: Audioerkennung
Hinzufügen: Hinzufügen von maximal 10 Bewegungsbereichen. Zuvor muss ein Name für den Bereich vergeben werden. Löschen: Entfernen eine konfigurierten Bewegungsbereiches. Markierten Sie zuvor einen Eintrag aus der Liste der Bewegunsbereiche. 6.10 Audioerkennung Audioerkennung: Aktivieren Sie die Audio-Erkennung hier die durch Setzen des Auswahlhakens. Schwellwert: Gibt den Grenzwert an, ab dem über den Pegel des Mikrofons ein Ereignis registriert wird. - Seite 55 Startzeit: Beginn des aktiven Zeitraums Endzeit: Ende des aktiven Zeitraums Hinzufügen: Fügt den aktiven Zeitraum einem Tag hinzu. Es können mehrere Zeiträume pro Tag definiert werden. Aktive Zeiträume werden dabei rot markiert, inaktive Zeiträume werden blau markiert. Löschen: Löschen es Zeitraums, der in der Auswahlbox des Tages ausgewählt wurde. Jeden Tag den selben Zeitraum anwenden: Die Konfiguration des Tages Montag („Mo“) wird für jeden Tag der Woche angewendet.
-
Seite 56: Systemlog
6.12 Systemlog Im Systemlog werden relevante Daten des Systems protokolliert. Dies kann bei der Installation der Netzwerkkamera zur Fehlerbehebung hilfreich sein. Sie können die Daten ebenfalls an einen Log-Server senden. Remote Log aktivieren: Aktivieren Sie die Remote-Log Funktion durch Setzen des Auswahlhakens Servername: IP Adresse oder Domainname des Log-Servers Server Port:... -
Seite 57: Wartung Und Reinigung
7. Wartung und Reinigung 7.1 Funktionstest Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn ... -
Seite 58: Technische Daten
9. Technische Daten Typennummer TVIP21502 TVIP21552 Bildaufnehmer 1/4’’ Progressive Scan CMOS Sensor Kameratyp Tag/Nacht Tag/Nacht Auflösung 1280x720, 640x480, 320x240, 160x120 Bildelemente (total) 1280 x 720 Bildelemente (effektiv) 1280 x 720 Objektiv 4,0 mm Horizontaler Blickwinkel 53° Digitaler Zoom Tag-/Nachtumschaltung Elektromechanischer IR-Sperrfilter... - Seite 59 Alarmmeldung Micro SD-Karte Unterstützte Browser Mozilla Firefox, Safari oder Internet Explorer 6.x und höher Unterstützte Software ABUS VMS Netzwerkanschluss RJ-45 Ethernet 10/100 Base-T Bonjour, TCP/IP, DHCP, PPPoE, ARP, ICMP, FTP, SMTP, DNS, NTP, UPnP, Netzwerkprotokolle RTSP, RTP, HTTP, TCP, UDP, 3GPP/ISMA RTSP...
-
Seite 185: Alarmingangen / Alarmuitgangen
4.5 Alarmingangen / alarmuitgangen Anschluss Beschreibung Max. Belastung V/A DO - Anschluss eines Transistors 24 VDC, 100 mA Alarmausgan oder Relais: Transistor: NPN mit Emitter gegen Masse (GND) Relais: Anschluss and 12VDC und DO mit Diode (siehe Beispiel unten) DI - Aktivierung des Alarmeingangs Alarmeingang durch Verbinden der... - Seite 250 PTZ Steuerung Nutzen Sie die Steuerschaltfläche für die PTZ Steuerung der Kamera Richtungspfeile: Bei Klick auf eine Fläche Bewegt sich der Schwenk- Neigekopf in die entsprechende Richtung Home Position: Die Home-Position wird angesteuert Preset laden: Wählen Sie eine Preset-Position aus der Liste. Die Netzwerkkamera steuert die Position sofort an.
-
Seite 285: Technische Gegevens
9. Technische gegevens Typenummer TVIP21502 TVIP21552 Beeldopnemer 1/4’’ Progressive Scan CMOS sensor Cameratype Dag/nacht Dag/nacht Resolutie 1280x720, 640x480, 320x240, 160x120 Beeldelementen (totaal) 1280 x 720 Beeldelementen (effectief) 1280 x 720 Objectief 4,0 mm Horizontale beeldhoek 53° Digitale zoom Dag-/nachtomschakeling Elektromechanisch IR-sperfilter... - Seite 286 Alarmmelding micro SD-kaart Ondersteunde browsers Mozilla Firefox, Safari of Internet Explorer 6.x en hoger Ondersteunde software ABUS VMS Netwerkaansluiting RJ-45 ethernet 10/100 Base-T Bonjour, TCP/IP, DHCP, PPPoE, ARP, ICMP, FTP, SMTP, DNS, NTP, UPnP, Netwerkprotocollen RTSP, RTP, HTTP, TCP, UDP, 3GPP/ISMA RTSP...
- Seite 347 We reserve the right to change the technical or physical specifications. Note de l’éditeur Cette notice est une publication de la société ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Tour droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple photocopies, microfilms ou saisie dans des traitements de texte electronique est soumise à...
