TECHNISCHE BESCHREIBUNG
13.2.5 Autointegration
Zweck der Autointegration ist es, die Genauigkeit des Rechenwerks zu überprüfen. Während der Autointegration
muss der Durchfluss durch den Sensor geschlossen werden, um die Auslesung des Volumens und der Energie,
gespeichert während der Autointegration, zu ermöglichen, ohne dass der Sensor nachher die normale
Speicherung in den Registern fortsetzt.
Bei einer Autointegration wird ein Volumen eingesetzt, sowie die Anzahl Integrationen, auf welche der Zähler das
Volumen verteilen soll. Bei der Lieferung ist MULTICAL
Integrationen verteilt sind, konfiguriert.
Darüber hinaus werden die hochauflösenden Eichregister zurückgestellt, sodass sie, nach der Autointegration,
allein das Ergebnis der Autointegration enthalten, und nicht eine Summierung der vorherigen gespeicherten
Werte.

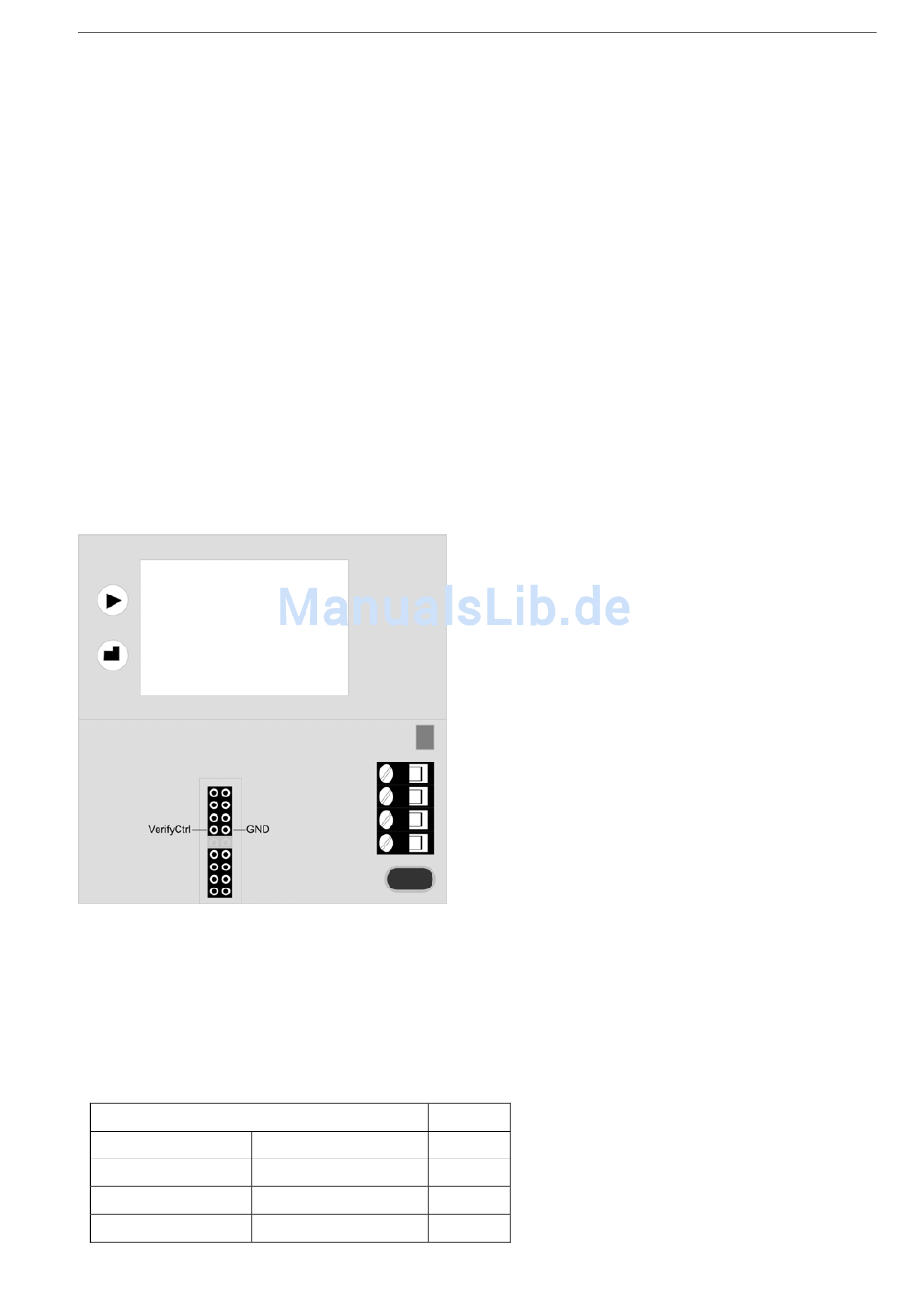

Bevor die Autointegration gestartet werden kann, ist VerifyCtrl im Modulstecker an die Masse des Sensors
anzuschließen – siehe die Darstellung unten. Hiernach ist die Ordner-Taste 5-6 Sekunden gedrückt zu halten,
wonach das "OK"-Symbol auf dem Display erscheint und die Integration gestartet wird. Beim Start der
Autointegration werden
Volumenregister weiterhin Daten speichern.
Hiernach startet der Sensor die Integrationen. Für jede Integration werden die Temperaturen gemessen und
berechnet, das Volumen wird gespeichert, und die Energien (entsprechend dem gespeicherten Volumen und den
berechneten Temperaturen) werden berechnet und gespeichert.
Nach der Autointegration sind alle Volumen- und Energieregister – einschl. der hochauflösenden Eichregister –
mit den gegebenen Volumen und den berechneten Energien gespeichert. Darüber hinaus ist der Durchschnitt der
gemessenen Temperaturen im Laufe der Autointegration in zwei Temperatureichregistern, T1 Durchschnitt und T2
Durchschnitt, gespeichert.
Zur Berechnung der Genauigkeit und der Präzision können die Register mit RID 223, 155, 229 und 230 –
Volumen, Energie, T1 Durchschnitt bzw. T2 Durchschnitt – nach der Autointegration ausgelesen werden.
Eichregister
Energie
Volumen
T1 Durchschnitt
T2 Durchschnitt
die hochauflösenden
EHighRes
VHighRes
T1average_AutoInt
T2average_AutoInt
5512-743 DE/01.2011/Rev. E1
®
402 auf Autointegration = 100 Liter, die auf 40
Register zurückgestellt,
RID
155
223
229
230
®
MULTICAL
während die eichpflichtigen
402
