TECHNISCHE BESCHREIBUNG
8.4

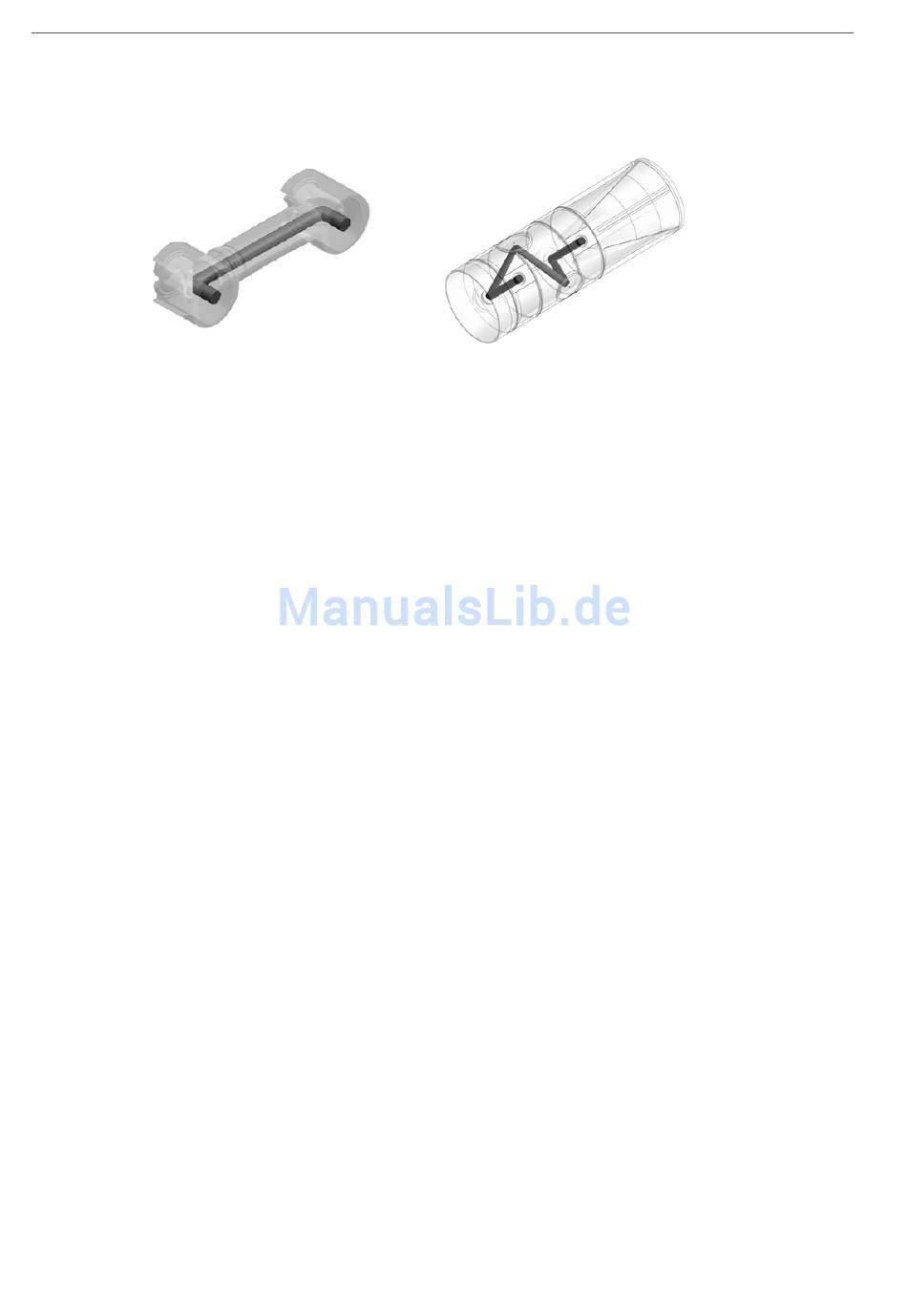

Die Signalwege
q
0,6...1,5 m³/h
p
Parallel
Der Schallweg ist parallel zum
Messrohr und wird von den
Wandlern über Reflektoren
gesandt.
8.5
Durchflussgrenzen
Im kompletten Arbeitsbereich des Sensors von Mindest-Cutoff bis weit über qs gibt es ein linearer
Zusammenhang zwischen der durchgeströmten Wassermenge und dem gemessenen Durchfluss.
In der Praxis wird der möglichst hohen Wasserdurchfluss durch den Sensor vom Druck der Installation oder von
entstandener Kavitation infolge zu niedrigen Gegendrucks begrenzt.
Ist der Durchfluss niedriger als Mindest-Cutoff oder negativ, misst MULTICAL
Die obere Durchflussgrenze qs ist laut EN 1434 der höchste Durchfluss, bei dem der Durchflusssensor während
kurzen Perioden funktionieren soll (<1 Std/Tag, <200 Std/Jahr), ohne den höchstzulässigen Fehler zu
überschreiten. MULTICAL
soll man darauf aufmerksam sein, dass es bei hohen Durchflussgeschwindigkeiten die Gefahr der Kavitation
besteht, besonders bei niedrigem statischem Druck. Siehe Abschnitt 6.5 für weitere Informationen über
Betriebsdruck.
62
®
402 hat während der Periode über qp keine funktionsmäßigen Begrenzungen. Jedoch
5512-743 DE/01.2011/Rev. E1
q
2,5...15 m³/h
p
Dreieck
Der Schallweg deckt das
Messrohr in einem Dreieck und
wird von den Wandlern über
Reflektoren im Messrohr herum
gesandt.
®
402 keinen Durchfluss.
®
MULTICAL
402
