TECHNISCHE BESCHREIBUNG
9.4 Tauchhülsenfühler
Der Pt500 Temperaturfühler besteht aus einem 2-Leiter Silikonkabel, dessen Ende mit einer zum Schutz des
Fühlerelements dienenden aufgeschrumpften Edelstahlkappe von ø5,8 mm Durchmesser versehen ist.
Die Edelstahlkappe wird in die Tauchhülse, mit einem Innendurchmesser von ø6 und einem Außendurchmesser
von ø8 mm, gesteckt. Die Tauchhülsen haben einen R½ (konisch ½") Gewindeanschluss aus Edelstahl. Ihre
Länge beträgt 65, 90 oder 140 mm. Die Fühlerkonstruktion mit separaten Tauchhülsen ermöglicht einen
Austausch von Fühlern ohne Abschaltung des Wasserstroms. Die große Auswahl der Tauchhülsenlängen
ermöglicht weiterhin den Einsatz der Temperaturfühler in allen Rohrgrößen.
Abbildung 18
Die Edelstahl-Tauchhülsen werden in den PN25-Installationen verwendet!
66

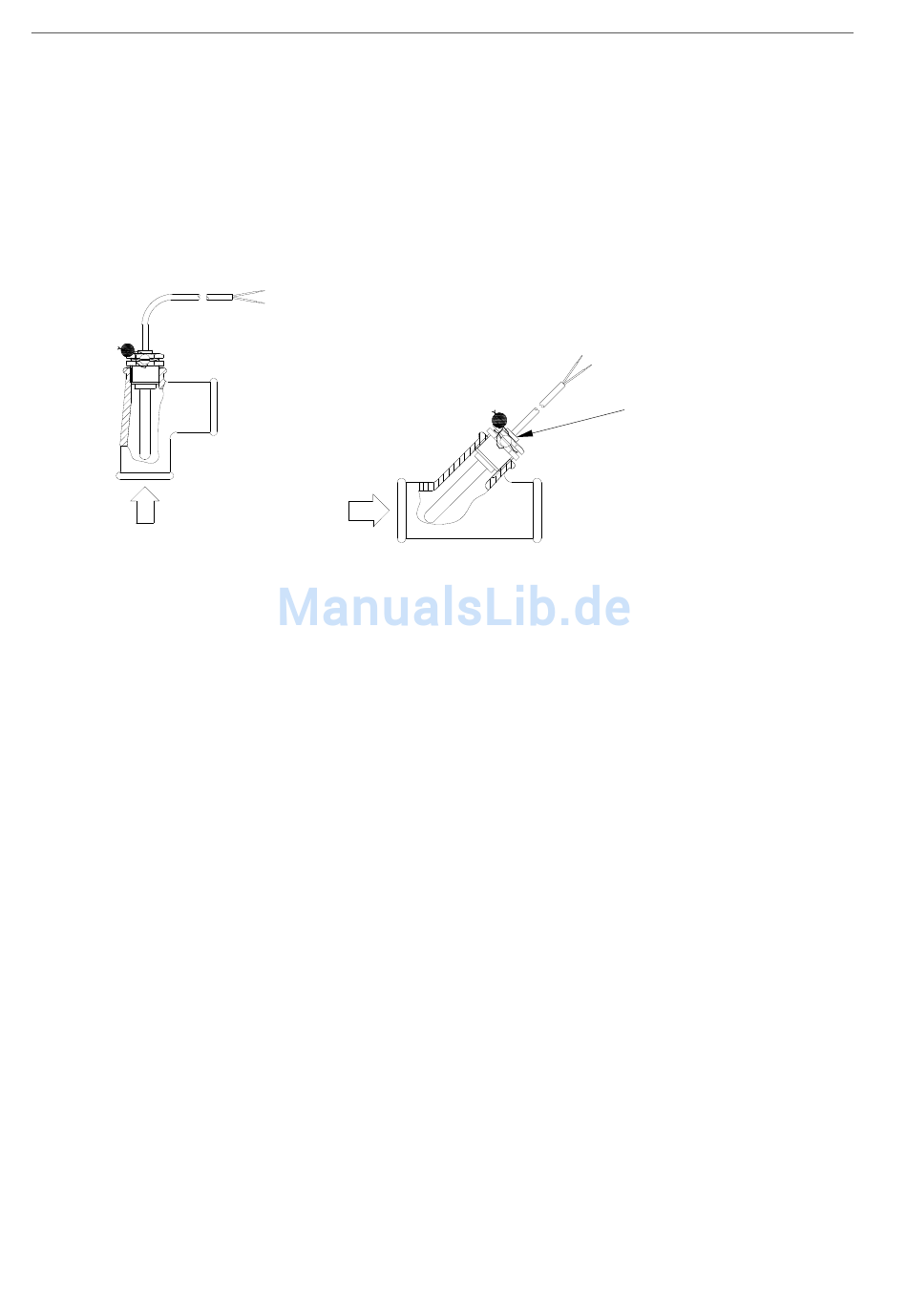

Abbildung 19
5512-743 DE/01.2011/Rev. E1
®
MULTICAL
Das Kunststoffstück am
Fühlerkabel wird vor der
Plombierungsschraube platziert,
die vor der Plombierung leicht
von Hand festgezogen werden
kann.
402
