11.1.2 Impulseingänge VA und VB
Die Impulseingänge befinden sich physisch auf den Einsteckmodulen und sind für das Holen von Impulsen aus
z.B. Wasserzählern mit Reed-Schalter-Ausgängen oder aus Wasserzählern mit elektronischen Impulsausgängen
gut geeignet.

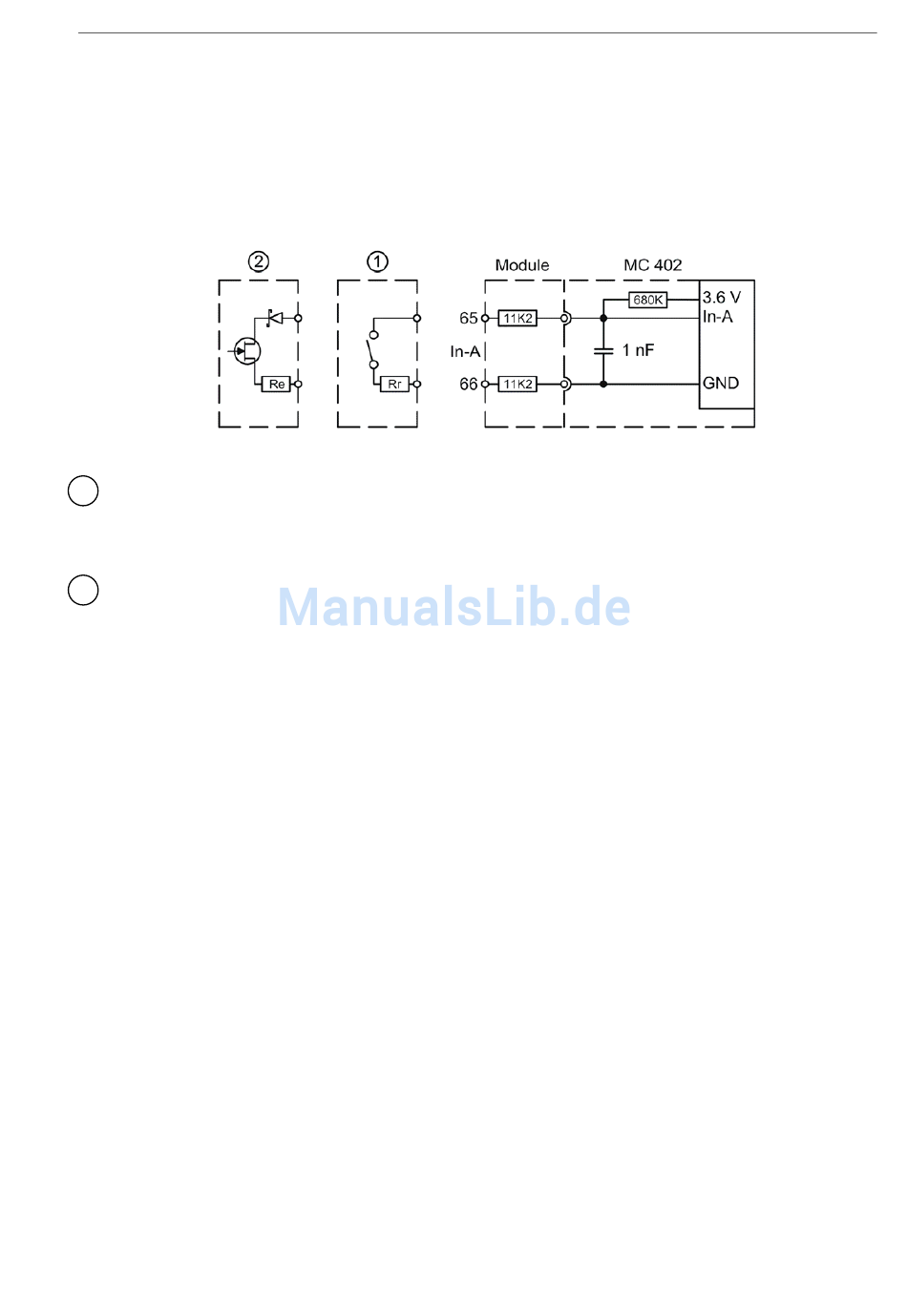

1 Wasserzähler mit Reed-Schalter-Ausgang
Die Impulseingänge VA und VB sind prallgedämpft und sind damit für den Empfang von Signalen aus einem
Reed-Schalter gut geeignet. Der Reed-Schalter-Ausgang hat oft einen eingebauten Widerstand (Rr), um den Reed-
Schalter selbst zu schützen. Die Impulseingänge VA und VB funktionieren mit Rr-Werten bis zu 10 kΩ.
2 Wasserzähler mit elektronischem Impulsausgang
Die Impulseingänge sind auch für den Empfang von Signalen aus einem Wasserzähler mit elektronischem
Impulsausgang von mindestens 30 ms Impulsbreite gut geeignet. Die Impulseingänge müssen ein "LOW"- Niveau
von ≤ 0,4 V und ein "HIGH"-Niveau von ≥ 2,5 V haben. Wenn der elektronische Impulsausgang eine
Polaritätssicherung hat, sollte diese mit einer Schottky-Diode ausgeführt werden, und ein eventueller
Serienwiderstand (Re) sollte höchstens 500 Ω betragen.
Die Eingänge werden mit den FF- und GG-Codes konfiguriert wie in der Tabelle in Abschnitt 3.6 dargestellt. Bei der
Bestellung ist die Standardkonfiguration FF=24 und GG=24 (10 Liter/Impuls), falls mit dem Kunden nichts
anderes vereinbart wurde. Nach Erhalt können die FF- und GG-Codes mit dem PC-Programm METERTOOL geändert
werden (siehe Abschnitt 14).
