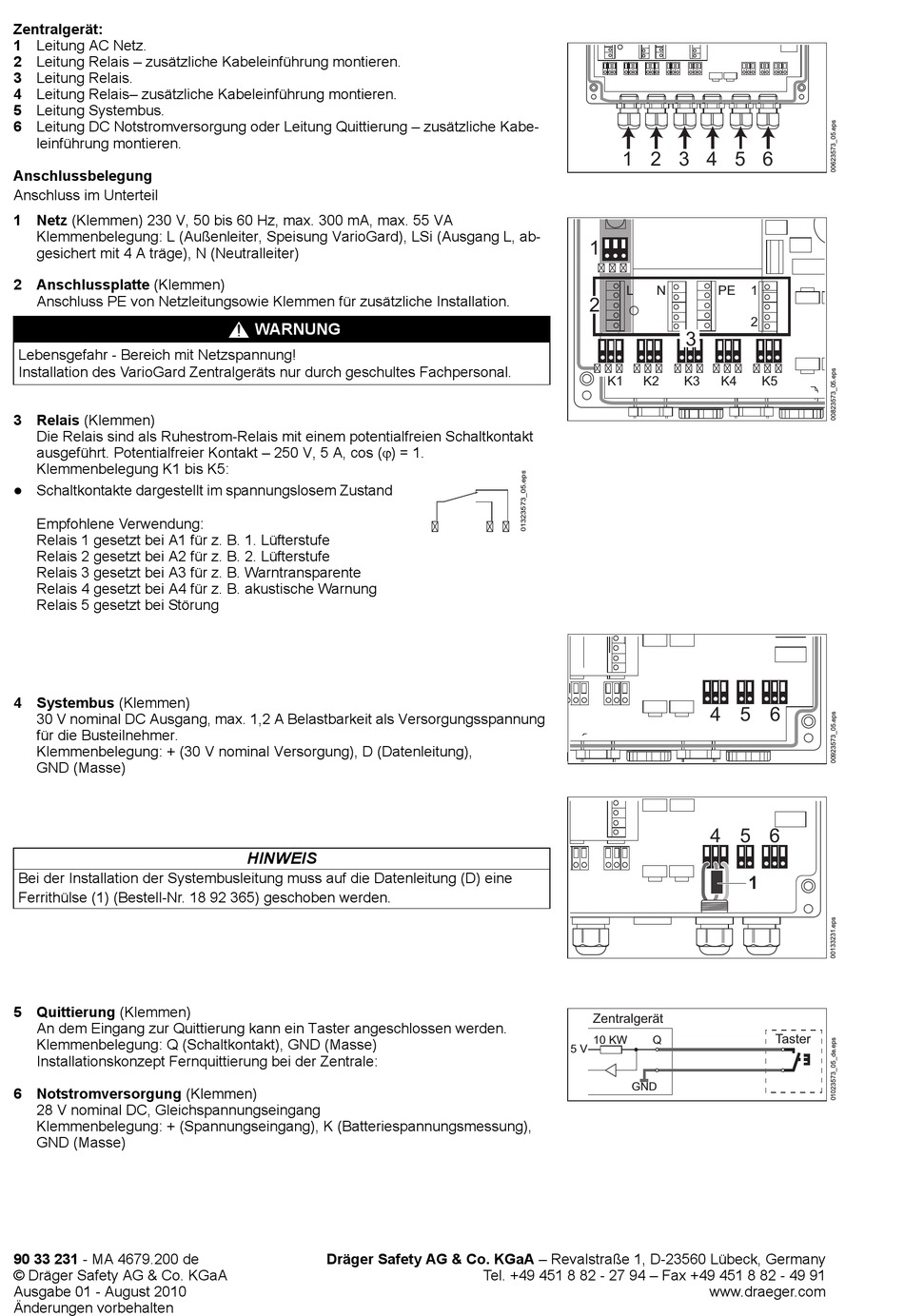

Zentralgerät:
1 Leitung AC Netz.
2 Leitung Relais – zusätzliche Kabeleinführung montieren.
3 Leitung Relais.
4 Leitung Relais– zusätzliche Kabeleinführung montieren.
5 Leitung Systembus.
6 Leitung DC Notstromversorgung oder Leitung Quittierung – zusätzliche Kabe-
leinführung montieren.
Anschlussbelegung
Anschluss im Unterteil
1 Netz (Klemmen) 230 V, 50 bis 60 Hz, max. 300 mA, max. 55 VA
Klemmenbelegung: L (Außenleiter, Speisung VarioGard), LSi (Ausgang L, ab-
gesichert mit 4 A träge), N (Neutralleiter)
2 Anschlussplatte (Klemmen)
Anschluss PE von Netzleitungsowie Klemmen für zusätzliche Installation.
Lebensgefahr - Bereich mit Netzspannung!
Installation des VarioGard Zentralgeräts nur durch geschultes Fachpersonal.
3 Relais (Klemmen)
Die Relais sind als Ruhestrom-Relais mit einem potentialfreien Schaltkontakt
ausgeführt. Potentialfreier Kontakt – 250 V, 5 A, cos (ϕ) = 1.
Klemmenbelegung K1 bis K5:
Schaltkontakte dargestellt im spannungslosem Zustand
Empfohlene Verwendung:
Relais 1 gesetzt bei A1 für z. B. 1. Lüfterstufe
Relais 2 gesetzt bei A2 für z. B. 2. Lüfterstufe
Relais 3 gesetzt bei A3 für z. B. Warntransparente
Relais 4 gesetzt bei A4 für z. B. akustische Warnung
Relais 5 gesetzt bei Störung
4 Systembus (Klemmen)
30 V nominal DC Ausgang, max. 1,2 A Belastbarkeit als Versorgungsspannung
für die Busteilnehmer.
Klemmenbelegung: + (30 V nominal Versorgung), D (Datenleitung),
GND (Masse)
Bei der Installation der Systembusleitung muss auf die Datenleitung (D) eine
Ferrithülse (1) (Bestell-Nr. 18 92 365) geschoben werden.
5 Quittierung (Klemmen)
An dem Eingang zur Quittierung kann ein Taster angeschlossen werden.
Klemmenbelegung: Q (Schaltkontakt), GND (Masse)
Installationskonzept Fernquittierung bei der Zentrale:
6 Notstromversorgung (Klemmen)
28 V nominal DC, Gleichspannungseingang
Klemmenbelegung: + (Spannungseingang), K (Batteriespannungsmessung),
GND (Masse)
90 33 231 - MA 4679.200 de
© Dräger Safety AG & Co. KGaA
Ausgabe 01 - August 2010
Änderungen vorbehalten
WARNUNG
HINWEIS
Dräger Safety AG & Co. KGaA – Revalstraße 1, D-23560 Lübeck, Germany
1 2 3 4 5 6
1
L
2
K1
K2
Zentralgerät
10 KW
Q
5 V
GND
Tel. +49 451 8 82 - 27 94 – Fax +49 451 8 82 - 49 91
N
PE
1
2
3
K3
K4
K5
4 5 6
4 5 6
1
Taster
www.draeger.com
