Monteringsanvisning endast för fackpersonal
4.5. Kopplingsschema för 400 V 3N~

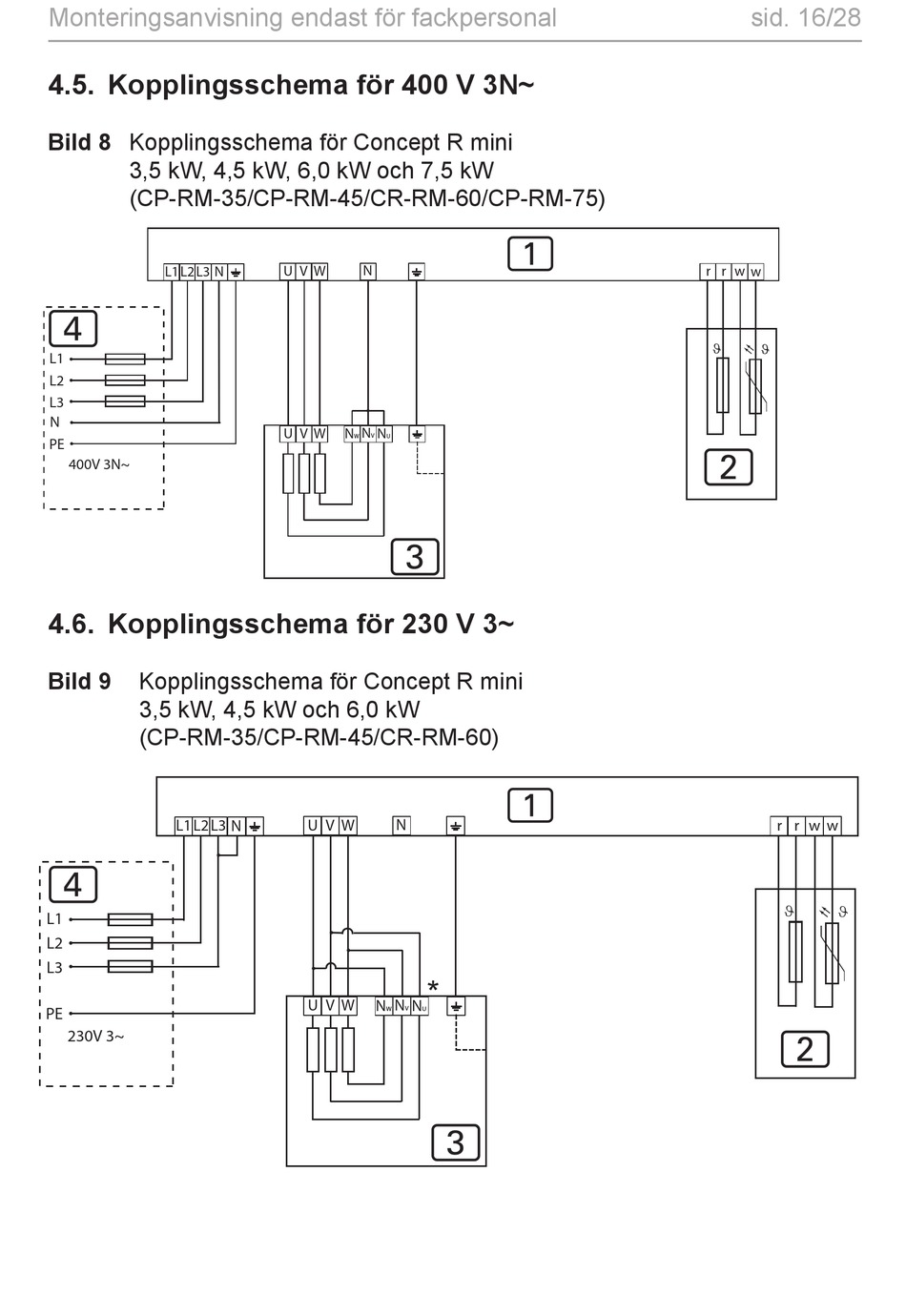

Bild 8 Kopplingsschema för Concept R mini
3,5 kW, 4,5 kW, 6,0 kW och 7,5 kW
(CP-RM-35/CP-RM-45/CR-RM-60/CP-RM-75)
L1 L2 L3 N
4
L1
L2
L3
N
PE
400V 3N~
4.6. Kopplingsschema för 230 V 3~
Bild 9
Kopplingsschema för Concept R mini
3,5 kW, 4,5 kW och 6,0 kW
(CP-RM-35/CP-RM-45/CR-RM-60)
L1 L2 L3
4
L1
L2
L3
PE
230V 3~
U V W N
N
U V W N N
W V U
3
U V W N
N
U V W N
N
W
1
1
*
N
V
U
3
