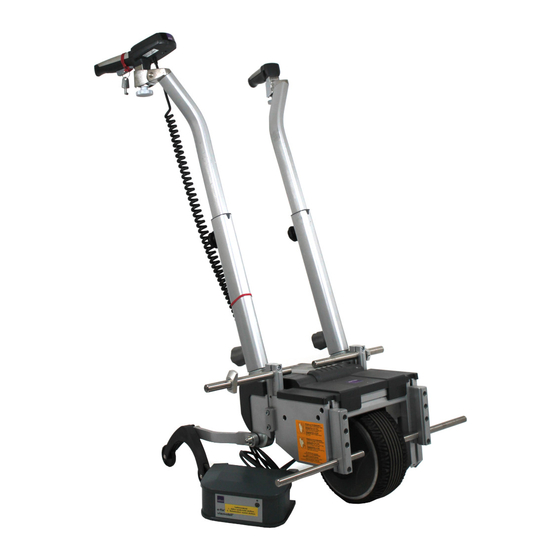

Alber Viamobil Gebrauchsanweisung
Vorschau ausblenden
Andere Handbücher für Viamobil:
- Gebrauchsanweisung (29 Seiten) ,
- Handbuch (8 Seiten)
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Alber Viamobil
Inhaltszusammenfassung für Alber Viamobil
- Seite 1 Schieben und Bremsen leicht gemacht Gebrauchsanweisung...
- Seite 2 Service Center (Deutschland) Montag bis Donnerstag von 8.00 - 18.00 Uhr Freitags von 8.00 - 16.00 Uhr erreichbar unter Telefon (0800) 9096-250 (gebührenfrei) Das viamobil ist klassifiziert als Gerät Typ B.
- Seite 3 14 15 16...
-
Seite 4: Inhaltsverzeichnis
8.2 Abnehmen der Zusatzschiebegriffe 2.6 Einschalten des viamobil 9. Transport und Lagerung 2.7 Wahl der Fahrtrichtung 2.8 Wahl der Geschwindigkeit 9.1 Gebrauch des viamobil in Verbindung mit einem Rollstuhl als Fahrzeugsitz 3. Fahrbetrieb 9.2 Sicherheitshinweis zum Transport des viamobil 3.1 Beginn der Fahrt 9.3 Sicherheitshinweis zum Halten des viamobil... -
Seite 5: Einleitung
Die Einweisung in die Gerätebedienung ist Bestandteil des Lieferumfangs und erfolgt nach Terminabsprache durch Ihren Fachhändler, oder einen Alber-Repräsentanten. Es entstehen Ihnen hierdurch keinerlei zusätzliche Kosten. Sind Sie in der Handhabung des viamobil noch nicht sicher, so wenden Sie sich bitte ebenfalls an Ihren Fachhändler, oder einen Alber- Repräsentanten. -
Seite 6: Zulässige Betriebsbedingungen / Einsatzorte
Es wird empfohlen nur Originalzubehör von Alber zu verwenden. Das viamobil ist so konzipiert, dass es ausgezeichnete Leistungen erbringt, wenn es mit Alber Originalzubehör verwendet wird. Alber ist für Schäden am Produkt bzw. für Unfälle (wie beispielsweise Brände o.ä.), die durch eine Fehlfunktion von nicht originalen Zubehör- bzw. -
Seite 7: Die Wichtigsten Elemente Auf Einen Blick
1.6 Die wichtigsten Elemente auf einen Blick (hierzu bitte Übersichtszeichnung im Umschlag aufklappen) Antriebseinheit Unterer Bolzen Fixierung Oberer Bolzen Aufnahme Schiebegriffe Tragegriff Entriegelung Antriebsrad Aufnahme der Kippstützen Akku-Pack Gehäuse Akku-Pack Display im Akku-Pack Ladebuchse / Anschluss Bediengerät Entriegelung Bediengerät Gehäuse Bediengerät Ein/Aus –... -
Seite 8: Inbetriebnahme Und Fahrbetrieb
• das viamobil am Rollstuhl montiert wurde, • das Bediengerät [13] des viamobil an den Schiebegriffen des Rollstuhls oder den opti- onal erhältlichen Zusatzschiebegriffen des viamobil angebracht wurde, • am Rollstuhl oder am viamobil ggf. Kippstützen angebracht sind (siehe hierzu Kapitel 7). -
Seite 9: Anbringen Des Viamobil An Den Rollstuhl
Akku-Pack eventuell lösen könnte (siehe Kapitel 9.3). • Schieben Sie den unteren Bolzen [1] des viamobil bis zum Anschlag in die untere Auf- nahme [31] am Rollstuhl. • Ziehen Sie, nachdem sich der unteren Bolzen [1] des viamobil vollständig in der unteren Aufnahme [31] befindet, das viamobil leicht nach oben. -
Seite 10: Einführen Der Quickpins
Quickpins defekt oder nicht korrekt in den Gabeln verriegelt sind. 2.4 Einlegen des Akku-Packs Ist das viamobil gemäß dem vorherigen Kapitel sicher mit dem Rollstuhl verbunden, kann der Akku-Pack eingelegt werden. • Achten Sie darauf, dass die elektrischen Verbindungen am viamobil und am Akku-Pack sauber sind und sich darin keine metallischen Partikel befinden. -
Seite 11: Anbringen Des Bediengerätes
2.5 Anbringen des Bediengerätes An den Schiebegriffen Ihres Rollstuhls wurden zwei Aufnahmen [22] für die Montage des Bediengerätes [13] und eines Schiebegriffes angebracht. Sollten das Bediengerät [13] und der Schiebegriff noch nicht angebracht sein, gehen Sie bitte wie folgt vor. •... -
Seite 12: Einschalten Des Viamobil
2.6 Einschalten des viamobil Drücken Sie zum Einschalten des viamobil für etwa 1 Sekunde auf die Ein-/Aus Taste [14]. Diese leuchtet grün auf, das Antriebsrad [7] wird auf den Boden ausgefahren und im Dis- play blinkt das Pfeilsymbol [38]. Ist das Rad vollständig ausgefahren, werden im Display [16] die vorgewählte Fahrtrich- tung (siehe Kapitel 2.7) und der Ladezustand des Akku-Packs (siehe Kapitel 5.2) ange-... -
Seite 13: Wahl Der Geschwindigkeit
Fahrt beginnen. Hierbei wirkt der Fahrhebel [19] wie das Gaspedal eines Autos. • Wird der Fahrhebel [19] leicht gedrückt, bewegt sich das viamobil langsam in die vor- eingestellte Fahrtrichtung. • Wird der Fahrhebel [19] bis zu einem merkbaren Widerstand vollständig eingedrückt, bewegt sich das viamobil mit der von Ihnen gewählten maximalen Geschwindigkeit... -
Seite 14: Sicherheitsschaltung
Beachten Sie auch die Hinweise in Kapitel 3.5 3.3 Automatische Aktivierung der Bremse Ist das viamobil eingeschaltet und erfolgt innerhalb von 30 Sekunden keine Betätigung des Fahrhebels [19], wird automatisch die elektromechanische Bremse aktiviert. Insbe- sondere bei einem Halt auf einer abschüssigen Strecke wird hierdurch das unbeabsichtigte Wegrollen des Rollstuhls verhindert. -
Seite 15: Wegfahrsperre
3.4 Wegfahrsperre Um einem Gerätemissbrauch vorzubeugen, ist das viamobil mit einer Wegfahrsperre aus- gerüstet. Diese kann nur aktiviert bzw. aufgehoben werden, sofern das viamobil einge- schaltet ist. Aktivierung der Wegfahrsperre • Halten Sie den Schlüssel [23] direkt auf das mit dem Schlüsselsymbol gekennzeichnete Sensorfeld [15] am Bediengerät. -
Seite 16: Überwindung Von Hindernissen
In Abhängigkeit von der Höhe des zu überwindenden Hindernisses ist die Schiebefunktion des viamobil ggf. nicht mehr gegeben, da das Antriebsrad je nach Haltewinkel des Roll- stuhls keinen Bodenkontakt mehr hat. Fahren Sie in solchen Fälle nicht in einem rechten Winkel, sondern um etwa 20 Grad versetzt an das Hindernis heran. -
Seite 17: Manuelle Aus- / Einkupplung Des Antriebsrades
Gerät automatisch ab. Im Display wird hierbei der Code „41“ mit einem danebenstehenden Info-Symbol angezeigt (siehe auch Kapitel 6.5). In der Regel reicht die im Akku-Pack vorhandene Restenergie aus um das viamobil nochmals ein- und auszuschalten, wodurch das Antriebsrad [7] automatisch eingefahren wird. -
Seite 18: Abschalten Des Viamobil
Nach Beendigung einer Fahrt sollte das viamobil abgeschaltet werden, nicht zuletzt um die Energiereserven im Akku-Pack zu schonen. • Drücken Sie zum Abschalten des viamobil für etwa 1 Sekunde auf den Ein-/Aus Schal- ter [14]. • Das Antriebsrad [7] wird vom Boden abgehoben, dabei blinkt im Display das in neben- stehender Grafik abgebildete Pfeilsymbol [37]. -
Seite 19: Abnehmen Des Viamobil Vom Rollstuhl
4. Abnehmen des viamobil vom Rollstuhl In der Regel wird Ihr viamobil am Rollstuhl verbleiben. Sollt ein Abnehmen, beispielswei- se für Transportzwecke, erforderlich werden, gehen Sie bitte wie folgt vor. 4.1 Abtrennen des Bediengerätes • Ziehen Sie die Bremsen des Rollstuhls an, damit dieser sich nicht unbeabsichtigt in Bewegung setzen kann. -
Seite 20: Abnehmen Des Bediengerätes Vom Rollstuhl
4.2 Abnehmen des Bediengerätes vom Rollstuhl • Drehen sie das Handrad [20] etwa 3 Umdrehungen entgegen dem Uhrzeigersinn • Klappen sie das Handrad [20] 90 Grad nach oben • Ziehen Sie das Bediengerät aus dessen Aufnahme [22] am Rollstuhl. • Legen sie das Bediengerät an einem Platz ab, wo es vor Beschädigung und unberech- tigtem Zugriff geschützt ist. -
Seite 21: Abnehmen Des Akku-Packs
• Schwenken Sie das viamobil aus der Aufnahme am Rollstuhl nach unten auf den Boden. • Ziehen Sie das viamobil unter dem Rollstuhl hervor. • Legen Sie das viamobil an einem sauberen und trockenen Platz ab, wo es vor Beschä- digung und unberechtigtem Zugriff geschützt ist. -
Seite 22: Akku-Pack
5. Akku-Pack Der Akku-Pack kann in der Regel ständig am viamobil verbleiben. Werden Rollstuhl und viamobil mit Verkehrsmitteln wie Kraftfahrzeugen, Bussen, Bahn, Flugzeugen etc. als Gepäck transportiert, kann der Akku-Pack zum besseren Transport vom viamobil abgenom- men werden. Bitte beachten Sie die Hinweise in Kapitel 5.6. - Seite 23 Ladevorgang erforderlich. Nach dem Ladevorgang ist das Ladegerät zuerst von der Netzsteckdose und danach vom Akku-Pack zu trennen. Sofern sich der Akku-Pack und das viamobil während des Ladevor- ganges am Rollstuhl befindet, ist dieser mit seinen Feststellbremsen gegen unbeabsichtigtes Wegrollen zu sichern.
-
Seite 24: Kapazitätsanzeige Im Display Des Akku-Packs
Betriebstemperartur Wird der zulässige Temperaturbereich beim Betrieb des viamobil (Umgebungstemperatur- bereich ca. -25°C bis + 50°C) über- oder unterschritten, wird das viamobil automatisch abgeschaltet. Im Display des Bediengerätes erscheint ein Fehlercode (siehe Kapitel 6.5), im Display des Akku-Packs leuchtet eine rote LED [44] neben dem Temperatursymbol. -
Seite 25: Sicherheits- Und Warnhinweise Zum Akku-Pack
• Setzen Sie während des Ladevorgangs das viamobil mit dem darin befindlichen Akku-Pack keinerlei Feuchtigkeit (Wasser, Regenwasser, Schnee) aus. • Führen Sie den Ladeprozess nicht in Räumen durch, innerhalb derer sich Feuchtigkeit auf das viamobil mit dem darin befindlichen Akku- Pack niederschlagen könnte. -
Seite 26: Sicherheits- Und Warnhinweise Zum Transport Und Versand Des Akku-Packs
Schiffahrtsgesellschaft in Verbindung zu setzen und sich über die aktuell gültigen Bestim- mungen zu informieren. Hierbei kann Ihnen unser Transportzertifikat behilflich sein, das Sie über das Alber Ser- vice Center (Tel.: 0800 9096 250) oder als Download unter www.alber.de erhalten. -
Seite 27: Sicherheits- Und Warnhinweise Zum Ladegerät
Lesen und beachten Sie vor Beginn des Ladevorganges alle Anweisungen und Warnhinweise die dem Ladegerät beiliegen, sowie die nachfolgenden Warn- und Sicherheitshinweise. • Verwenden Sie zum Laden des viamobil Akku-Packs ausschließlich das mitgelieferte Alber Ladegerät. Der Ladevorgang wird automatisch beendet, sobald der Akku-Pack aufgeladen ist. Ein Überladen ist daher ausgeschlossen. -
Seite 28: Bediengerät
[41] = Anzeige des Fehlercodes (Kapitel 6.4) 6.2 Kapazitätsanzeige im Display des Bediengerätes Ist das viamobil eingeschaltet, erfolgt sowohl am Akku-Pack (siehe Kapitel 5.2), als auch im Display [16] des Bediengerätes eine Anzeige der noch vorhandenen Kapazität des Akku-Packs. Die Anzeige erlischt erst, wenn das viamobil abgeschaltet wird. -
Seite 29: Anzeige Der Vorgewählten, Maximalen Geschwindigkeit
Fehlbedienung stoppt. Der Fahrhebel wurde während des Betätigen Sie den Fahrhebel erst, nachdem Sie das viamobil einge- Einschaltens des viamobil gezogen. schaltet haben. Zu hohe Temperatur im Antrieb Verlangsamen Sie die Fahrt, vermeiden Sie das Befahren von zu stei- len Steigungen und/oder mit zu hohem Personengewicht. -
Seite 30: Fehleranzeigen
Anzeige im Display Was tun? Schalten Sie das viamobil aus und wieder ein. Entnehmen Sie den Akku, prüfen Sie die Kontakte am Akku und Antrieb auf Verschmutzung und setzen Sie den Akku wieder ein. Lässt sich der Fehler dadurch nicht beheben, ist eine Reparatur erforderlich. - Seite 31 Anzeige im Display Was tun? Schalten Sie das viamobil aus und wieder ein. Fahren Sie eine Weile auf ebener Strecke oder möglichst berg- auf, um den Akku zu entleeren. Schalten Sie das viamobil aus und wieder ein. Laden Sie den Akku auf.
-
Seite 32: Kippstützen (Optional Erhältlich)
• Schieben Sie die Kippstützen [28], wie in der Grafik dargestellt, in die links und rechts am viamobil befindlichen Aufnahmen [8] ein. Hierzu müssen Sie auf den Entriege- lungsknopf [29] drücken und die Kippstütze ggf. leicht nach oben oder unten in die korrekte Aufnahmeposition drehen. -
Seite 33: Zusatzschiebegriffe (Optional Erhältlich)
8. Zusatzschiebegriffe (optional erhältlich) Zusatzschiebegriffe werden als Zubehör angeboten. Werden sie nachträglich an ein bereits vorhandenes viamobil angebracht, muss zuerst die Aufnahme [49] entweder bei Alber, oder bei ihrem Sanitätsfachhändler angebracht werden. 8.1 Anbringen der Zusatzschiebegriffe • Schieben Sie das Rohr [47] über die Aufnahme [49]. -
Seite 34: Transport Und Lagerung
Ein Rollstuhl mit angebrachtem viamobil darf in Fahrzeugen nicht als Fahrzeugsitz verwendet werden. Sollte das Fahrzeug mit einer Rollstuhlhebebühne oder ähnlichem ausgestattet sein, darf der Rollstuhl mit dem viamobil nur mit äußerster Vorsicht auf die Plattform gefahren werden. Fahren Sie langsam und vorsichtig. Vollführen Sie keine plötzlichen, abrupten oder ruckartigen Bewegungen. -
Seite 35: Sicherheitshinweis Zum Halten Des Viamobil
Zum manuellen Schieben oder zum Halten beim Transport muss der Akku-Pack vom via- mobil abgenommen werden (siehe Kapitel 4.3). Ist dies geschehen, können Sie das viamobil, wie in nebenstehender Grafik dargestellt, am Tragegriff [5] festhalten. Durch die Betätigung der Entriegelung [12] wird der Akku-Pack vom viamobil getrennt! Halten Sie daher das viamobil weder für Transportzwecke noch zum... -
Seite 36: Lagerung
Karton als Unterlage zu verwenden. Für Schäden an Böden jeglicher Art lehnt die Ulrich Alber GmbH die Haftung grundsätzlich ab. • Sollte Ihr viamobil für längere Zeit nicht in Betrieb genommen werden, ist das Gerät und insbesondere der Akku-Pack in einer trockenen Umgebung, vorzugsweise bei Zimmertemperatur (+15°C bis +25 °C), zu lagern. -
Seite 37: Hindernisse
Fahrhebel [19] sowie eine Selbstentladung der Batterie zu vermeiden. Ziehen Sie die manuellen Bremsen des Rollstuhls an. • Stellen Sie Rollstuhl und viamobil nur an einem trockenen und sicheren Platz ab. Keinesfalls darf Feuchtigkeit in das viamobil, sowie in dessen Akku-Pack und Bediengerät gelangen. -
Seite 38: Gefahrenstellen Und Gefahrensituationen
Der Bediener des viamobil entscheidet unter Berücksichtigung seiner Fahrkenntnisse und körperlichen Fähigkeiten selbständig über die von ihm zu befahrenden Strecken. Vor Fahrantritt hat er das viamobil auf abgefahrene oder beschädigte Reifen zu prüfen, ebenso den Ladezu- stand des Akku-Packs, die Funktionsfähigkeit der Bedienelemente und die manuellen Bremsen des Rollstuhls. -
Seite 39: Reinigung Und Desinfektion
Ihr viamobil ist ein äußerst wartungsarmes Gerät. Mit Ausnahme der Reifen unterliegt kein Teil des Antriebs einem nennenswerten Verschleiß. Um jederzeit die Antriebs- und Bremskraft Ihres viamobil sicher übertragen zu können, müssen die Reifen über ein aus- reichendes Profil verfügen. -
Seite 40: Entsorgung
Entsorgung zurückgenommen. 11.4 Wiedereinsatz Wenn Ihnen Ihr viamobil von Ihrer Krankenversicherung zur Verfügung gestellt wurde und Sie es nicht mehr benötigen, sollten Sie sich bei Ihrer Krankenversicherung, einem Alber-Repräsentanten, oder Ihrem Sanitätsfachhändler melden. Ihr viamobil kann dann einfach und wirt- schaftlich wiedereingesetzt werden. -
Seite 41: Haftung
Die Ulrich Alber GmbH lehnt als Hersteller des viamobil jegliche Haftung ab, sofern • das viamobil unsachgemäß gehandhabt wurde / wird. • das viamobil nicht in 2-jährigem Turnus von einem autorisierten Fachhändler, der Ulrich Alber GmbH, oder einem Alber-Repräsentanten gewartet wurde / wird. -
Seite 42: Technische Daten
Fläche unterhalb des Akku-Packs, den sie wie in Kapitel 4.3 beschrieben aus dem viamobil entnehmen müssen. Diese Gebrauchsanweisung steht auf unserer Internetseite www.alber.de zum Download bereit. Sollten Sie eine Version mit größerer Schrift benötigen, kontaktieren Sie bitte das Alber Service Center. - Seite 43 Ihre Alber-Vertretung Ulrich Alber GmbH Vor dem Weißen Stein 21 72461 Albstadt-Tailfingen Telefon +49 (0)7432 2006-0 Telefax +49 (0)7432 2006-299 info@alber.de www.alber.de www.alber.de © Ulrich Alber, Albstadt...
