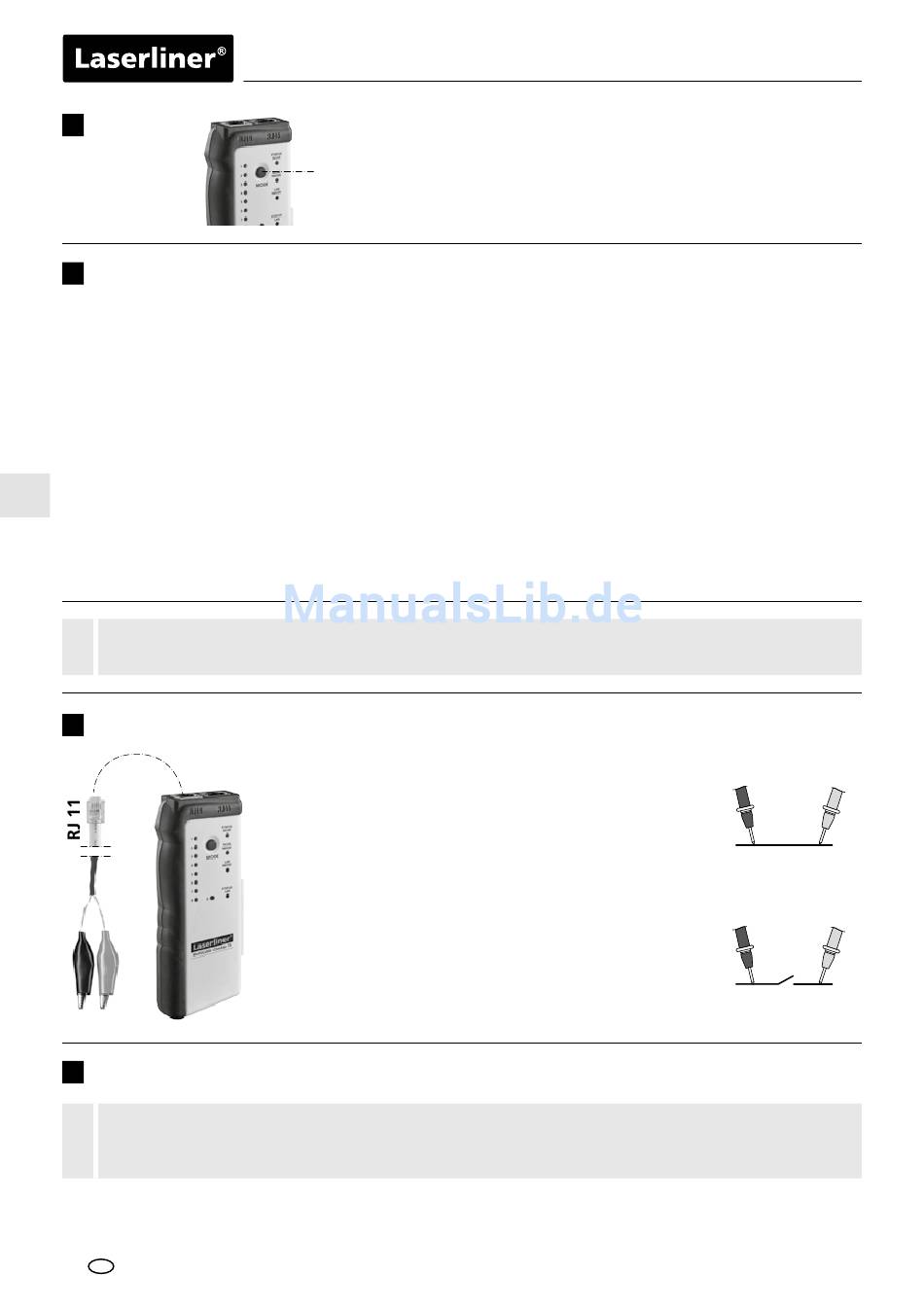

2
ON / OFF
Lähetin TX
3
LAN-kaapeliasennusten tarkastaminen
Liitä LAN-kaapeli (RJ 45) lähettimeen ja vastaanottimeen. Kytke lähetin LAN-TEST-toimintatilaan. Paina
MODE-painiketta (3), kunnes LAN-TEST-toimintatilan näyttö (8) syttyy ja LAN-TEST-tilanäyttö (9) vilkkuu.
Vertaa nyt lähettimen ja vastaanottimen ledejä 1-8.
Kaapeli läpäisee:
– Lähettimen ja vastaanottimen näytöt ovat samat: 1=1, 2=2 jne.
– Lähettimen ja vastaanottimen näytöt eroavat, esim. 1=8, 2=7 jne: Kaapelin liittimet on asennettu ristiin.
– Jos lisäksi molempien laitteiden ledi G palaa, kaapeli on suojattu.
Kaapeli ei läpäise:
– Ledit 1-8 eivät pala: Kaapeli on viallinen, esim. johdin on poikki tai liitin ei saa kosketusta.
– Useat ledit vilkkuvat yhtäaikaa epäsäännöllisesti (1-8): Kaapeli on oikosulussa.
Vihje 1: LAN-TEST-toimintatilan vilkkumisnopeutta voidaan vaihtaa painamalla painiketta (3). Jaksonopeus
näytetään LAN-TEST-tilanäytön (9) hitaalla ja nopealla vilkkumisella.
!
Älä mittaa jännitteisiä ja signaalia johtavia johtimia äläkä mittaa sellaisten johtimien lähellä!
Sähköiskun aiheuttama hengenvaara ja laitteiden rikkoutumisen vaara.
4
Johtavuustesti
5
Kaapelin seuraaminen
– Kytke mittauspiiri jännitteettömäksi.
!
– Kaapelien eristeet yms. (metallikannet, -ristikot jne.) pienentävät
vastaanottimen paikantamissyvyyttä.
44
FI
ON: 1x
OFF: 4x
Tässä käyttötavassa tarvitaan vain lähetin. Liitä RJ11-liitin
lähettimeen, liitä mittauskaapelin liittimet mitattavaan
kohteeseen ja kytke laite LAN-TEST-toimintatilaan. Paina
MODE-painiketta (3), kunnes LAN-TEST-toimintatilan
näyttö (8) syttyy ja LAN-TEST-tilanäyttö vilkkuu.
Pidä sitten MODE-painike (3) painettuna, kunnes
LAN-TEST-tilanäyttö (9) palaa jatkuvasti. Mittauspiiri
on suljettu, kun LAN-TEST-tilanäyttö (9) palaa. Jos
LAN-TEST-tilanäyttö (9) ei pala, mittauspiiri on avoin.
Katso myös vihje 1.
Vastaanotin RECV
Laite on paristojen asettamisen jälkeen käyttövalmis.
Laitteessa ei ole on/off-kytkintä. Laite on siis aina
aktiivisena.
LAN-TEST-toimintatilan
näyttö (8) palaa
LAN-TEST-toimintatilan
näyttö (8) ei pala
