  • Seite 1 MultiMeter-PocketBox CAT III 300 V...

  • Seite 2: Sicherheitshinweise

    Lesen Sie vollständig die Bedienungsanleitung und das bei- liegende Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben. Funktion / Verwendung Multimeter zur Messung im Bereich der Überspannungskategorie CAT III bis max. 300 V. Mit dem Messgerät können Gleich- und Wechselspannungsmessungen, Gleich- und Wechselstrommes- sungen, Durchgangs- und Diodenprüfung innerhalb der spezifizierten Bereiche durchgeführt werden.

  • Seite 3: Zusatz-Hinweis Zur Anwendung

    MultiMeter-PocketBox Außeneinsatz darauf, dass das Gerät nur unter entsprechenden Witterungsbedingungen bzw. bei geeigneten Schutzmaßnahmen eingesetzt wird. • Vergewissern Sie sich vor jeder Messung, dass der zu prüfende Bereich (z.B. Leitung), das Prüfgerät und das verwendete Zubebör (z.B. Anschlussleitung) in einwandfreiem Zustand sind. Testen Sie das Gerät an bekannten Spannungsquellen (z.B.

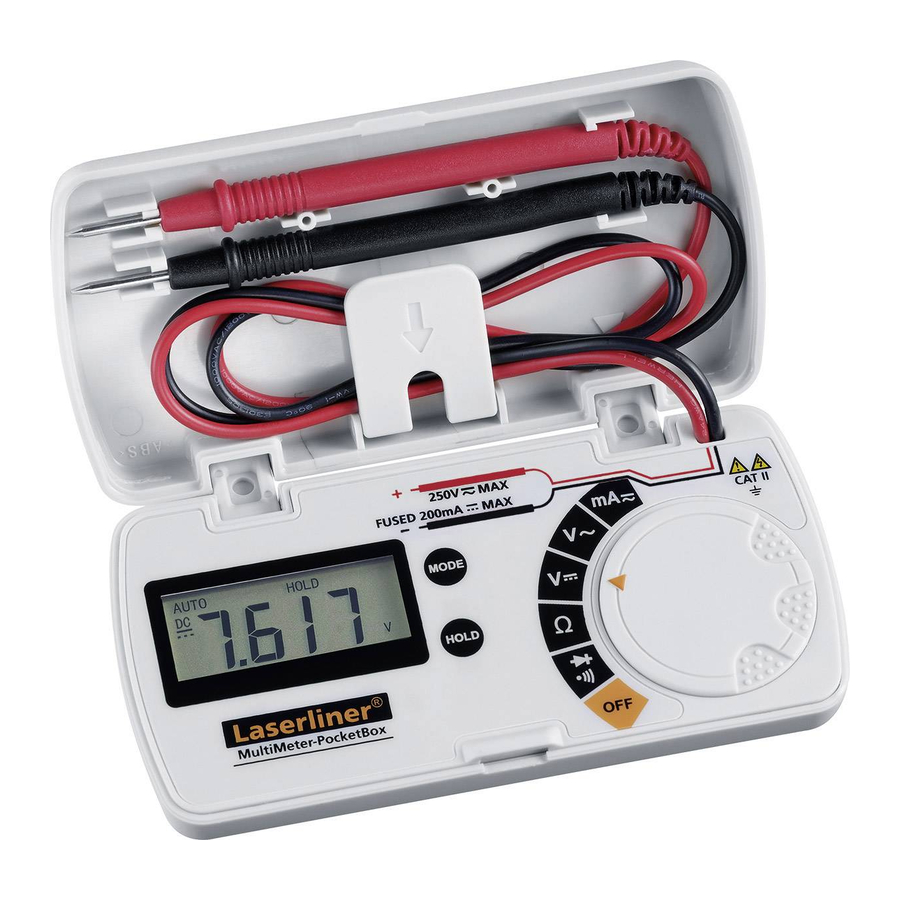

  • Seite 4 schwarz A Messwertanzeige 37mm (3 1/2 Stellen, 1999 digits) B Negativ Messwerte 15mm C Gleichgrößen (DC) D Wechselgrößen (AC) E Automatische Bereichswahl F Diodentest G Durchgangsprüfung 1 Drehschalter zur Einstel- H Aktueller Messwert lung der Messfunktion wird gehalten 2 Umschaltung der Batterieladung gering Messfunktion Messeinheiten:...
  • Seite 5 MultiMeter-PocketBox Berühren Sie nicht die grüne Leiterplatte. Halten Sie diese zudem von Verunreinigungen frei. 2 x LR44 1,5V Knopfzelle ANSI/NEDA 1166A Sicherung g DC schwarz Spannungsmessung DC Zur Spannungsmessung den Drehschalter gsmessung DC auf die Position „ “ stellen. Anschließend die Messkontakte mit dem Messobjekt verbinden.
  • Seite 6 ngsmessung DC standsmessung Widerstandsmessung schwarz Zur Widerstandsmessung den Drehschalter auf die Position „Ω“ stellen. Anschließend die Messkontakte mit dem Messobjekt verbinden. Der ermittelte Spannungsmessung DC Spannungsm Messwert wird im Display angezeigt. Sollte Spannungsmessung DC kein Messwert, sondern „O.L“ im Display angeigt werden, so ist entweder der Mess- bereich überschritten oder der Messkreis ist nicht geschlossen bzw.
  • Seite 7 Widerstandsmessung Widerstandsmessung MultiMeter-PocketBox schwarz Diodenprüfung Zum Diodentest den Drehschalter auf die fung Position „ “ stellen. Anschließend die Messkontakte mit der Widerstandsmessung Diode verbinden. Der ermittelte Messwert Durchgangsprüfung Durchgangsprüfung der Durchlassspannung wird im Display angezeigt. Sollte kein Messwert, sondern „O.L“ im Display angeigt werden, so wird die Diode in Sperrichtung gemessen oder die Diode ist defekt.

  • Seite 8: Eu-Bestimmungen Und Entsorgung

    Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik- Altgeräte getrennt gesammelt und entsorgt werden. Weitere Sicherheits- und Zusatzhinweise unter: http://laserliner.com/info?an=mumepobo...
