Forbind kabelklemmerne med RJ 11-tilslutningen
på senderen, tilslut kabelklemmerne til den
ønskede ledning, og sæt senderen i SCAN-
modus. Dette gøres ved at trykke på MODE-
knappen (3), til modus-indikatoren SCAN (7)
lyser konstant, og status-indikatoren SCAN (6)

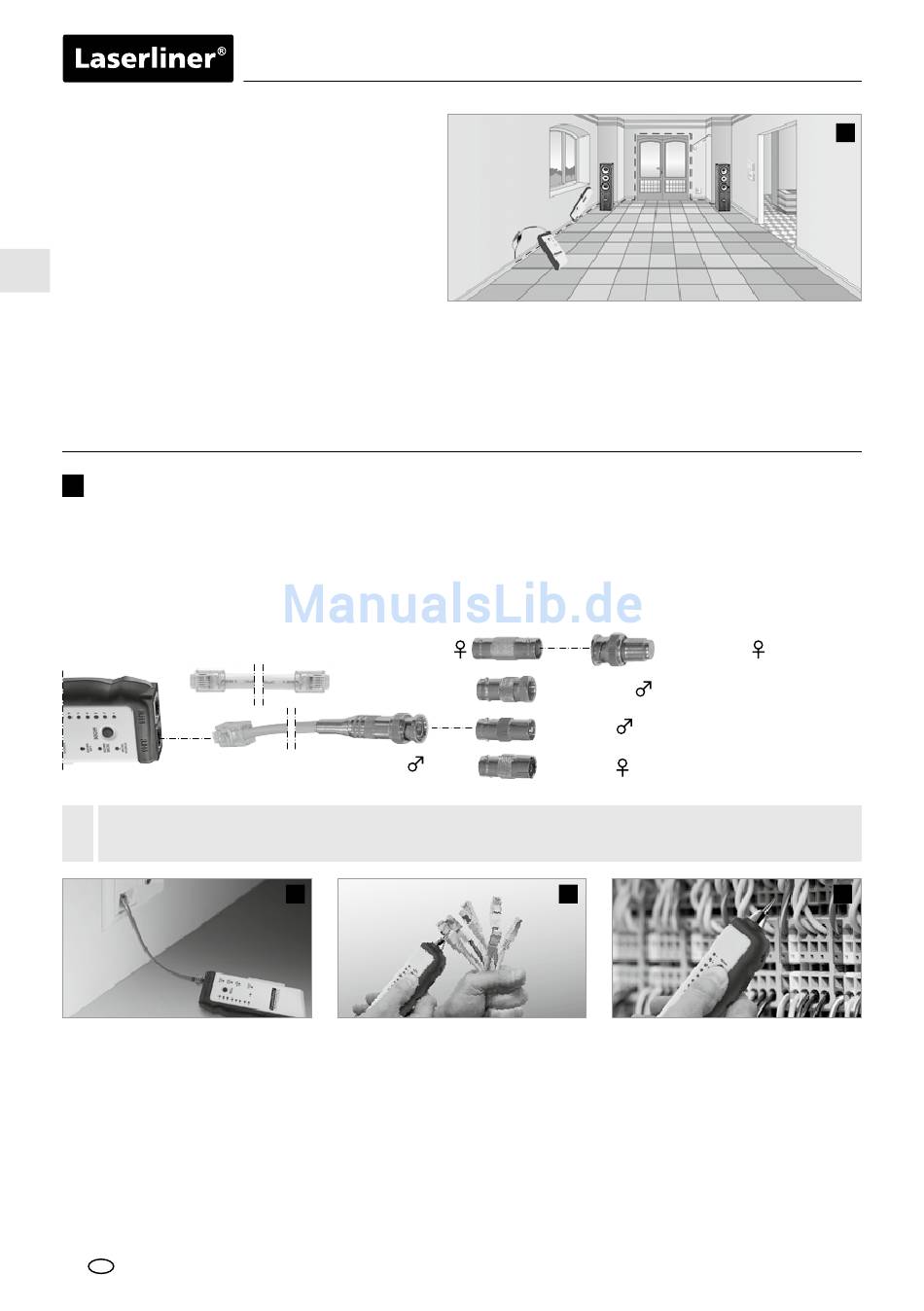

blinker. Herefter søger man efter ledningen ved
hjælp af modtageren med indtrykket Testmodus-
knap (21); se figur a. Signalet ved modtageren
indstilles til højeste lydstyrke (18) for at opnå
den maksimale måledybde.
Tip 2: Alt efter anvendelsesformål kan det være praktisk at skifte signaltype. Dette gøres ved at holde
MODE-knappen (3) inde, til status-indikatoren SCAN (6) lyser konstant. Når man trykker kortvarigt på
MODE-knappen (3), stilles signaltypen tilbage igen. Hvis status-indikatoren SCAN (6) blinker, angiver
den det modulerede signal; hvis den lyser konstant, angiver den det konstante signal.
6
Lokalisering af netværks-, telefon- og multimediekabel
samt de enkelte ledninger
Forbind adapterkablet eller de søgte kabler med sensoren, og sæt apparatet i SCAN-modus, eller slut evt.
senderen til et netværks- eller telefonstik; se figur b. Ved måling med kabelklemmerne forbindes den røde
klemme til den søgte ledning, mens den sorte forbindes med stel (jordledning eller afskærmning). Herefter
søger man den tilsluttede ledning med modtageren. Se også Tip 2.
RJ 11 / RJ 45
RJ 45
!
Det tilførte sendesignal i tilledningen kan blive overført til andre ledninger,
så snart disse forløber parallelt med tilledningen over længere strækninger.
Tip 3: Reducér modtagersignalet gradvis med lydstyrkeregulatoren (18) for bedre at kunne lokalisere
det søgte kabel. Det søgte kabel kan pejles ved hjælp af lydstyrkeforskelle og indikeres via den kraftigst
lysende statusindikator (19) eller den højeste signal-lydstyrke.
Tip 4: Man opnår de bedste søgeresultater, når målespidsen (15) har direkte metalkontakt med den søgte
ledning. Via denne berøring genereres et klart mere hørbart signalspring. Man opnår også stærkere signaler
ved kabelenderne (figur c) eller direkte på de enkelte ledninger (figur d).
Tip 5: Evt. driftsforstyrrelser (brummen osv.) kan reduceres ved at jorde retur- og afskærmningslederen i
måleledningen, Til dette formål kan en jording via sin egen hånd eller finger være tilstrækkelig.
20
DA
BNC
BNC
b
F-adapter
F-adapter (SAT)
tv-koax
tv-koax
c
a
(SAT)
d
