LaserLiner MultiCable-Checker Bedienungsanleitung Seite 29

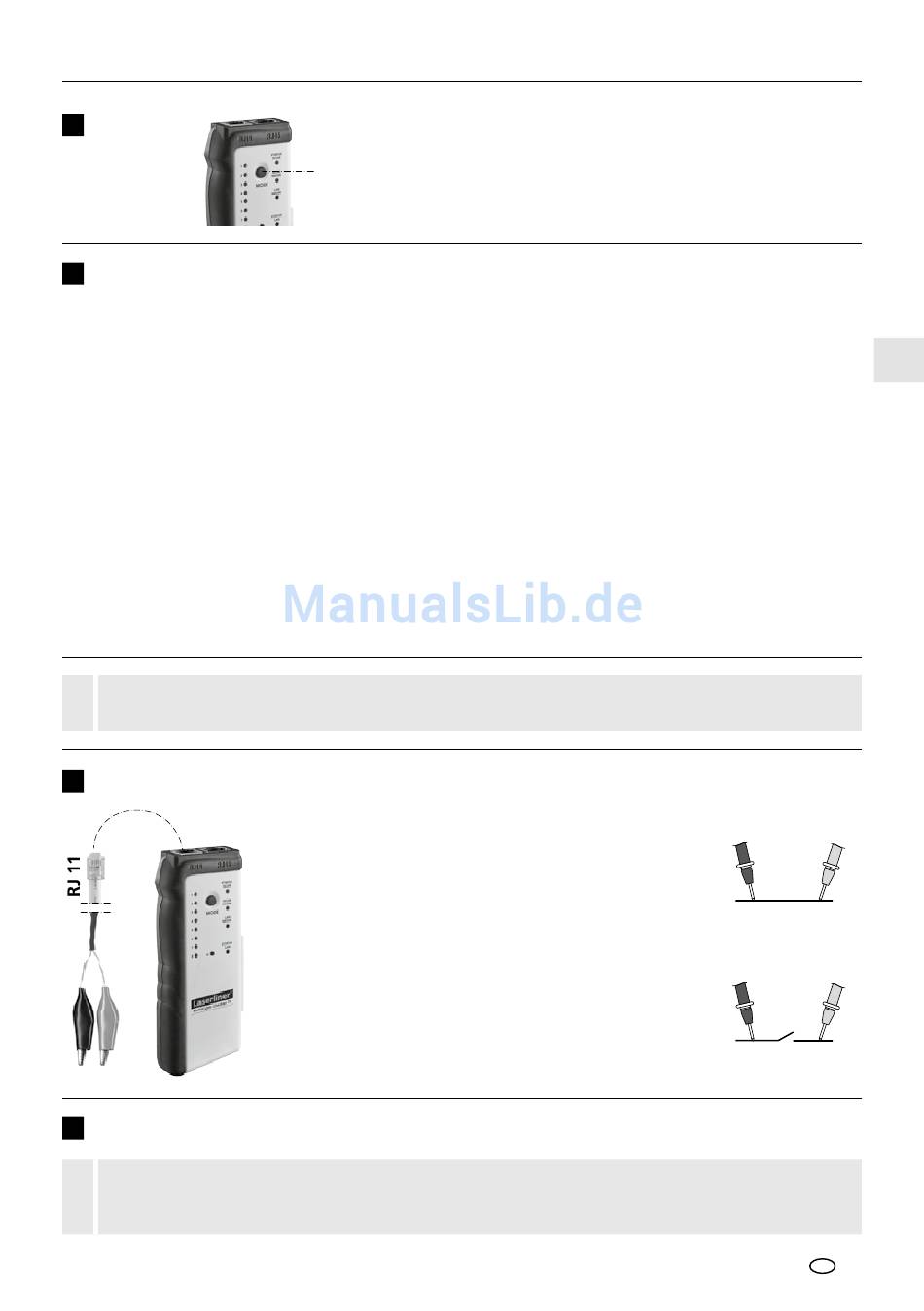

2
ON / OFF
Emisor TX
3
Revisión de la instalación de los cables LAN
Conectar el cable LAN (RJ 45) con el emisor y el receptor y cambiar el emisor al modo LAN-TEST. Pulsar para
ello el botón MODE (3) hasta que se encienda el indicador de modo LAN-TEST (8) y parpadee el indicador
de estado LAN-TEST (9). Comparar ahora la secuencia de los diodos 1 a 8 del emisor y del receptor.
Disponibilidad de paso en el cable:
– Las secuencias de los diodos son iguales en el emisor y el receptor: 1=1, 2=2 etc.
– La secuencia de los diodos no es igual en el emisor y en el receptor, p. ej. 1=8, 2=7 etc: conexiones de
cables cruzadas.
– Si también se enciende el diodo G en los dos aparatos está indicando que el cable está apantallado.
No hay disponibilidad de paso en el cable:
– Los diodos 1 a 8 permanecen apagados: cable defectuoso, p. ej. por rotura o bien enchufe sin contacto.
– Varios diodos (1 bis 8) se encienden simultáneamente y parpadean con irregularidad: cortocircuito en el
cable.
Consejo 1: La velocidad para la secuencia del indicador puede ser cambiada en el modo LAN-TEST
pulsando el botón (3). La velocidad para la secuencia se distingue por el parpadeo rápido y lento del
indicador de estado LAN-TEST (9).
!
¡No deben realizarse mediciones directamente sobre cables conductores de tensión o señales ni
en sus proximidades! Existe peligro de descargas eléctricas mortales y de daños en el aparato.
4
Comprobación de paso
5
Seguimiento de líneas
– Desconectar el circuito a medir de la tensión.
!
– Apantallamientos en el cable y en el entorno (tapas de metal, soportes de metal, etc.)
merman la profundidad de alcance del receptor.
Receptor RECV
ON: 1x
El aparato está preparado para funcionar directamente
OFF: 4x
después de colocarle las pilas. No dispone de interruptor
de encendido y apagado, por lo que siempre está activo.
Para esta aplicación sólo es necesario el emisor. Conectar
los bornes del cable con la conexión RJ 11, los bornes
del cable con el objeto de medición y cambiar el aparato
al modo de LAN-TEST. Pulsar para ello el botón MODE
(3) hasta que se encienda el indicador de modo LAN-
TEST (8) y parpadee el indicador de estado LAN-TEST.
Mantener luego el botón MODE (3) pulsado hasta que
se encienda la luz permanente del indicador de estado
LAN-TEST (9). Con el encendido del indicador de estado
LAN-TEST (9) finaliza el ciclo de prueba. Si no se enciende
el indicador de estado LAN-TEST (9), el ciclo de medición
está interrumpido. Véase al respecto también el consejo 1.
MultiCable-Checker
Indicador de modo
LAN-TEST (8) encen-
dido
Indicador de modo
LAN-TEST (8) no se
enciende
29
ES
