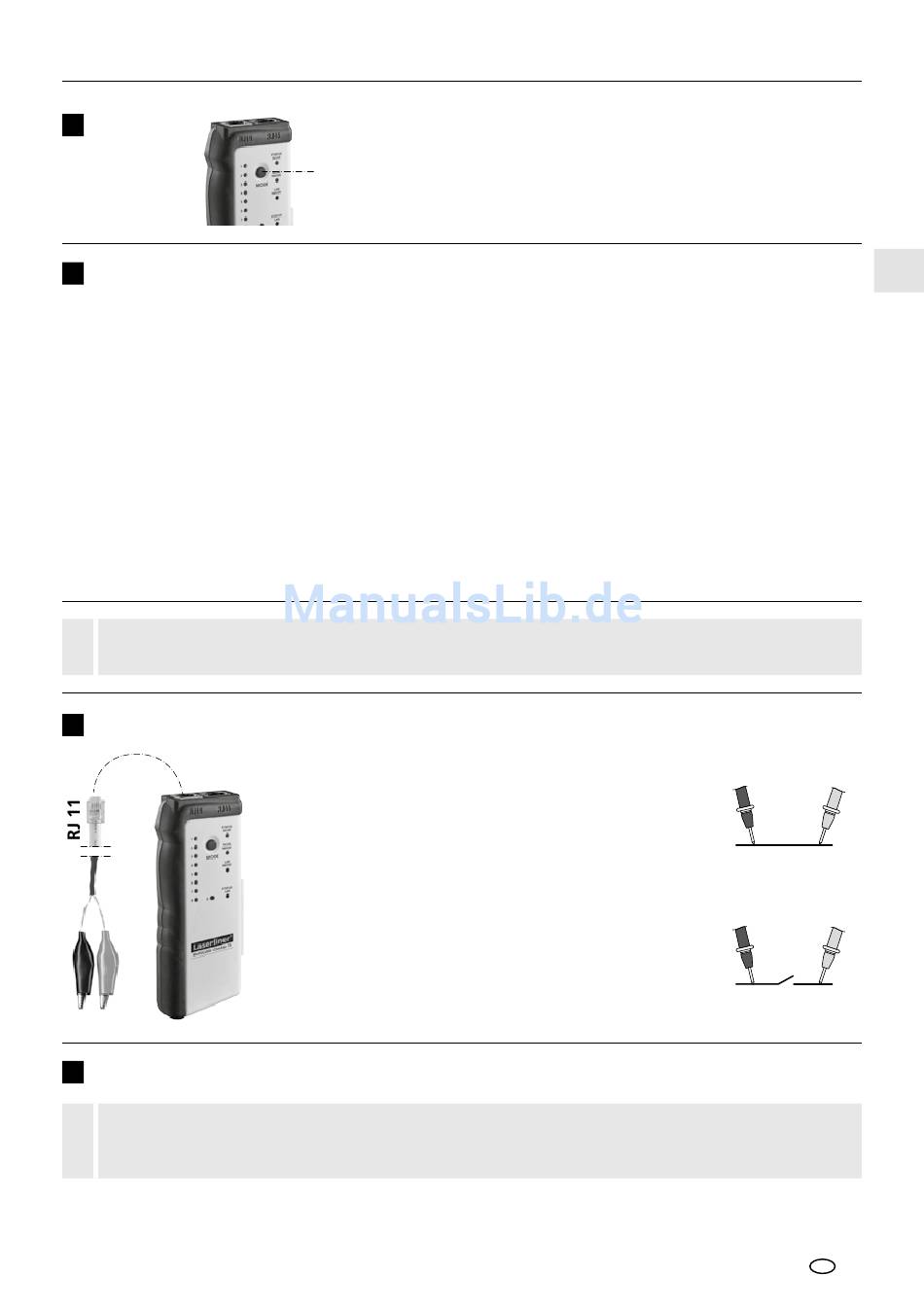

2
ON / OFF
Sender TX
3
Kontrol af kabelsamling ved LAN-kabler
Forbind LAN-kablet (RJ 45) med senderen, og sæt senderen i LAN-TEST-modus. Dette gøres ved at trykke
på MODE-knappen (3), til modus-indikatoren LAN-TEST (8) lyser konstant, og status-indikatoren LAN-TEST
(9) blinker. Sammenlign nu lyssekvensen for diode 1 til 8 fra sender og modtager.
Der er gennemgang i kablet:
– Lyssekvensen fra sender og modtager er ens: 1=1, 2=2 osv.
– Lyssekvens fra sender og modtager forskellig, fx 1=8, 2=7 osv.: Kabeltilslutninger krydset.
– Hvis også diode G lyser på begge apparater, betyder det, at kablet er afskærmet.
Der er ingen gennemgang i kablet:
– Dioderne 1 til 8 lyser ikke: Kabel beskadiget, fx pga. kabelbrud eller stik uden kontakt.
– Flere dioder (1 til 8) blinker samtidigt og uregelmæssigt: Kortslutning i kablet
Tip 1: I LAN-TEST-modus kan lyssekvens-hastigheden omstilles ved at trykke på knappen (3).
Sekvenshastigheden angives ved, at status-indikatoren LAN-TEST (9) blinker langsomt eller hurtigt.
!
Der må ikke udføres målinger i nærheden af eller direkte på spændings- eller signalførende
kabler! Man risikerer at få livsfarlige elektriske stød samt at ødelægge apparatet.
4
Gennemgangstest
5
Forfølgning af ledninger
– Gør målekredsen spændingsfri.
!
– Afskærmninger i kablet og i omgivelserne (metalafdækninger,
metalrammekonstruktioner, osv.) reducerer modtagerens pejlingsdybde.
ON: 1x
OFF: 4x
Til dette anvendelsesformål kræves kun senderen.
Forbind kabelklemmerne med RJ 11-tilslutningen,
slut kabelklemmerne til måleobjektet, og sæt appa-
ratet i LAN-TEST-modus. Dette gøres ved at trykke på
MODE-knappen (3), til modus-indikatoren LAN-TEST (8)
lyser konstant, og status-indikatoren LAN-TEST blinker.
Derefter holder man MODE-knappen (3) inde, til
status-indikatoren LAN-TEST (9) lyser konstant. Når
status-indikatoren LAN-TEST (9) lyser, betyder det,
at testkredsen er sluttet. Hvis status-indikatoren
LAN-TEST (9) ikke lyser, betyder det, at målekredsen
er afbrudt. Se også Tip 1.
MultiCable-Checker
Modtager RECV
Apparatet er klar til brug, så snart batterierne er
indsat. Apparatet har ingen separat Tænd/Sluk-
kontakt og er dermed altid aktivt.
Modus-indikator
LAN-TEST (8) lyser
Modus-indikator
LAN-TEST (8) lyser
ikke
19
DA
