Messerhalter E
11
86
87
86
83
Leica RM2235
10
9
83

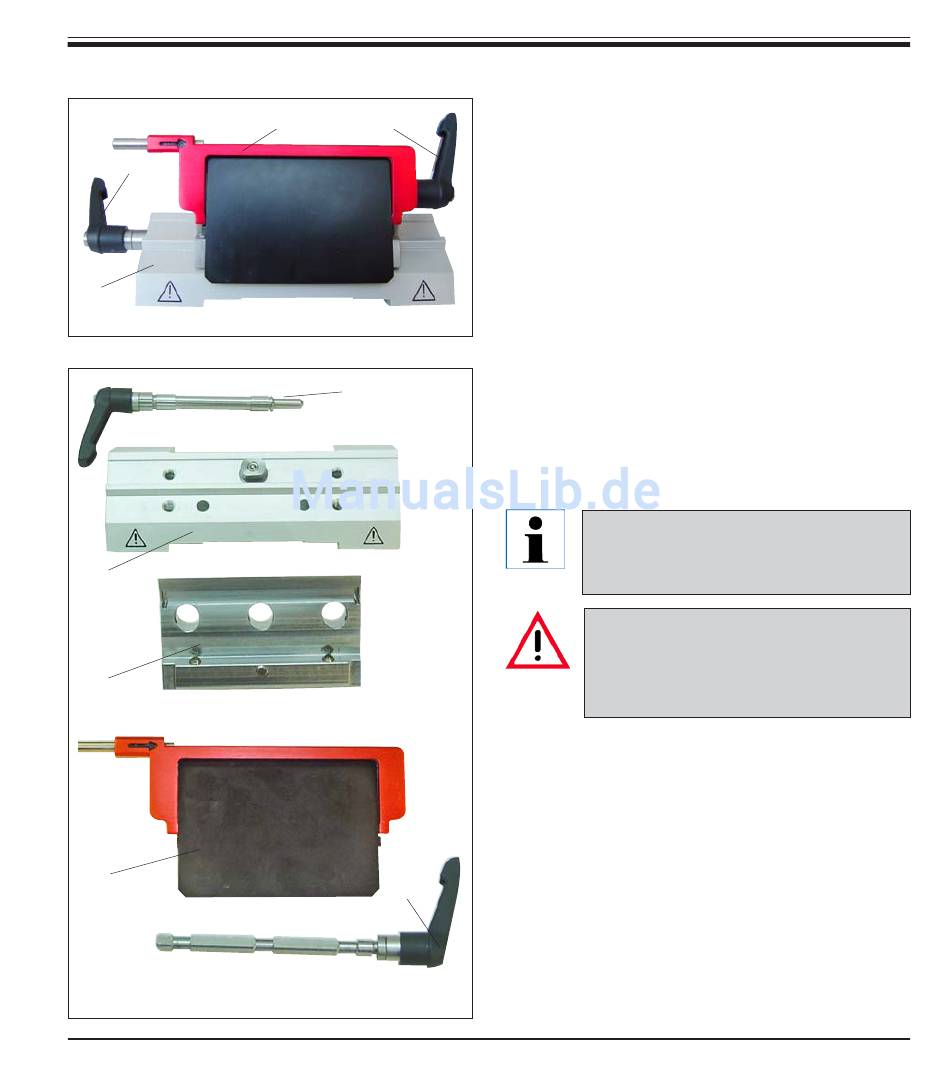

Abb. 55
11
10
Abb. 56
8. Reinigung und Wartung
Zur Reinigung den Messerhalter auseinander-
nehmen. Dazu wie folgt vorgehen:
• Fingerschutz (9) nach unten klappen.
• Klemmhebel (11) der Lateralverschiebung
nach vorn drehen und seitlich herausziehen.
• Den Messerhalter-Grundkörper (86) mit der
Andruckplatte (83) verschieben, bis er sich
vom Segmentbogen (87) abnehmen lässt.
• Klemmhebel (10) der Klinge nach unten dre-
hen und seitlich herausziehen.
• Andruckplatte (83) abnehmen.
• Alle Teile des Messerhalters reinigen.
Beim Reinigen von mehren Messer-
haltern gleichzeitig, dürfen die Einzel-
teile nicht vertauscht werden!
Zum Reinigen und Entfernen von Pa-
raffin kein Xylol oder Reinigungsmit-
tel, die Alkohol enthalten (z.B. Glas-
reiniger), verwenden.
• Messerhalter trocknen und wieder zusam-
mensetzen.
• Nach der Reinigung die beweglichen Teile
des Messerhalters dünn mit dem Triebteile-
Öl einölen (siehe auch Kap. 8.3).
• Beim Einbau der Andruckplatte (83) darauf
achten, dass die Oberkante parallel und auf
gleicher Höhe mit der hinteren Kante des
Messerhalter-Grundkörpers (86) ist.
