3-Klemmen-Widerstandsmessung mit Nullabgleich (DET4TD2, DET4TR2,
DET4TC2 und DET4TCR2)
Unter gewissen Umständen kann der Widerstand des Testkabels, das an die zu testende Elektrode
angeschlossen ist, selbst einen signifikanten Teil des Widerstands der Messelektrode ausmachen. Dieser
Effekt kann bei Anwendung der in diesem Abschnitt beschriebenen Nullabgleichstechnik behoben
werden.
1. Vergewissern Sie sich, dass der Drehschalter sich in der Position O O FF befindet.
2. Schließen Sie das Instrument gemäß Abb. 25 an.

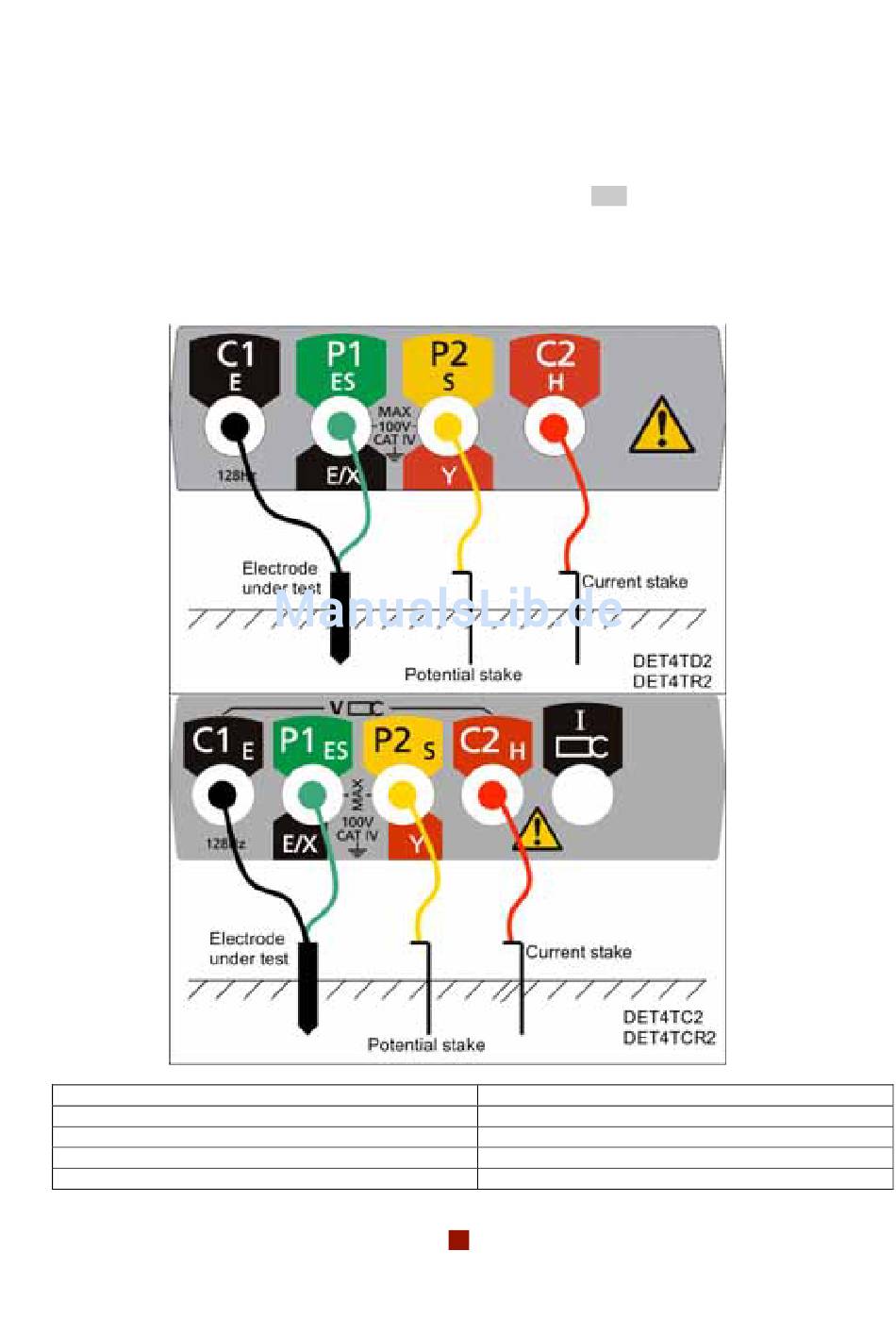

Abb. 25: Anschluss des Instruments zur Messung des 3-Klemmen-Widerstands mit
MAX-100V-CAT IV
Potential stake
Current Stake
Electrode under test
3. Stellen Sie den Drehschalter auf die Position
Nullabgleich
English
MAX-100V-CAT IV
Potenzialelektrode
Stromelektrode
Zu testende Elektrode
