Da die elektrische Einrichtung im Werk sorgfältig
kontrolliert wurde,
Schaltverbindungen
vorgenommen werden.
Die Elektroanschlüsse müssen unbedingt spannungslos
von einem Elektrofachmann durchgeführt werden.
Für die Anschlüsse sind die Angaben der Schaltpläne sowie
nachstehende Angaben zu beachten.
Die Installation und die Anschlüsse sind nach den geltenden Normen
durchzuführen. Für die Konformität der elektrischen Anlage muss die
Netzzuleitung des Geräts über einen allpoligen Schalter mit einer
Kontaktöffnungsweite über 3 mm oder eine Stromsteckdose geführt
werden. Die Erdung ist gemäß der Norm NFC 15100 vorzunehmen.
Alle Anschlüsse erfolgen an den vorgesehenen Klemmleisten
im Schaltfeld.

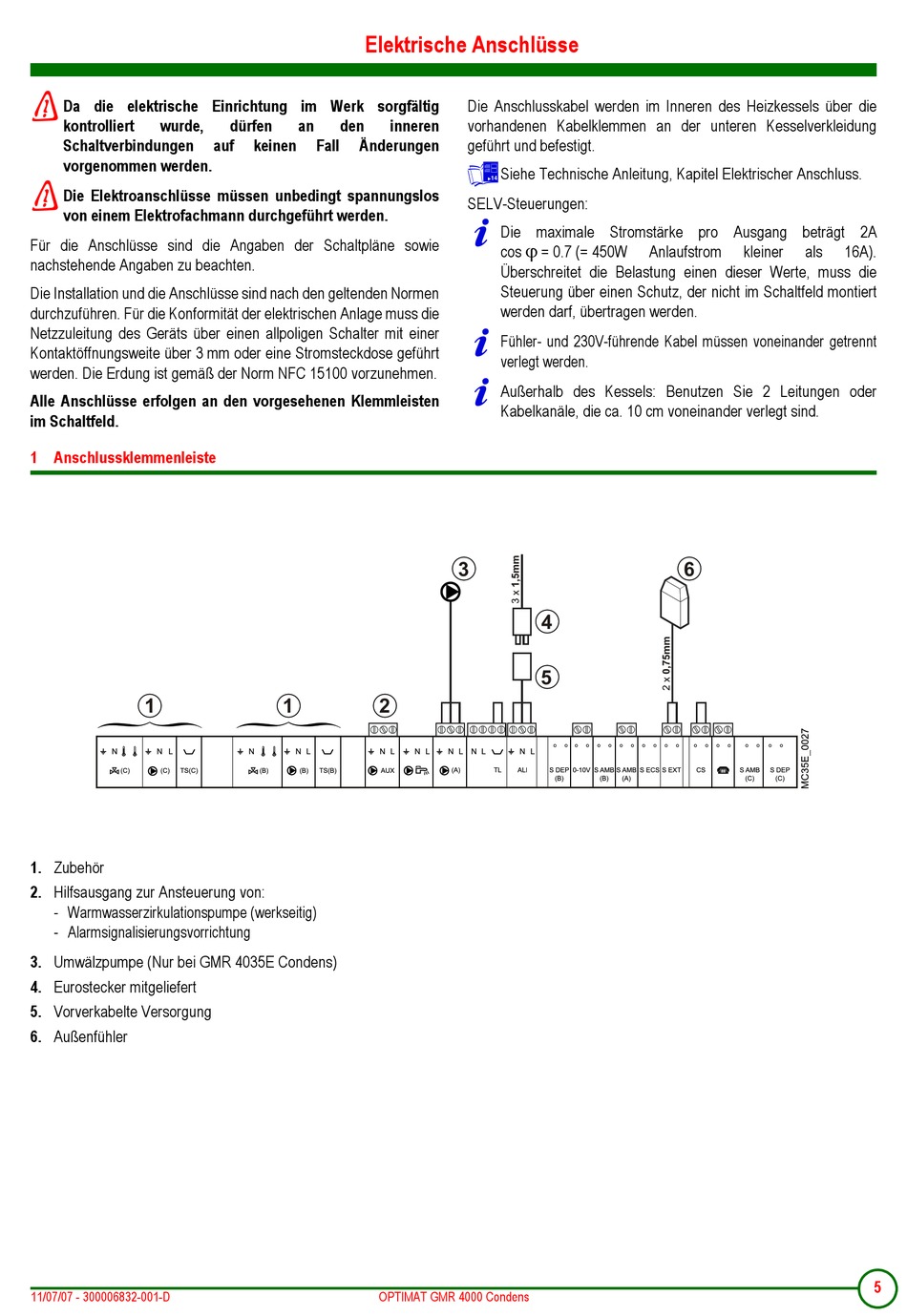

1 Anschlussklemmenleiste

1. Zubehör
2. Hilfsausgang zur Ansteuerung von:
- Warmwasserzirkulationspumpe (werkseitig)
- Alarmsignalisierungsvorrichtung
3. Umwälzpumpe (Nur bei GMR 4035E Condens)
4. Eurostecker mitgeliefert
5. Vorverkabelte Versorgung
6. Außenfühler
11/07/07 - 300006832-001-D
Elektrische Anschlüsse
dürfen an den
auf keinen Fall Änderungen
OPTIMAT GMR 4000 Condens
Die Anschlusskabel werden im Inneren des Heizkessels über die
inneren vorhandenen Kabelklemmen an der unteren Kesselverkleidung
geführt und befestigt.
Siehe Technische Anleitung, Kapitel Elektrischer Anschluss.
SELV-Steuerungen:
Die maximale Stromstärke pro Ausgang beträgt 2A
ϕ
cos = 0.7 (= 450W
Überschreitet die Belastung einen dieser Werte, muss die
Steuerung über einen Schutz, der nicht im Schaltfeld montiert
werden darf, übertragen werden.
Fühler- und 230V-führende Kabel müssen voneinander getrennt
verlegt werden.
Außerhalb des Kessels: Benutzen Sie 2 Leitungen oder
Kabelkanäle, die ca. 10 cm voneinander verlegt sind.
Anlaufstrom kleiner als 16A).
