4. Anlage

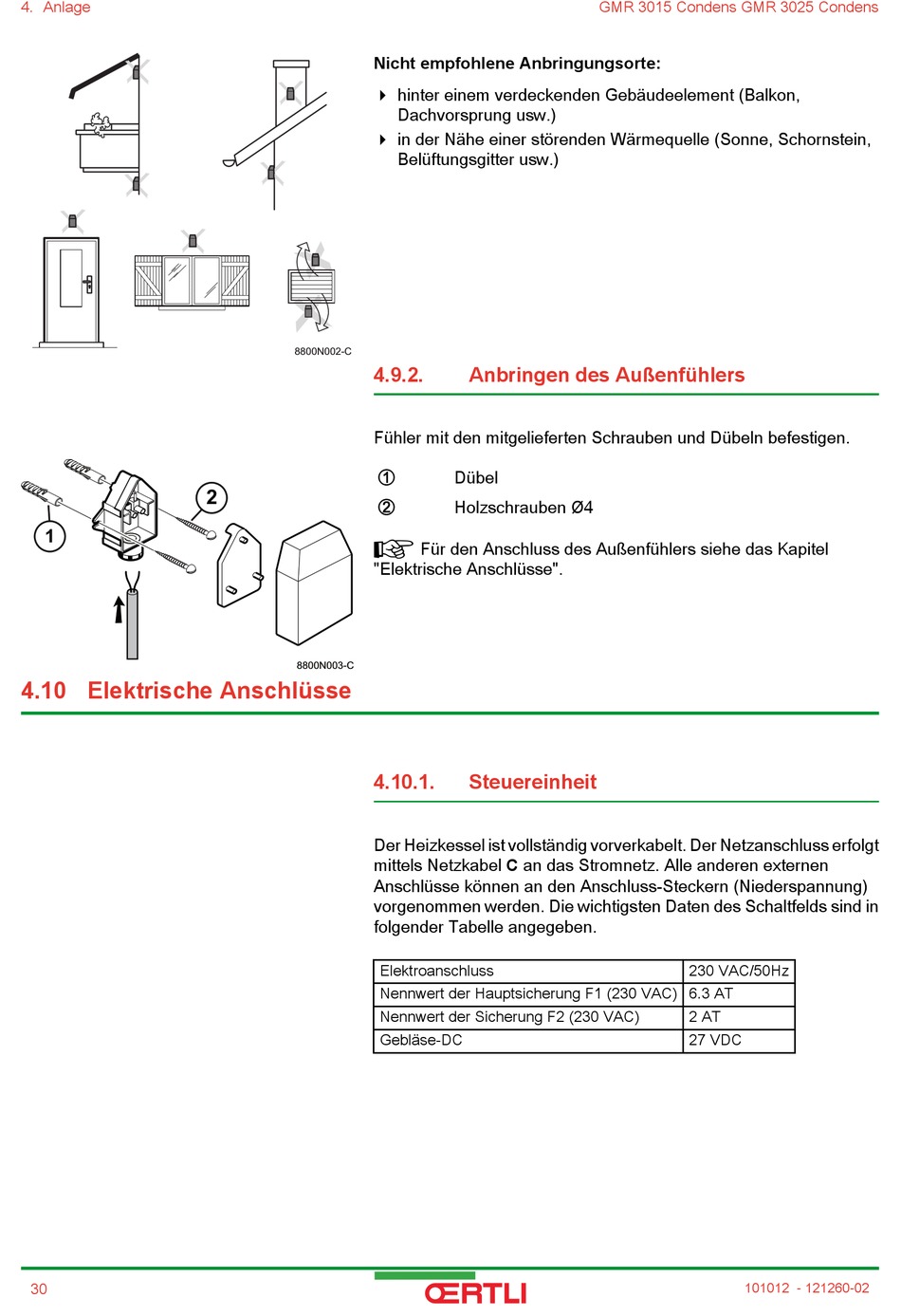

4.10 Elektrische Anschlüsse
30
Nicht empfohlene Anbringungsorte:
4 hinter einem verdeckenden Gebäudeelement (Balkon,
4 in der Nähe einer störenden Wärmequelle (Sonne, Schornstein,
8800N002-C
4.9.2.
Fühler mit den mitgelieferten Schrauben und Dübeln befestigen.
2
¼ Für den Anschluss des Außenfühlers siehe das Kapitel
"Elektrische Anschlüsse".
8800N003-C
4.10.1.
Der Heizkessel ist vollständig vorverkabelt. Der Netzanschluss erfolgt
mittels Netzkabel C an das Stromnetz. Alle anderen externen
Anschlüsse können an den Anschluss-Steckern (Niederspannung)
vorgenommen werden. Die wichtigsten Daten des Schaltfelds sind in
folgender Tabelle angegeben.
Dachvorsprung usw.)
Belüftungsgitter usw.)
Anbringen des Außenfühlers
Dübel
A
Holzschrauben Ø4
Z
Steuereinheit
Elektroanschluss
Nennwert der Hauptsicherung F1 (230 VAC) 6.3 AT
Nennwert der Sicherung F2 (230 VAC)
Gebläse-DC
GMR 3015 Condens GMR 3025 Condens
230 VAC/50Hz
2 AT
27 VDC
101012 - 121260-02
