OPTIMAT
GMR 1000 CONDENS
Entspricht den Vorschriften folgender Richtlinien:
- 92/42 EWG Wirkungsgrad Richtlinie
- 90/396 EWG Gasgeräte Richtlinie
- 73/23 EWG Niederspannungsrichtlinie
- 89/336 EWG Elektromagnetische Empfindlichkeit
- Produkt-Ident-Nr.: CE 0063BQ3009
- Klasse 5 nach EN 297 PrA2
BESCHREIBUNG

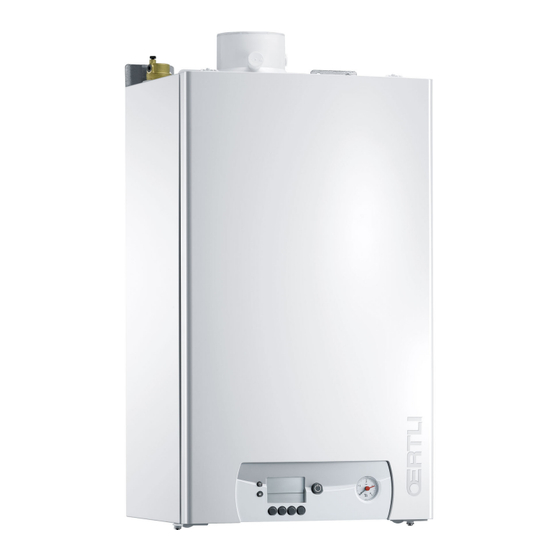

Gas-Brennwertwandkessel GMR 1000 mit
modulierendem Edelstahlbrenner und Edelstahl-
Wärmetauscher, eingebauter 2-stufigen
Heizungsumwälzpumpe
Dreiwegeumschaltventil für die Brauch-
wasserbereitung, Montageplatte mit den
erforderlichen Wartungshähnen, Gas-Absperrhahn
mit thermischer Sicherung, witterungsgeführte
Regelung
(Außenfühler und Speicherfühler + Raumstation
gegen Mehrpreis)
- modulierender Betrieb zwischen 25 und 100%
Leistung
- einfaches, funktionelles, bedienerfreundliches
Schaltfeld
- Bedienebene mit Multifunktionsanzeige für
Temperatur, Betriebszustände und Fehlercodes
- Heizungsmanager mit witterungsgeführter
Regelung für einen direkten Heizkreis und
Warmwasservorrang. Der Manager passt das
Qualitätssicherung ISO 9001-2000
Gasbrennwert-Wandkessel
für Heizung- und
Trinkwassererwärmung
Leistung von 6 bis 24 kW
Betriebsverhalten an jede noch so ungünstige
Situation an, so dass Störabschaltungen nur in
extremen Situationen erfolgen.
- Hoher Normnutzungsgrad bis 109%
- Niedrige Schadstoffemissionen NOx < 65 ppm
- Schutzart: IPX4D
- leises Betriebsgeräusch < 44 dB(A)
BETRIEBSARTEN NACH DVGW-TRGI
B23 – C13 x – C33 x – C43 x - C53 – C63 x
GASGERÄTE KATEGORIE
II 2ELL3P
Werbung
Verwandte Anleitungen für OERTLI OPTIMAT GMR 1000 CONDENS
Inhaltszusammenfassung für OERTLI OPTIMAT GMR 1000 CONDENS
- Seite 1 OPTIMAT GMR 1000 CONDENS Gasbrennwert-Wandkessel für Heizung- und Trinkwassererwärmung Leistung von 6 bis 24 kW Entspricht den Vorschriften folgender Richtlinien: - 92/42 EWG Wirkungsgrad Richtlinie - 90/396 EWG Gasgeräte Richtlinie - 73/23 EWG Niederspannungsrichtlinie - 89/336 EWG Elektromagnetische Empfindlichkeit - Produkt-Ident-Nr.: CE 0063BQ3009 - Klasse 5 nach EN 297 PrA2 BESCHREIBUNG Gas-Brennwertwandkessel GMR 1000 mit...
- Seite 2 Gasbrennwert-Wandkessel Abmessungen 328,5 71,5 132,5 73,3 2000 Heizungsvorlauf Ø 22 mm Aussen Gaszufuhr Ø 22 mm Aussen Ø 570 Heizungsrücklauf Ø 22 mm Aussen Anschluss Doppelrohr Abgas/Frischluft Ø 60/100 mm Ausgang WWE R 3/4 Kaltwasseranschluss R 3/4 R : Außengewinde...
- Seite 3 Technische Daten Montageplatte mit Abgas/Frischluftanschluss 60/100 mit Messstutzen Aufhängung oben, Wartungshähnen Ausdehnungs unten gefäß 8 Liter 1 bar Automati- Vordruck scher Entlüfter Zünd- und Ionisations- elektrode Gasarmatur 2-stufige Heizungs- umwälzpumpe MCR_Q0005 Plattenwär- Edelstahl- Edelstahl Sicher- metauscher Wärmetauscher Vormischbrenner heitsventil für Warm- für höchste Energie-aus- 3 bar wasserbe-...
- Seite 4 Gasbrennwert-Wandkessel Das Elektroschaltfeld Die Gasbrennwertkessel OPTIMAT GMR 1000 Condens sind mit einem Heizungsmanager ausgestattet, der das Betriebsverhalten an jede noch so ungünstige Situation anpasst, so dass Störabschaltunen weitgehend vermieden werden. Das übersichtliche Bedienfeld zeigt den aktuellen Betriebszustand an, und durch übersichtlich angeordnete Bedienknöpfe können die gewünschten Einstellungen vorgenommen werden.
- Seite 5 Das Zubehör für den Gas-Brennwert-Wandkessel GMR 1000 Condens Wandabstandsrahmen - Kolli HG19 - Art.Nr. 100005628 Distanzrahmen um die Anschlussrohrleitungen (Rohrsatz) hinter dem Wandkessel nach oben zu führen. Der Rohrsatz muss extra bestellt werden. Bild zeigt den Abstandsrahmen mit der zum Lieferumfang gehö- renden Montageplatte mit Wartungshähnen.
- Seite 6 Gasbrennwert-Wandkessel Installationshinweise Die Gas-Brennwert-Wandkessel können auch in einem Wandschrank installiert werden. Die Mindest-Wandabstände sind in der beilie- genden Raumskizze angegeben. Da die Kessel Nach der Schutzart IPX4D geprüft sind, ist eine Installation auch in der Küche oder im Bad möglich. Gasanschluss Die Gasanschlüsse sind entsprechend der DVGW-TRGI bzw.
- Seite 7 Für jede Einbausituation das passende Abgassystem. Ob im Wohnbereich oder in einem separaten Heizraum, im Keller oder im Dachgeschoss: Egal wo der OPTIMAT GMR 1000 installiert wird, OERTLI bietet das passende Abgassystem aus Kunstoff (PPs). Die Auswahl des für den jeweiligen Anwendungsfall geeigneten Abgassystems ist abhängig vom Aufstellort des Kessels, der Betriebs- weise sowie den baulichen Gegebenheiten.
- Seite 8 Schrägdach mit Flachdach Dachbodendurchquerung Ausschreibungstext: Gas-Brennwert Kompakt Kessel Optimat GMR 1000 Condens Kompakter anschlussfertiger Brennwert Wandkessel mit Edelstahl-Wärmetauscher, für energiesparenden, umweltscho- nenden Betrieb für Erdgas E (Werkseinstellung) bzw. LL oder Flüssiggas Für raumluftabhängigen oder raumluftunabhängigen Betrieb Heizungsmanager mit witterungsgeführter Regelung (Außenfühler ist Zubehör). Montageplatte mit den erforderlichen Wartungshähnen, Gasabsperrhahn mit thermischer Sicherung, integrierte 2-stufige Heizungs-Umwälzpumpe,...
