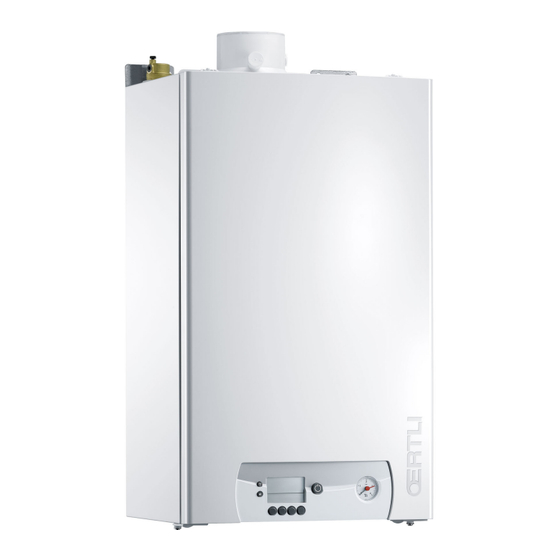

OERTLI OPTIMAT GMR 1000 Condens Installationsanleitung
Vorschau ausblenden
Andere Handbücher für OPTIMAT GMR 1000 Condens:
- Installationsanleitung (88 Seiten) ,
- Installations- und wartungsanleitung (84 Seiten) ,
- Technische anleitung (68 Seiten)
Verwandte Anleitungen für OERTLI OPTIMAT GMR 1000 Condens
Inhaltszusammenfassung für OERTLI OPTIMAT GMR 1000 Condens
- Seite 1 Deutsch 21/03/07 OPTIMAT GMR 1000 Condens Gas-Brennwert-Wandkessel Installations- Anleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Benutzte Symbole ................3 Sicherheitshinweis . -
Seite 3: Benutzte Symbole
Benutzte Symbole Vorsicht Gefahr Wichtige Information Personen- und Sachschadengefahr. Für die Sicherheit der Bitte berücksichtigen Sie die Hinweise um den Komfort aufrecht Personen und der Teile müssen die Anweisungen zu gewährleisten unbedingt beachtet werden Verweis Verweis auf andere Anleitungen oder Seiten der Anleitung WWE:Warmwasser Sicherheitshinweis 1 Montage / Installation... -
Seite 4: Montage
Montage Lesen Sie bitte die folgenden Hinweise zur Montage und 2 Montage Inbetriebnahme genau durch, bevor Sie Ihr Gerät in Betrieb nehmen. 1 Erforderliche Abstände Um an die zu wartenden und zu prüfenden Teile zu gelangen, muss die vordere Platte/Abdeckung des Kessels abgenommen werden. Ausreichend Freiraum um den Heizkessel vorsehen, um den Zugang sicherzustellen: - 60 cm vor dem Kessel,... -
Seite 5: Gas- Und Wasseranschluss
Gas- und Wasseranschluss 1 Wasserdurchsatz Die GMR-Heizkessel sind ab Werk mit einem Bypass mit Maximale Temperatur des Heizkreises: 75 °C. automatischem Durchfluss ausgestattet, der den ordnungsgemäßen Betrieb von Systemen sicherstellt, die an allen Wärmequellen über Thermostatventile verfügen. Die maximale Temperaturdifferenz zwischen dem Vorlauf- und dem Rücklaufwasser sowie die Temperaturanstiegsrate am Vorlauf werden durch die Einstellung des Heizkessels beschränkt. -
Seite 6: Heizungsanschluss
3 Heizungsanschluss Anschluss der Heizungsrücklaufleitung Anschluss der Vorlaufleitung für Zentralheizung Frankreich: Frankreich: - Die Vorlaufleitung für Heizwasser anschließen: Innendurchmesser - Rücklaufleitung für Heizwasser anschließen: Innendurchmesser 18 mm. 18 mm. Deutschland + Belgien: Deutschland + Belgien: - Die Vorlaufleitung für Heizwasser - Rücklaufleitung für Heizwasser anschließen: Außendurchmesser anschließen:Außendurchmesser 22 mm. -
Seite 7: Gasanschluss
4 Gasanschluss Frankreich: Gaszufuhrleitung Die geltenden Vorschriften und insbesondere das Lastenheft für Gasinstallationen NF P45-204 einhalten. Gemäß Verordnung vom 02.08.77 macht der mit dem Montagerahmen des Heizkessels gelieferte Gasabsperrhahn die Anbringung eines Absperrhahns in der Nähe des Heizkessels überflüssig, weil : Der Gasanschluss ist starr ausgeführt. Bei der Demontage des Heizkessels verbleibt der Gashahn am Montagerahmen und kann mit einem 3/4"-Verschluss mit flacher Dichtung verschlossen werden. -
Seite 8: Befüllung Der Anlage
Befüllung der Anlage Mit dem Montagerahmen werden ein Verbindungsstück, ein T-Stück Das Kupferrohr mit einem Rohrschneider auf die benötigte und die Kupferverrohrung geliefert. Länge kürzen. 1 Nur Heizung Anschlussstück für Kupferrohr Ø10. a: Für zu verlötendes Kupferrohr (Durchmesser 10 mm) Bei Anlagen ohne Warmwasserspeicher werden Stopfen mitgeliefert, um den Vor-/Rücklauf für den Speicher zu verschließen. - Seite 9 Den Heizkessel mit dem mitgelieferten Befestigungswinkel Klemmring- bzw. Schneidring-Verschraubungen waagerecht an einer Wand mit ausreichender Tragkraft Flachanschluss befestigen Die Schutzkappen von allen Wasserein- und -ausgängen des Kessels abnehmen. 21/03/07 - 300009528-001-C GMR 1000 Condens...
- Seite 10 Anschluss der Kondensatablaufleitung Anschluss der Fußbodenheizung Wenn Kunststoffrohre verwendet werden, müssen sie luftdicht sein und den DIN-Normen 4726/4729 entsprechen. Die Installation eines Fußbodenheizungssystems mit getrennter Pumpe muss so erfolgen, dass die Pumpe kein Wasser zuführt, wenn keine Wärmeanforderung vorliegt. Daher muss zwischen dem System und dem Heizkessel eine hydraulische Weiche eingebaut werden.
-
Seite 11: Elektrischer Anschluss
Elektrischer Anschluss Die Elektroanschlüsse müssen unbedingt spannungslos von einem Elektrofachmann durchgeführt werden. Siehe "Technische Anleitung": Elektrischer Anschluss , Elektrischer Schaltplan. 21/03/07 - 300009528-001-C GMR 1000 Condens... - Seite 12 OERTLI THERMIQUE SAS - Technische Änderungen vorbehalten.
