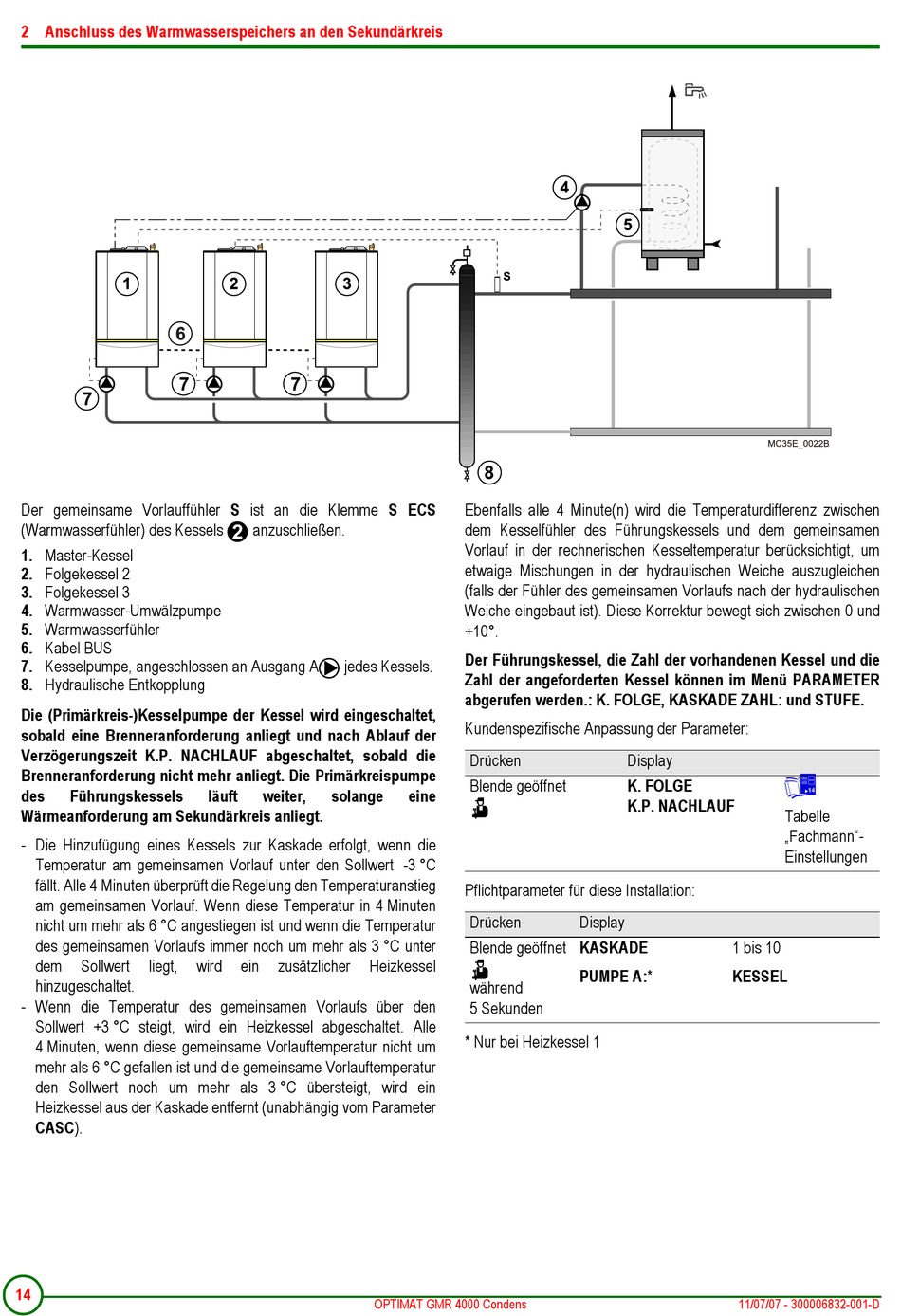

2 Anschluss des Warmwasserspeichers an den Sekundärkreis
Der gemeinsame Vorlauffühler S ist an die Klemme S ECS
(Warmwasserfühler) des Kessels
1. Master-Kessel
2. Folgekessel 2
3. Folgekessel 3
4. Warmwasser-Umwälzpumpe
5. Warmwasserfühler
6. Kabel BUS
7. Kesselpumpe, angeschlossen an Ausgang A
8. Hydraulische Entkopplung
Die (Primärkreis-)Kesselpumpe der Kessel wird eingeschaltet,
sobald eine Brenneranforderung anliegt und nach Ablauf der
Verzögerungszeit K.P. NACHLAUF abgeschaltet, sobald die
Brenneranforderung nicht mehr anliegt. Die Primärkreispumpe
des Führungskessels
Wärmeanforderung am Sekundärkreis anliegt.
- Die Hinzufügung eines Kessels zur Kaskade erfolgt, wenn die
Temperatur am gemeinsamen Vorlauf unter den Sollwert -3 °C
fällt. Alle 4 Minuten überprüft die Regelung den Temperaturanstieg
am gemeinsamen Vorlauf. Wenn diese Temperatur in 4 Minuten
nicht um mehr als 6 °C angestiegen ist und wenn die Temperatur
des gemeinsamen Vorlaufs immer noch um mehr als 3 °C unter
dem Sollwert liegt,
hinzugeschaltet.
- Wenn die Temperatur des gemeinsamen Vorlaufs über den
Sollwert +3 °C steigt, wird ein Heizkessel abgeschaltet. Alle
4 Minuten, wenn diese gemeinsame Vorlauftemperatur nicht um
mehr als 6 °C gefallen ist und die gemeinsame Vorlauftemperatur
den Sollwert noch um mehr als 3 °C übersteigt, wird ein
Heizkessel aus der Kaskade entfernt (unabhängig vom Parameter
CASC).
14
anzuschließen.
jedes Kessels.
läuft weiter, solange
wird ein zusätzlicher
Ebenfalls alle 4 Minute(n) wird die Temperaturdifferenz zwischen
dem Kesselfühler des Führungskessels und dem gemeinsamen
Vorlauf in der rechnerischen Kesseltemperatur berücksichtigt, um
etwaige Mischungen in der hydraulischen Weiche auszugleichen
(falls der Fühler des gemeinsamen Vorlaufs nach der hydraulischen
Weiche eingebaut ist). Diese Korrektur bewegt sich zwischen 0 und
+10°.
Der Führungskessel, die Zahl der vorhandenen Kessel und die
Zahl der angeforderten Kessel können im Menü PARAMETER
abgerufen werden.: K. FOLGE, KASKADE ZAHL: und STUFE.
Kundenspezifische Anpassung der Parameter:
Drücken
Blende geöffnet
eine
Pflichtparameter für diese Installation:
Drücken
Blende geöffnet
Heizkessel
während
5 Sekunden
* Nur bei Heizkessel 1
OPTIMAT GMR 4000 Condens
Display
K. FOLGE
K.P. NACHLAUF
Display
KASKADE 1 bis 10
PUMPE A:* KESSEL
11/07/07 - 300006832-001-D
Tabelle
„Fachmann"-
Einstellungen
