Gas-Brennwert-Wandkessel
GMR 3015 Condens
GMR 3025 Condens
GMR 3025 Combi Condens

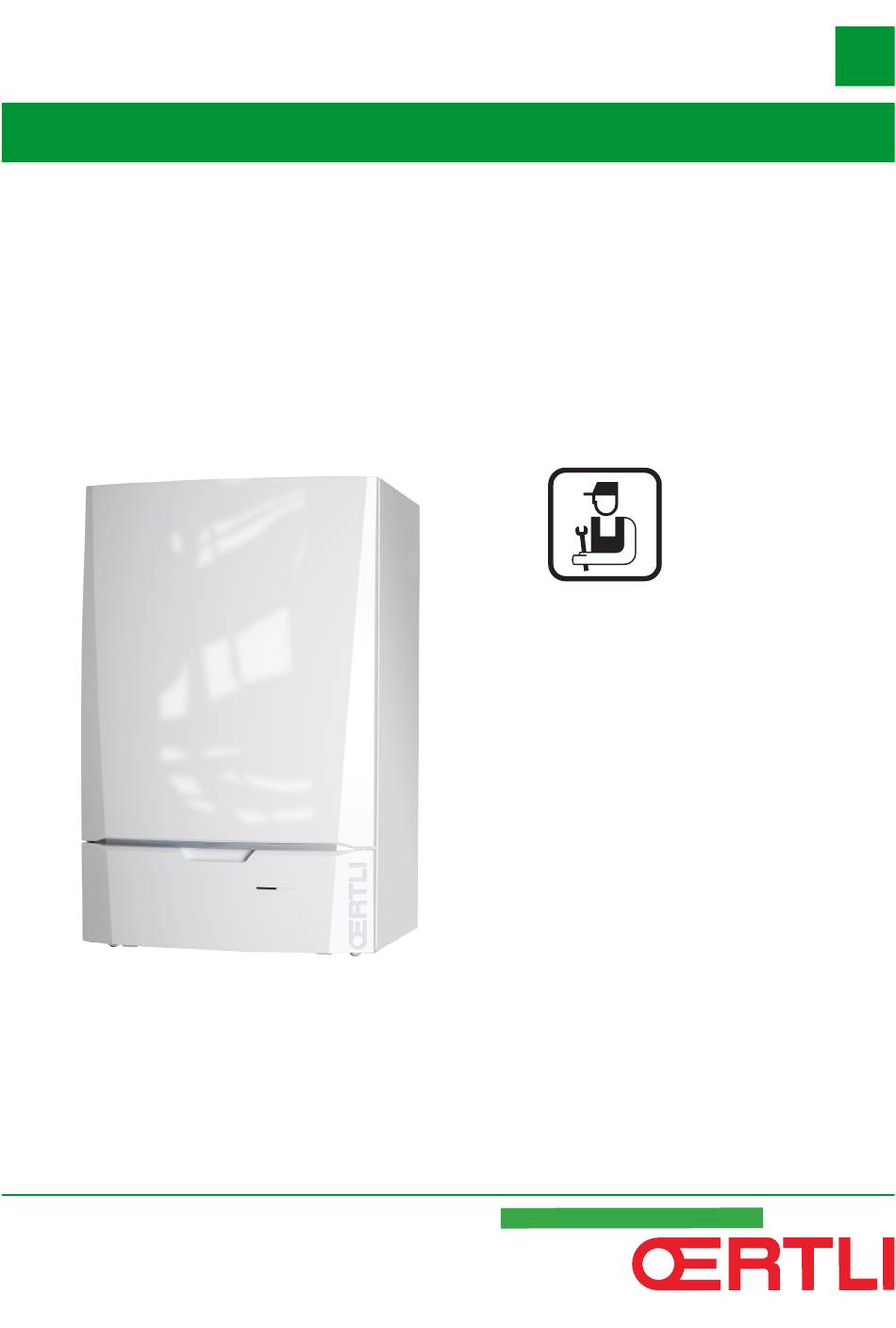

300020584-001-B
Installations- und
Wartungsanleitung
Belgien
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für OERTLI GMR 3015 Condens

Inhaltszusammenfassung für OERTLI GMR 3015 Condens

  • Seite 1 Belgien Gas-Brennwert-Wandkessel GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Installations- und Wartungsanleitung 300020584-001-B...
  • Seite 2 GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens [ Konformitätserklärung Das Gerät stimmt mit dem in der [-Konformitätserklärung angegebenen Baumuster überein und wird in Übereinstimmung mit den Vorschriften folgender europäischer Richtlinien und Normen hergestellt und vertrieben. Das Original der Konformitätserklärung ist beim Hersteller verfügbar.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Einleitung .....................6 Benutzte Symbole ..........6 Abkürzungen ............6 Allgemeine Angaben ..........7 1.3.1 Pflichten des Herstellers .........7 1.3.2 Pflichten des Installateurs ........7 Zulassungen ............7 1.4.1 Zertifizierungen ............7 1.4.2 Gaskategorien ............8 1.4.3 Ergänzende Anweisungen ........9 1.4.4 Test bei Auslieferung ..........9 Sicherheitsvorschriften und Empfehlungen ..........10 Sicherheitshinweise ..........10 Empfehlungen ............10 Technische Beschreibung ................12...
  • Seite 4 GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Inhaltsverzeichnis Condens Anbringung des Montagerahmens .......22 Platzierung des Heizkessels .........23 Hydraulischer Anschluss ........24 4.6.1 Spülen der Anlage ..........24 4.6.2 Hydraulischer Anschluss Heizkreis .......24 4.6.3 Trinkwasserseitige Anschlüsse ......25 4.6.4 Anschluss des Druckausdehnungsgefäßes ..26 4.6.5...
  • Seite 5 Kontrollpunkte vor der Inbetriebnahme ....64 5.2.1 Den Heizkessel auf seine Inbetriebnahme vorbereiten ............64 5.2.2 Gaskreis ..............64 5.2.3 Hydraulikkreis ............65 5.2.4 Elektrische Anschlüsse .........65 Inbetriebnahme des Geräts ........65 Gaseinstellungen ..........66 5.4.1 Anpassung an eine andere Gasart .......66 5.4.2 Luft-/Gasverbundregelung (Volllast) .....67 5.4.3 Luft-/Gasverbundregelung (Teillast) .....69 Überprüfungen und Einstellungen nach der...
  • Seite 6 GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Inhaltsverzeichnis Condens 7.4.5 Kontrolle der Dichtheit der Abgasableitung und der Luftzuleitung ............112 7.4.6 Überprüfung der Verbrennung ......113 7.4.7 Kontrolle des automatischen Entlüfters ....114 7.4.8 Kontrolle des Sicherheitsventils ......115 7.4.9 Kontrolle des Siphons .........115 7.4.10...
  • Seite 7 03/07/2009 - 300020584-001-B...

  • Seite 8: Einleitung

    1. Einleitung GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Einleitung Benutzte Symbole In dieser Anleitung werden verschiedene Gefahrstufen verwendet, um die Aufmerksamkeit auf besondere Hinweise zu lenken. Wir möchten damit die Sicherheit des Benutzers garantieren, jedes Problem vermeiden helfen und die korrekte Funktion des Geräts sicherstellen.

  • Seite 9: Allgemeine Angaben

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 1. Einleitung Condens Allgemeine Angaben 1.3.1. Pflichten des Herstellers Unsere Produkte werden unter Einhaltung der wesentlichen Anforderungen der verschiedenen geltenden Richtlinien hergestellt, aus diesem Grund werden sie mit dem [-Kennzeichen und sämtlichen erforderlichen Dokumenten geliefert.

  • Seite 10: Gaskategorien

    1. Einleitung GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Die Heizkessel entsprechen den Richtlinien und Normen des Königlichen Erlasses vom 8. Januar 2004. 1.4.2. Gaskategorien Gaskategorie Gasart Anschlussdruck (mbar) Erdgas H (G20) 20 2E(S)B Erdgas L (G25) 25...

  • Seite 11: Ergänzende Anweisungen

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 1. Einleitung Condens 1.4.3. Ergänzende Anweisungen Außer den gesetzlichen Vorschriften und Richtlinien müssen die zusätzlichen Richtlinien beachtet werden, die in dieser Anleitung beschrieben sind. Was die in der vorliegenden Anleitung enthaltenen Vorschriften und Richtlinien angeht, so gilt als vereinbart, dass spätere Ergänzungen...

  • Seite 12: Sicherheitsvorschriften Und Empfehlungen

    2. Sicherheitsvorschriften und Empfehlungen GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Sicherheitsvorschriften und Empfehlungen Sicherheitshinweise GEFAHR Bei Gasgeruch: Keine offene Flamme verwenden, nicht rauchen, keine elektrischen Kontakte oder Schalter betätigen (Klingel, Licht, Motor, Lift usw.). Gasversorgung unterbrechen.
  • Seite 13 GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 2. Sicherheitsvorschriften und Empfehlungen Condens Die Verkleidung nur für die Wartungs- und Reparaturarbeiten entfernen. Die Verkleidung nach den Wartungs- und Reparaturarbeiten wieder anbringen. Aufkleber mit Anweisungen Die Anweisungen und Sicherheitshinweise am Gerät dürfen niemals entfernt oder verdeckt werden und müssen während der gesamten...

  • Seite 14: Technische Beschreibung

    Montagerahmen. 4 Abgasableitung durch einen Anschluss mit Luft-/Abgasführung, Doppelrohr oder 3CE. 4 GMR 3015 Condens - GMR 3025 Condens: Nur Heizung (Möglichkeit der Warmwasserproduktion in einem unabhängigen Behälter, der separat installiert wird). 4 GMR 3025 Combi Condens: Heizung und mikroakkumulierte Warmwassererwärmung.

  • Seite 15: Funktionsprinzip

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 3. Technische Beschreibung Condens Ausdehnungsgefäß Zünd- und Ionisationselektrode Luftzuführung Funktionsprinzip 3.3.1. Blockdiagramm Wärmetauscher (Heizung) Hydroblock Plattenwärmetauscher (WWE) (Nur bei Modellen mit Warmwassererwärmung) Heizungsvorlauf Warmwasseraustritt Kaltwassereintritt Heizungsrücklauf Umschaltventil Umwälzpumpe (Heizung) Ausdehnungsgefäß T001868-B 3.3.2.

  • Seite 16: Wasserdurchflussmenge

    3. Technische Beschreibung GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens 3.3.3. Wasserdurchflussmenge Die adaptive Regelung des Heizkessels begrenzt die maximale Temperaturdifferenz zwischen Heizungsvor- und Rücklauf sowie den maximalen Anstieg der Vorlauftemperatur. Auf diese Weise benötigt der Heizkessel keine minimale Wasserdurchflussmenge.

  • Seite 17: Technische Daten Der Fühler

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 3. Technische Beschreibung Condens GMR 3025 GMR 3015 GMR 3025 Heizkesseltyp Combi Condens Condens Condens Abgastemperatur Minimum-maximum °C 57 - 63 58 - 79 58 - 82 Maximaler Gegendruck Eigenschaften des Heizkreises...
  • Seite 18 3. Technische Beschreibung GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Außenfühler Vorlauffühler Kreis B+C Kesselfühler Warmwasserfühler Rücklauffühler 1266 ¨ 90 °C 100 °C 952 ¨ 110 °C 726 ¨ 03/07/2009 - 300020584-001-B...

  • Seite 19: Installation

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 4. Installation Condens Installation Vorschriften für die Installation WARNUNG Die Installation des Geräts muss durch qualifiziertes Personal gemäß den geltenden örtlichen und nationalen Gesetzen erfolgen. Einzuhaltende Normen: 4 NBN D 51-003: Innenanlagen, die mit Erdgas betrieben werden, und Aufstellung der Gebrauchsgeräte...
  • Seite 20 4. Installation GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Optionen für den Heizkessel Bezeichnung Kolli Wandabstandsrahmen HR39 Verbindungsrohre für Wandabstandsrahmen HR41 Verblendung für die Verrohrung HR42 Abgasthermostat HR43 Adapter 80/125 HR38 Adapter 80-80 HR46 Reinigungs-Set für Wärmetauscher HR44 Reinigungssatz für den Kesselkörper...

  • Seite 21: Wahl Der Anbaustelle

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 4. Installation Condens Wahl der Anbaustelle 4.3.1. Aufstellung des Geräts Das über dem Heizkessel angebrachte Typenschild nennt wichtige Daten des Geräts: Seriennummer, Modell, Gasart usw.. T001539-B 4 Vor der Montage des Heizkessels unter Berücksichtigung der Richtlinien und des Raumbedarfs des Geräts den idealen...

  • Seite 22: Belüftung

    4. Installation GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens 4.3.2. Belüftung Wenn der Heizkessel in einem geschlossenen Gehäuse montiert wird, die Mindestabmessungen im gegenüberliegenden Schema beachten. Öffnungen vorsehen, um folgenden Risiken vorzubeugen: 4 Gasansammlung 4 Aufheizen des Gehäuses Mindestdurchmesser der Öffnungen: S1 + S2 = 150 cm...

  • Seite 23: Hauptabmessungen

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 4. Installation Condens 4.3.3. Hauptabmessungen 257,5 T001116-B á Anschluss der Abgasableitung Ø 60 mm à Anschluss der Luftzuleitung Ø 100 mm ê Ableitungsrohr des Sicherheitsventils Ø 25 mm â Kondenswasserabfluss Ø 25 mm Heizkreis Rücklauf G¾"...

  • Seite 24: Anbringung Des Montagerahmens

    4. Installation GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Anbringung des Montagerahmens Der Heizkessel wird mit einer Montageschablone geliefert. 1. Die Montageschablone mit dem Klebstreifen an der Wand befestigen. ACHTUNG Mit einer Wasserwaage sicherstellen, dass die Montage tatsächlich waagerecht erfolgt.

  • Seite 25: Platzierung Des Heizkessels

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 4. Installation Condens Platzierung des Heizkessels 1. Die Schutzkappen auf den hydraulischen Ein- und Ausgängen des Heizkessels abnehmen. T001870-A 2. Eine Faserdichtung an jedem Anschluss der Armaturenplatte anbringen. T001627-A 3. Den Heizkessel über der Armaturenplatine aufsetzen, bis er in den Montagerahmen einrastet.

  • Seite 26: Hydraulischer Anschluss

    4. Installation GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Hydraulischer Anschluss 4.6.1. Spülen der Anlage Die Installation ist nach den geltenden Vorschriften, nach den Regeln der Technik und nach den Anweisungen die sich in dieser Anleitung befinden, durchzuführen.

  • Seite 27: Trinkwasserseitige Anschlüsse

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 4. Installation Condens Klemmanschluss ∅ 22 mm Klemmanschluss ∅ 22 mm T001876-A Der Heizkessel ist werksseitig mit einem Sicherheitsventil ausgestattet, das am linken Hydraulikblock montiert ist. ACHTUNG Die Anschlussleitungen müssen gemäß den geltenden Vorschriften montiert werden.

  • Seite 28: Anschluss Des Druckausdehnungsgefäßes

    4. Installation GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Klemmanschluss ∅ 15 mm Klemmanschluss ∅ 15 mm ACHTUNG Die Trinkwasserrohre müssen gemäß den geltenden Vorschriften angeschlossen werden. Bei Verwendung synthetischer Leitungen die Anweisungen (zum Anschluss) des Herstellers beachten.

  • Seite 29: Anschluss Der Kondensatablaufleitung

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 4. Installation Condens 4.6.5. Anschluss der Kondensatablaufleitung 1. Eine synthetische Ablaufleitung mit mindestens Ø 32 mm montieren, die zum Abfluss führt. 2. Den Ablaufsammler anbringen. 3. Darin den Schlauch des Kondensatsammlers einführen, der vom Siphon â...

  • Seite 30: Gasanschluss

    4. Installation GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Gasanschluss Die Montage und der Anschluss des Heizkessels sind von einem Fachmann durchzuführen nach Maßgabe der Normen NBN D 51.003, NBN D 30.003, NBN B 61.001, NBN B 61.002 und NBN D 51.006.

  • Seite 31: Anschluss Der Abgasanlage

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 4. Installation Condens Anschluss der Abgasanlage 4.8.1. Planungshinweise Lmax Lmax = L Lmax C 43 C 33 Lmax Lmax Lmax Lmax C 43 C 33 C 13 Lmax Lmax = B 23...

  • Seite 32: Längen Der Geraden Luft-/Abgasleitungen

    4. Installation GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Konfiguration C Anschluss Verbrennungsluft/Abgas über konzentrische Doppelzüge im Heizungsraum, über einzügige „Flex“- Schornsteinrohre im Schornstein (Verbrennungsluft- Rückspülung im Schornstein) WARNUNG Für den Anschluss an den Heizkessel und das Terminal sind nur die Originalkomponenten zugelassen.

  • Seite 33: Montage Des Außenfühlers

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 4. Installation Condens WARNUNG Maximale Länge = Länge der geraden Luft/ Abgasleitungen + entsprechende Länge der weiteren Elemente Die Heizkessel dürfen nur mit dem vom Hersteller gelieferten Abgassystem installiert werden. Die Ersatzteilliste entnehmen Sie bitte der geltenden Preisliste.

  • Seite 34: Montage Des Außenfühlers

    4. Installation GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Nicht empfohlene Anbringungsorte: 4 hinter einem verdeckenden Gebäudeelement (Balkon, Dachvorsprung usw.) 4 in der Nähe einer störenden Wärmequelle (Sonne, Schornstein, Belüftungsgitter usw.) 8800N002-C 4.9.2. Montage des Außenfühlers Fühler mit den mitgelieferten Schrauben und Dübeln befestigen.

  • Seite 35: Empfehlungen

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 4. Installation Condens Durchführung der 230-V-Kabel Durchführung der Fühlerkabel Netzkabel Sicherung 6,3 AT Sicherung 2 AT ACHTUNG Die folgenden Gerätekomponenten stehen unter der Spannung von 230 V: Pumpe des Heizkessels. Kombi-Gasarmatur.
  • Seite 36 4. Installation GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Die elektrischen Anschlüsse müssen den Vorgaben der RGIE (frz. allgemeine Vorschriften für elektrische Anlagen) entsprechen (RGIE). ACHTUNG Fühler- und 230V-führende Kabel müssen voneinander getrennt verlegt werden. Außerhalb des Kessels: Benutzen Sie 2 Leitungen oder Kabelkanäle, die ca.

  • Seite 37: Position Der Leiterplatten

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 4. Installation Condens 4.10.3. Position der Leiterplatten TS + On/off 0-10V S AMB C S AMB B S AMB A Tout Tdhw 4 3 2 1 2 1 TS + S SYST + TA -...

  • Seite 38: Zugang Zu Den Anschlussklemmen

    4. Installation GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens 4.10.4. Zugang zu den Anschlussklemmen Zum Zugriff auf die Anschlussklemmen wie folgt vorgehen: 1. Die 2 Schrauben unter der Vorderabdeckung um eine Vierteldrehung losschrauben. 2. Vorderabdeckung abnehmen. C002325-B 3.
  • Seite 39 GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 4. Installation Condens 5. Die Klemme an der Vorderseite des Schaltfelds anheben. 6. Die Abdeckung des Schaltfelds anheben. C002327-B 7. Die Leiterplattenabdeckung heraus nehmen. C002330-C 03/07/2009 - 300020584-001-B...

  • Seite 40: Anschluss Eines Ungemischten Heizkreises

    4. Installation GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens 4.10.5. Anschluss eines ungemischten Heizkreises On/off 0-10V S AMB C S AMB B S AMB A Tout Tdhw 4 3 2 1 2 1 TS + S SYST + TA -...

  • Seite 41: Anschluss Eines Ungemischten Heizungskreises Und Eines Warmwasserspeichers

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 4. Installation Condens 4.10.6. Anschluss eines ungemischten Heizungskreises und eines Warmwasserspeichers On/off 0-10V S AMB C S AMB B S AMB A Tout Tdhw 4 3 2 1 2 1 TS +...
  • Seite 42 4. Installation GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Die Anode des Speichers anschließen. ACHTUNG Wenn der Speicher mit einer Fremdstromanode des Titan Active System® ausgestattet ist, die Anode an den Eingang anschließen (+ an die Anode, - an den Behälter).

  • Seite 43: Anschluss Der Beiden Kreise Und Eines Warmwasserspeichers Vor Der Hydraulischen Weiche

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 4. Installation Condens 4.10.7. Anschluss der beiden Kreise und eines Warmwasserspeichers vor der hydraulischen Weiche TS + On/off Tout Tdhw 0-10V S AMB C S AMB B S AMB A 4 3 2 1 2 1...
  • Seite 44 4. Installation GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Anschluss eines zusätzlichen Heizkreises (Kreis C) (Kolli AD249). Die Vorgehensweise ist identisch mit Kreis B. Die Heizungs-Umwälzpumpe anschließen (Kreis A). Wenn eine Fußbodenheizung angeschlossen ist, nach der Heizungs-Umwälzpumpe einen Sicherheitstemperaturbegrenzer installieren.

  • Seite 45: Anschluss Der Beiden Kreise Und Eines Warmwasserspeichers Nach Der Hydraulischen Entkopplung

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 4. Installation Condens 4.10.8. Anschluss der beiden Kreise und eines Warmwasserspeichers nach der hydraulischen Entkopplung TS + On/off 0-10V S AMB C S AMB B S AMB A Tout Tdhw 4 3 2 1 2 1...

  • Seite 46: Anschluss Eines Pufferspeichers

    4. Installation GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Die Heizungs-Umwälzpumpe anschließen (Kreis A). Wenn eine Fußbodenheizung angeschlossen ist, nach der Heizungs-Umwälzpumpe einen Sicherheitstemperaturbegrenzer installieren. Der Sicherheitstemperaturbegrenzer schaltet bei Überhitzung die Heizungs-Umwälzpumpe ab. Die Anode des Speichers anschließen.
  • Seite 47 GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 4. Installation Condens Wenn der Pufferspeicher keine Trinkwasserzone hat, einen unabhängigen Warmwasserspeicher verwenden. On/off 0-10V S AMB C S AMB B S AMB A Tout Tdhw 4 3 2 1 2 1...
  • Seite 48 4. Installation GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Pufferspeicher (Typ QUADRO oder Typ PS). Solarkollektorfühler. Solarstation an die Sonnenkollektoren anschließen. An die Klemmleiste nichts anschließen. Für diesen Anlagentyp vorzunehmende Einstellungen Parameter Vorzunehmende Einstellungen Siehe Kapitel ¼ "Die Parameter des erweiterten Modus anzeigen", Seite 71...

  • Seite 49: Der Pufferspeicher Gewährleistet Die Heizung Und Die Warmwasserproduktion

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 4. Installation Condens n Der Pufferspeicher gewährleistet die Heizung und die Warmwasserproduktion Der Heizkessel schaltet sich nur ein, wenn der Pufferspeicher nicht warm genug ist, um die Beladung des Trinkwasserspeichers zu garantieren.

  • Seite 50: Anschluss Eines Schwimmbades

    4. Installation GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens An die Klemmleiste nichts anschließen. Für diesen Anlagentyp vorzunehmende Einstellungen Parameter Vorzunehmende Einstellungen Siehe Kapitel ¼ "Die Parameter des erweiterten Modus anzeigen", Seite 71 ANLAGE ERWEITERT ¼ "Die installationsspezifischen Parameter einstellen", Seite 72 E.SYST...

  • Seite 51: Steuerung Des Schwimmbadkreises

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 4. Installation Condens Zwangsausschaltung der Schwimmbadbeheizung Wenn der Parameter E.TEL: auf 0/1 B steht, wird das Schwimmbad nicht wieder aufgewärmt, wenn der Kontakt offen ist (Werkeinstellung), nur der Frostschutz wird weiterhin garantiert.

  • Seite 52: Zeitprogramm Der Pumpe Des Sekundärkreislaufs

    4. Installation GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Sie können das Schwimmbad auch an Kreis C anschließen: Die Anschlüsse an den mit C bezeichneten Klemmleisten vornehmen. Die Parameter des Kreises C einstellen. n Zeitprogramm der Pumpe des Sekundärkreislaufs Die Sekundärpumpe arbeitet während der Tagesbetriebsabschnitte...

  • Seite 53: Anschluss Des Zubehörs

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 4. Installation Condens An die Klemmleiste nichts anschließen. Hilfsausgang - Möglichkeit zum Anschließen des elektrischen Speichers (Oder an E) Ausgang Kreis A - Möglichkeit zum Anschließen des elektrischen Speichers (Oder an Z) Elektroheizeinsatz WWE-Fühler anschließen...
  • Seite 54 4. Installation GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens TS + On/off 0-10V S AMB C S AMB B S AMB A Tout Tdhw 4 3 2 1 2 1 TS + S SYST + TA -...

  • Seite 55: Kaskadenschaltung

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 4. Installation Condens 4.10.13. Kaskadenschaltung n Warmwassererwärmer nach der hydraulischen Weiche C002435-B Führungskessel Folgekessel 2 Folgekessel 3 WWE-Ladepumpe WWE-Fühler anschließen BUS-Kabel Hydraulische Weiche Vorlauffühler der Kaskade Den Fühler an Klemme E.SYST des Führungskessels anschließen.
  • Seite 56 4. Installation GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Für diesen Anlagentyp vorzunehmende Einstellungen: Folgekessel Parameter Vorzunehmende Einstellungen Siehe Kapitel ¼ "Die Parameter des erweiterten Modus anzeigen", Seite ANLAGE ERWEITERT ¼ "Das Netz konfigurieren", Seite 97 KASKADE MEISTER REGELUNG AUS 2, 3, ...
  • Seite 57 GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 4. Installation Condens Für diesen Anlagentyp vorzunehmende Einstellungen: Folgekessel Parameter Vorzunehmende Einstellungen Siehe Kapitel ¼ "Die Parameter des erweiterten Modus anzeigen", Seite ANLAGE ERWEITERT ¼ "Das Netz konfigurieren", Seite 97 KASKADE MEISTER REGELUNG AUS 2, 3, ...

  • Seite 58: 4.11 Elektrischer Schaltplan

    4. Installation GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens 4.11 Elektrischer Schaltplan 3 2 1 2 3 4 1 1 2 3 1 2 3 3 4 5 6 7 8 9 1 0 2 3 4 5...

  • Seite 59: 4.12 Befüllung Der Anlage

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 4. Installation Condens Versorgung Leiterplatte des Schaltfelds Schalter Ein /Aus Zündtrafo Zündelektroden Gasventil PUMP A Elektronische Regelung der Kesselpumpe Sicherheitstemperaturbegrenzer Gebläse Volumenmeßteil Rücklauffühler Vorlauffühler Druckfühler Speicherung der Parameter der Leiterplatten PCU und Umschaltventil 4.12 Befüllung der Anlage...
  • Seite 60 4. Installation GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Leistung <= 70 kW Leistung > 70 kW oder In ständiger Temperatur funktionierende Installation Härte des Wassers der Installation für eine °F 1 - 15 1 - 5 Wasserkapazität >...

  • Seite 61: Befüllung Der Anlage

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 4. Installation Condens 4.12.2. Befüllung der Anlage ACHTUNG Vor der Befüllung die Ventile sämtlicher Heizkörper der Anlage öffnen. T000181-B 1. Kaltwasser-Eingang- und Heizungsvorlaufhähne öffnen. T001878-A 2. Hähne des Systemtrenners öffnen (Beim Befüllen kann die Luft das System durch den automatischen Entlüfter verlassen).

  • Seite 62: Inbetriebnahme

    5. Inbetriebnahme GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Inbetriebnahme Schaltfeld 5.1.1. Beschreibung der Tasten < AUTO " Einstelltaste für die Temperaturen (Heizung, WWE, Schwimmbad) Betriebsartauswahltaste Taste für WW-Abweichung Taste zum Zugriff auf die Fachleuten vorbehaltenen Parameter Tasten, deren Funktion von vorherigen Auswahlen abhängt...

  • Seite 63: Beschreibung Des Displays

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 5. Inbetriebnahme Condens 5.1.2. Beschreibung des Displays < AUTO " Leistungsniveau der Flamme Das komplette Symbol blinkt: Der Brenner startet, und der Ionisationsstrom ist noch nicht detektiert Ein Teil des Symbols blinkt: Die Leistung wird erhöht...
  • Seite 64 5. Inbetriebnahme GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Wasserdruckniveau R : 0,9 - 1,1 bar E : 1,2 - 1,5 bar Z : 1,6 - 1,9 bar A : 2,0 - 2,3 bar Y : > 2,4 bar Sommerbetrieb: Die Heizung wird abgeschaltet.

  • Seite 65: Navigation In Den Menüs

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 5. Inbetriebnahme Condens Rückkehr zur vorherigen Menüebene, ohne die vorgenommenen Änderungen zu speichern Manuelle Entstörung 5.1.3. Navigation in den Menüs 1. Zur Auswahl des gewünschten Niveaus den Drehknopf drehen. 2. Zum Aufrufen des Menüs den Drehknopf drücken.

  • Seite 66: Kontrollpunkte Vor Der Inbetriebnahme

    5. Inbetriebnahme GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Kontrollpunkte vor der Inbetriebnahme 5.2.1. Den Heizkessel auf seine Inbetriebnahme vorbereiten WARNUNG Den Heizkessel nicht in Betrieb stellen wenn die angebotene Gasart nicht übereinstimmt mit den zugelassenen Gasarten.

  • Seite 67: Hydraulikkreis

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 5. Inbetriebnahme Condens 5.2.3. Hydraulikkreis 4 Sicherstellen, dass der Kondensatablaufsiphon bis zur Markierung mit Wasser gefüllt ist. 4 Hydraulische Dichtheit der Anschlüsse prüfen. 5.2.4. Elektrische Anschlüsse 4 Die elektrische Anschlüsse prüfen.

  • Seite 68: Gaseinstellungen

    5. Inbetriebnahme GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Wenn ein WWE-Fühler angeschlossen ist und die Legionellenschutzfunktion aktiviert ist, beginnt der Heizkessel nach dem Ende des Entlüftungsprogramms, das Wasser des Warmwasserspeichers aufzuheizen. Die Heizdauer hängt von der Größe der Warmwasserinstallation ab.

  • Seite 69: Luft-/Gasverbundregelung (Volllast)

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 5. Inbetriebnahme Condens 5.4.2. Luft-/Gasverbundregelung (Volllast) WARNUNG Jeder Eingriff an der Gasarmatur ist streng verboten. Es dürfen lediglich die Anlage und die Einstellungen überprüft werden. 1. Den Verschluss des Abgasmesspunkts abschrauben.
  • Seite 70 5. Inbetriebnahme GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens -Sollwerte für G20 (H) bei Volllast Heizkesseltyp Kontrollwert Durchgangsdurchmesser der Drosselkörper GMR 3015 Condens 5,2 ± 1,0 8,8 ± 0,5 3,70 GMR 3025 Condens 4,3 ± 1,0 9,3 ± 0,5 5,10 GMR 3025 Combi Condens 4,3 ±...

  • Seite 71: Luft-/Gasverbundregelung (Teillast)

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 5. Inbetriebnahme Condens 5.4.3. Luft-/Gasverbundregelung (Teillast) WARNUNG Jeder Eingriff an der Gasarmatur ist streng verboten. Es dürfen lediglich die Anlage und die Einstellungen überprüft werden. 1. Den Verschluss des Abgasmesspunkts abschrauben.
  • Seite 72 5. Inbetriebnahme GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Kontroll- und Einstellparameter für O beim G25 (L) bei Teillast Heizkesseltyp Einstellwert Kontrollwert (%) O GMR 3015 Condens 8,8 ± 0,3 6,7 ± 0,2 8,8 ± 1,0 6,7 ± 0,5 GMR 3025 Condens 8,2 ±...

  • Seite 73: Überprüfungen Und Einstellungen Nach Der Inbetriebnahme

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 5. Inbetriebnahme Condens Überprüfungen und Einstellungen nach der Inbetriebnahme 5.5.1. Die Parameter des erweiterten Modus anzeigen Bei Auslieferung ist der Anzeigemodus des Schaltfelds so eingestellt, dass nur die "klassischen" Parameter angezeigt werden. Auf...

  • Seite 74: Die Installationsspezifischen Parameter Einstellen

    5. Inbetriebnahme GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens 5.5.2. Die installationsspezifischen Parameter einstellen 1. Taste > drücken. SONNTAG 11:45 < AUTO C002219-D-02 2. 5 Sekunden lang die Taste - drücken. 3. Das Menü #ZUORDNUNG auswählen. TEMP. AUSSEN 1.4°...
  • Seite 75 GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 5. Inbetriebnahme Condens Menü #ZUORDNUNG Parameter Einstellbereich Beschreibung Werkseinstellung Kundeneinstellung Der Ausgang PUMPE A wird zur Ansteuerung der PUMPE.A POMPE CH.A POMPE CH.A Pumpe von Heizkreis A verwendet Der Ausgang PUMPE A wird zur Ansteuerung der KR.AUX...
  • Seite 76 5. Inbetriebnahme GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Menü #ZUORDNUNG Parameter Einstellbereich Beschreibung Werkseinstellung Kundeneinstellung Frostschutzschaltung des Heizkessels E.TEL: FROSTSCH FROSTSCH Ermöglicht die Verwendung von E.TEL: als Eingang 0/1 A zur Aktivierung des Frostschutzbetriebs von Kreis A Ermöglicht die Verwendung von E.TEL: als Eingang...

  • Seite 77: Benennung Der Kreise Und Generatoren

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 5. Inbetriebnahme Condens 5.5.3. Benennung der Kreise und Generatoren n Benennung der Generatoren 1. Taste > drücken. SONNTAG 11:45 < AUTO C002219-D-02 2. Taste - drücken. 3. Das Menü #EINSTELLUNGEN auswählen.
  • Seite 78 5. Inbetriebnahme GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens 7. Um den Namen zu bestätigen, den Drehknopf drücken und dann etwas gegen den Uhrzeigersinn drehen. Wenn das Symbol U erscheint, den Drehknopf drücken. Der Name ist bestätigt.

  • Seite 79: Benennung Der Heizkreise

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 5. Inbetriebnahme Condens n Benennung der Heizkreise 1. Taste > drücken. SONNTAG 11:45 < AUTO C002219-D-02 2. Gleichzeitig die Tasten - und d drücken. TEMP. AUSSEN 1.4° TEMP. WWE 32.9° TEMP. VORLAUF B 18.0°...

  • Seite 80: Benennung Des Warmwasserkreises

    5. Inbetriebnahme GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens n Benennung des Warmwasserkreises 1. Taste > drücken. SONNTAG 11:45 < AUTO C002219-D-02 2. Gleichzeitig die Tasten - und r drücken. TEMP. AUSSEN 1.4° TEMP. WWE 32.9° TEMP. VORLAUF B 18.0°...

  • Seite 81: Benennung Des Zusatzkreises

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 5. Inbetriebnahme Condens n Benennung des Zusatzkreises 1. Taste > drücken. SONNTAG 11:45 < AUTO C002219-D-02 2. Gleichzeitig die Tasten - und r drücken. TEMP. AUSSEN 1.4° TEMP. WWE 32.9° TEMP. VORLAUF B 18.0°...

  • Seite 82: Einstellen Der Heizkurve

    5. Inbetriebnahme GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens 5.5.4. Einstellen der Heizkurve Wenn ein Außenfühler angeschlossen ist, kann die Heizkurve angepasst werden. 1. Taste > drücken. SONNTAG 11:45 < AUTO C002219-D-02 2. Gleichzeitig die Tasten - und d drücken.

  • Seite 83: Heizkurve Ohne Mtpk

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 5. Inbetriebnahme Condens 5. Um den Wert direkt zu ändern, den Drehknopf drehen. Um den Wert bei gleichzeitiger Anzeige der Kurve zu ändern, die Taste f drücken. STEILHEIT A Steilheit der Heizkurve des Kreises A <...

  • Seite 84: Abschlussarbeiten

    5. Inbetriebnahme GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Maximale Kreis Vorlauftemperatur C° Wassertemperatur des Kreises bei einer Außentemperatur von 0 °C Sollwert TAG des Kreises Außentemperatur, bei der die Maximaltemperatur des Kreises erreicht wird Wert der Steilheit des Heizungskreises...

  • Seite 85: Anzeige Der Gemessenen Werte

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 5. Inbetriebnahme Condens Anzeige der gemessenen Werte Die verschiedenen Messwerte des Geräts werden nach einem Druck auf Taste > angezeigt. SONNTAG 11:45 < AUTO C002219-D-02 Parameter Beschreibung Außentemperatur °C TEMP. AUSSEN Raumtemperatur von Kreis A °C...

  • Seite 86: Änderung Der Einstellungen

    5. Inbetriebnahme GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Änderung der Einstellungen Das Schaltfeld des Heizkessels ist für die häufigsten Heizungsanlagen eingestellt. Mit diesen Einstellungen arbeiten praktisch alle Heizungsanlagen korrekt. Der Benutzer oder der Installateur kann die Parameter gemäß den eigenen Wünschen optimieren.

  • Seite 87: Auswählen Der Sprache

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 5. Inbetriebnahme Condens 5.7.1. Auswählen der Sprache 1. Taste > drücken. SONNTAG 11:45 < AUTO C002219-D-02 2. Taste - drücken. 3. Das Menü #EINSTELLUNGEN auswählen. TEMP. AUSSEN 1.4° TEMP. WWE 32.9°...

  • Seite 88: Kalibrieren Der Fühler

    5. Inbetriebnahme GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens 5.7.2. Kalibrieren der Fühler n Allen Kreisen gemeinsame Parameter 1. Taste > drücken. SONNTAG 11:45 < AUTO C002219-D-02 2. Taste - drücken. 3. Das Menü #EINSTELLUNGEN auswählen. TEMP. AUSSEN 1.4°...

  • Seite 89: Parameter Für Kreis A/B/C Auswählen

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 5. Inbetriebnahme Condens n Parameter für Kreis A/B/C auswählen 1. Taste > drücken. SONNTAG 11:45 < AUTO C002219-D-02 2. Gleichzeitig die Tasten - und d drücken. 3. Das Menü #KREIS A, #KREIS B oder #KREIS C auswählen.
  • Seite 90 5. Inbetriebnahme GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Menü #KREIS B Parameter Einstellbereich Beschreibung Werkseinstellung Kundeneinstellung Kalibrierung des Raumfühlers von Kreis B: Raumtemperatur KALIBR. RAUM B Dient zur Steuerung einer Raum- von Kreis B Temperaturverschiebung Diese Einstellung 2 Stunden nach dem...

  • Seite 91: Einstellungen „Fachmann

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 5. Inbetriebnahme Condens 5.7.3. Einstellungen „Fachmann“ n Allen Kreisen gemeinsame Parameter 1. Taste > drücken. SONNTAG 11:45 < AUTO C002219-D-02 2. Taste - drücken. 3. Das Menü #EINSTELLUNGEN auswählen. TEMP. AUSSEN 1.4°...
  • Seite 92 5. Inbetriebnahme GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Manü #EINSTELLUNGEN Parameter Einstellbereich Beschreibung Werkseinstellung Kundeneinstellung 1000-5000 U/min Optimale Drehzahleinstellung Je nach Gerät: START.VENT für das Einschalten Siehe nachstehende Tabelle. 20-100 % Maximaldrehzahl der Pumpe Je nach Gerät: MAX.P.GESCHWIN...
  • Seite 93 GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 5. Inbetriebnahme Condens Manü #EINSTELLUNGEN Parameter Einstellbereich Beschreibung Werkseinstellung Kundeneinstellung Es wird eine verringerte ABSEN. ABSEN. NACHT Temperatur aufrechterhalten (Betriebsart NACHT) Siehe nachstehende Anmerkungen Der Heizkessel ist ABSCH. abgeschaltet (Betriebsart NACHT)
  • Seite 94 5. Inbetriebnahme GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Parameter MIN.GEBLA. MAX.GEBLA.HEIZ MAX.GEBLA.WWE START.VENT MAX.P.GESCHWIN MIN.P.GESCHWIN U/min U/min U/min U/min GMR 3015 1800 4500 4500 3700 Condens GMR 3025 1800 5200 5200 3000 Condens GMR 3025 1800...
  • Seite 95 GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 5. Inbetriebnahme Condens Menü #KREIS A Parameter Einstellbereich Beschreibung Werkseinstellung Kundeneinstellung 0 (10 Stunden) bis 10 Merkmale des Gebäude- 3 (22 Uhr) BAU TRAEGHEIT (50 Stunden) Trägheitsfaktors: 0 bei einem Gebäude mit geringer thermischer Trägheit.
  • Seite 96 5. Inbetriebnahme GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens n Parameter für den Warmwasserkreis 1. Taste > drücken. SONNTAG 11:45 < AUTO C002219-D-02 2. Gleichzeitig die Tasten - und r drücken. 3. Das Menü #KREIS WWE auswählen.
  • Seite 97 GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 5. Inbetriebnahme Condens n T.MAX KREIS... WARNUNG Bei einer Fußbodenheizung die Werkseinstellung (50 °C) nicht ändern. Bei der Installation sind die geltenden gesetzlichen Vorschriften einzuhalten. Einen Sicherheitstemperaturbegrenzer an Kontakt BL des Pumpensteckers anschließen.

  • Seite 98: Funktion 0

    5. Inbetriebnahme GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens n RAUM EINFL. Ermöglicht die Justierung des Einflusses des Raumfühlers auf die Wassertemperatur des betroffenen Heizkreises. Keine Berücksichtigung (Fernbedienung an einem Ort ohne Einfluss montiert) Geringe Berücksichtigung Mittelstarke Berücksichtigung (empfohlen) 10 Typische Funktionsweise des Außenfühlers...

  • Seite 99: Das Netz Konfigurieren

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 5. Inbetriebnahme Condens Spannung am Eingang Heizkesseltemperatur Wenn die Eingangsspannung unter VMIN/OFF 0-10V liegt, ist der Heizkessel ausgeschaltet. Der Heizkessel-Sollwert entspricht strikt einer Eingangsspannung von 0-10 V. Die Sekundärkreise des Heizkessels arbeiten weiter, wirken sich jedoch nicht auf die Wassertemperatur des Heizkessels aus.
  • Seite 100 5. Inbetriebnahme GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Menü #NETZ Parameter Einstellbereich Beschreibung Werkseinstellung Kundeneinstellung -10 bis 20 °C Außentemperatur zum Aktivieren 10 °C PARALLEL KASK aller Stufen im parallelen Modus 1 bis 30 min. Einschalt- und 4 Min.

  • Seite 101: Die Geräte In Kaskadenschaltung Anschließen

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 5. Inbetriebnahme Condens n Die Geräte in Kaskadenschaltung anschließen Im Fall einer Kaskadenschaltung können Generatoren und/oder VM als Folge-Generator konfiguriert werden. Wie folgt vorgehen: 1. KASKADE auf EIN stellen, indem der Drehknopf gedrückt und dann gedreht und zur Bestätigung erneut gedrückt wird.
  • Seite 102 5. Inbetriebnahme GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens 7. ANZAHL NETZELEMENT wählen. Auf dieser Seite werden die vom System erkannten Elemente des Netzes angezeigt. Auf j drücken, um zur vorherigen Liste zurückzukehren. ANZAHL NETZELEMENT GENE: 2, 5, VM: 29, <...
  • Seite 103 GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 5. Inbetriebnahme Condens n Die Szenarios konfigurieren Über den Datenbus kann ein Szenario gewählt und verschiedenen IOBL-Aktoren zugewiesen werden. Wie folgt vorgehen: 1. Im Menü #NETZ die Option SCENARIO InOne wählen.

  • Seite 104: Löschen Eines Peripheriegeräts

    5. Inbetriebnahme GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens n Löschen eines Peripheriegeräts Zum Löschen eines Peripheriegeräts wie folgt vorgehen: 1. Im Menü #NETZ die Option ENTFERNE GERÄT wählen. TEMPO. INTER. ALLURE 3WM IOBL SCENARIO InOne ENTFERNE GERAT <...
  • Seite 105 GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 5. Inbetriebnahme Condens n Den Heizkessel von einem IOBL Szenario-Schalter aus bedienen Der Heizkessel kann von einem Szenario-Schalter aus bedient werden (der Heizkessel wird dann als Folgekessel betrachtet). Wie folgt vorgehen: 1.
  • Seite 106 5. Inbetriebnahme GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens 3. Die Anzeige durch Drücken des Drehknopfs auf JA stellen und zum Bestätigen den Drehknopf drücken. LEARN ? Ein Gerat versucht sich zu verbinden, wollen Sie ihn erlauben ? <...
  • Seite 107 GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 5. Inbetriebnahme Condens n Löschen eines Szenarios mit dem IOBL Szenario-Schalter Mit dem IOBL Szenario-Schalter kann ein Szenario gelöscht werden. Wie folgt vorgehen: 1. Die Taste LEARN des Szenario-Schalters drücken, und dann die Taste, mit der das zu löschende Szenario angesteuert wird.

  • Seite 108: Rücksetzen Auf Die Werkeinstellungen

    5. Inbetriebnahme GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens 5.7.5. Rücksetzen auf die Werkeinstellungen Zum Reinitialisieren des Geräts wie folgt vorgehen: 1. Die Tasten C, > und j4 Sekunden lang gleichzeitig gedrückt 4" halten. Das Menü #RESET wird angezeigt.

  • Seite 109: Ausschalten Des Geräts

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 6. Ausschalten des Geräts Condens Ausschalten des Geräts Ausschalten der Anlage ACHTUNG Den Heizkessel nicht ausschalten. Wenn das Zentralheizungssystem während eines längeren Zeitraums nicht benutzt wird, wird empfohlen, die Betriebsart FERIEN zu aktiveren.

  • Seite 110: Überprüfung Und Wartung

    7. Überprüfung und Wartung GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Überprüfung und Wartung Allgemeine Hinweise WARNUNG Die Wartungsarbeiten sind durch qualifiziertes Fachpersonal auszuführen. Eine jährliche Inspektion ist vorgeschrieben. Es dürfen nur Originalersatzteile verwendet werden. 4 Eine Reinigung durchführen mindestens einmal jährlich, oder häufiger, je nach im Land geltenden Gesetzen.

  • Seite 111: Kundenspezifische Anpassung Der Wartung

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 7. Überprüfung und Wartung Condens Menü EMISSION MESSUNG Generator Verfügbare Funktion Beschreibung Angezeigte Werte Name des Generators OFF Normalbetrieb °C TEMP. KESSEL µA I-STROM U/Minuten GEBLAESE °C RUCKLAUF TEMP Betrieb mit minimaler Leistung °C...

  • Seite 112: Neuinitialisierung Der Wartungsmeldung

    7. Überprüfung und Wartung GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens 4 WARTUNG C Dank der automatisch angezeigten Wartungsmeldung kann eine vorbeugende Wartung durchgeführt werden, außerdem können die von Oertli definierten Wartungssätze verwendet werden, so dass Ausfälle auf ein Minimum reduziert werden können.

  • Seite 113: Anschrift Und Telefonnummer Des Installateurs

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 7. Überprüfung und Wartung Condens 7.3.2. Anschrift und Telefonnummer des Installateurs Damit die Telefonnummer des Installateurs angezeigt wird, sobald eine Wartung erforderlich ist, wie folgt vorgehen: 1. 10 Sekunden lang die Taste - drücken.

  • Seite 114: Kontrolle Des Druckausdehnungsgefäßes

    7. Überprüfung und Wartung GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens 7.4.2. Kontrolle des Druckausdehnungsgefäßes Das Druckausdehnungsgefäß kontrollieren und ggf. ersetzen. 7.4.3. Kontrolle des Ionisationsstroms ¼ Siehe Kapitel: "Anzeige der gemessenen Werte", Seite 83 7.4.4. Kontrolle der Zapfleistung...

  • Seite 115: Überprüfung Der Verbrennung

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 7. Überprüfung und Wartung Condens 7.4.6. Überprüfung der Verbrennung Die Kontrolle erfolgt durch Messung des O -Prozentsatzes in der Abgasableitung. Dazu wie folgt vorgehen: 1. Den Verschluss des Abgasmesspunkts abschrauben. 2. Verbrennungsgasanalysegerät anschließen.

  • Seite 116: Kontrolle Des Automatischen Entlüfters

    7. Überprüfung und Wartung GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens 7.4.7. Kontrolle des automatischen Entlüfters 1. Heizkessel spannungsfrei schalten. 2. Gashahn des Heizkessels schließen. 3. Hauptgashahn der Gaszuleitung schließen. 4. Die beiden Schrauben unter der vorderen Verkleidung um eine Vierteldrehung lösen und die Verkleidung abnehmen.

  • Seite 117: Kontrolle Des Sicherheitsventils

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 7. Überprüfung und Wartung Condens 7.4.8. Kontrolle des Sicherheitsventils 1. Den Ablaufsammler unter dem Heizkessel lösen. 2. Überprüfen, ob am Ende des Ablaufschlauchs des Sicherheitsventils Wasser vorhanden ist. 3. Im Fall eines Lecks das Sicherheitsventil auswechseln.

  • Seite 118: Kontrolle Des Brenners Und Reinigung Des Wärmetauschers

    7. Überprüfung und Wartung GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens 7.4.10. Kontrolle des Brenners und Reinigung des Wärmetauschers ACHTUNG Bei den Kontroll- und Wartungsarbeiten immer alle Dichtungen der abmontierten Teile auswechseln. 1. Die Luftzufuhrleitung des Venturis lösen.

  • Seite 119: Spezifische Wartungsarbeiten

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 7. Überprüfung und Wartung Condens Spezifische Wartungsarbeiten Wenn die Standard - Kontroll- und Wartungsmaßnahmen gezeigt haben, dass zusätzliche Wartungsarbeiten notwendig sind, je nach Art der Arbeiten wie folgt vorgehen: 7.5.1. Austausch der Zünd- Ionisationselektrode Die Zünd- Ionisationselektrode in den folgenden Fällen auswechseln:...

  • Seite 120: Reinigung Des Plattenwärmetauschers

    7. Überprüfung und Wartung GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens n Reinigung des Plattenwärmetauschers Wenn die Entkalkung des Plattenwärmetauschers erforderlich ist, wie folgt vorgehen: 1. Hauptwasserhahn schließen. 2. Heizkessel entleeren. 3. Den Ablaufschlauch über der Wassersperre demontieren.

  • Seite 121: Reinigung Des Trinkwasserfilters

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 7. Überprüfung und Wartung Condens n Reinigung des Trinkwasserfilters Wenn die Reinigung oder der Austausch des Wasserfilters erforderlich ist, wie folgt vorgehen: 1. Hauptwasserhahn schließen. 2. Heizkessel entleeren. 3. Den Ablaufschlauch über der Wassersperre demontieren.

  • Seite 122: Auswechseln Der Rückschlagklappe

    7. Überprüfung und Wartung GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens 7.5.3. Auswechseln der Rückschlagklappe Die Rückschlagklappe auswechseln, wenn sie defekt ist oder wenn der Wartungssatz eine solche enthält. Dazu wie folgt vorgehen: 1. Die Luftzufuhrleitung des Venturis lösen.

  • Seite 123: Montage Des Heizkessels

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 7. Überprüfung und Wartung Condens 7.5.4. Montage des Heizkessels 1. Bei der Montage alle Komponenten in der umgekehrten Reihenfolge wieder anbringen. ACHTUNG Bei den Kontroll- und Wartungsarbeiten immer alle Dichtungen der abmontierten Teile auswechseln.

  • Seite 124: Bei Störungen

    8. Bei Störungen GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Bei Störungen Meldungen (Code des Typs Bxx oder Mxx) Im Fall einer Störung zeigt das Schaltfeld eine Meldung und einen dazugehörigen Code an. 1. Notieren Sie den angezeigten Code.
  • Seite 125 GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 8. Bei Störungen Condens Meldungen Code Beschreibung Vermutliche Ursachen Überprüfung/Lösung Eingang BL an der Klemmleiste Der an Eingang BL Kontakt an Eingang BL überprüfen BL EINGANG von Leiterplatte PCU ist offen...
  • Seite 126 8. Bei Störungen GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Meldungen Code Beschreibung Vermutliche Ursachen Überprüfung/Lösung Anforderung einer Wartung Das für die Wartung Die Wartung des Heizkessels WARTUNG programmierte Datum ist vornehmen erreicht Um die Wartung zu quittieren, im Menü...

  • Seite 127: Meldungsprotokoll

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 8. Bei Störungen Condens Meldungsprotokoll Mit dem Menü #MELDUNG.HISTORISCH können die letzten 10 Meldungen abgelesen werden, die vom Schaltfeld angezeigt wurden. 1. 10 Sekunden lang die Taste - drücken. 2. Das Menü #MELDUNG.HISTORISCH auswählen.

  • Seite 128: Fehler (Code Des Typs Lxx Oder Dxx)

    8. Bei Störungen GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Fehler (Code des Typs Lxx oder Dxx) Bei Betriebsstörungen blinkt der Schaltfeld und eine Fehlermeldung und seiner Code sind angezeigt. 1. Notieren Sie den angezeigten Code. Der Code ist für die korrekte und schnelle Diagnose der Störungsart und für eine eventuelle technische Unterstützung...
  • Seite 129 GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 8. Bei Störungen Condens Fehler Code Ursache Beschreibung Vermutliche Ursachen Überprüfung/Lösung Störung Der Stromkreis des Falscher Anschluss Verdrahtung zwischen DEF.VORLAUFF. Heizkessel-Vorlauffühlers Leiterplatte PCU und Fühler ist unterbrochen überprüfen Sicherstellen, dass der...
  • Seite 130 8. Bei Störungen GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Fehler Code Ursache Beschreibung Vermutliche Ursachen Überprüfung/Lösung Störung Der Schaltkreis des Falscher Anschluss Verdrahtung zwischen RUCKLAUF F.DEF Rücklauf-Temperaturfühler Leiterplatte PCU und Fühler ist offen überprüfen Sicherstellen, dass der...
  • Seite 131 GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 8. Bei Störungen Condens Fehler Code Ursache Beschreibung Vermutliche Ursachen Überprüfung/Lösung Störung Differenz zwischen Vorlauf- Fühlerfehler Ohm-Werte des Fühlers VOR-RUCK<MIN und Rücklauftemperaturen überprüfen zu groß Fühler ggf. ersetzen Falscher Anschluss Überprüfen, ob der Fühler...
  • Seite 132 8. Bei Störungen GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Fehler Code Ursache Beschreibung Vermutliche Ursachen Überprüfung/Lösung Störung 5 misslungene Fehlen des Zündfunken Verdrahtung zwischen der FEHLER ZUNDUNG Zündversuche des Brenners Leiterplatte PCU und dem Zündtrafo überprüfen...
  • Seite 133 GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 8. Bei Störungen Condens Fehler Code Ursache Beschreibung Vermutliche Ursachen Überprüfung/Lösung Störung Das Gebläse arbeitet nicht Falscher Anschluss Verdrahtung zwischen der GEBLAESE DEF. mit der richtigen Drehzahl Leiterplatte PCU und Gebläse überprüfen Gebläse defekt...
  • Seite 134 8. Bei Störungen GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Fehler Code Ursache Beschreibung Vermutliche Ursachen Überprüfung/Lösung Störung L251 PCU Wasserdrucksensor-Fehler Verdrahtungsfehler Verdrahtung zwischen MANOMETER DEF. Leiterplatte PCU und Fühler Das Manometer ist defekt überprüfen Fühler-Leiterplatten Überprüfen, ob der Fühler...
  • Seite 135 GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 8. Bei Störungen Condens Fehler Code Ursache Beschreibung Vermutliche Ursachen Überprüfung/Lösung Störung Fehler des Speicherfühlers Falscher Anschluss Überprüfen, ob der Fühler WWE.F.DEFEKT ¼ Bemerkungen: angeschlossen ist: Siehe Kapitel: "Löschen Warmwasseraufwärmung der Fühler aus dem erfolgt nicht mehr.
  • Seite 136 8. Bei Störungen GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Fehler Code Ursache Beschreibung Vermutliche Ursachen Überprüfung/Lösung Störung Fehler des Falscher Anschluss Überprüfen, ob der Fühler S.BAD B.F.DEF ¼ Schwimmbadfühlers in Kreis S.BAD C.F.DEF angeschlossen ist: Siehe Kapitel: "Löschen Fehler des der Fühler aus dem...
  • Seite 137 GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 8. Bei Störungen Condens Fehler Code Ursache Beschreibung Vermutliche Ursachen Überprüfung/Lösung Störung Die Funktion IOBL ist nicht Problem auf der Wenn die Funktion IOBL DEF.KOM.IOBL mehr aktiv Leiterplatte SCU nicht verwendet wird, die Funktion IOBL im Menü...

  • Seite 138: Löschen Der Fühler Aus Dem Speicher Der Leiterplatte Scu

    8. Bei Störungen GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens 8.3.1. Löschen der Fühler aus dem Speicher der Leiterplatte SCU Die Konfiguration der Fühler wird von der Leiterplatte SCU gespeichert. Wenn ein Fühlerfehler auftritt, während der entsprechende Fühler gar nicht angeschlossen ist oder absichtlich ausgebaut wurde, muss der Fühler aus dem Speicher der Leiterplatte...

  • Seite 139: Fehlerübersicht

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 8. Bei Störungen Condens Fehlerübersicht Über das Menü #FEHLER HISTORIE können die letzten 10 Fehler abgerufen werden, die vom Schaltfeld angezeigt wurden. 1. 10 Sekunden lang die Taste - drücken. 2. Das Menü #FEHLER HISTORIE auswählen.

  • Seite 140: Kontrolle Der Parameter Und Der Eingänge / Ausgänge (Testmodus)

    8. Bei Störungen GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Kontrolle der Parameter und der Eingänge / Ausgänge (Testmodus) Mit den folgenden Menüs den Ursprung einer Störung lokalisieren. 1. 10 Sekunden lang die Taste - drücken. 2. Die folgenden Parameter kontrollieren: SONNTAG 11:45 Drehknopf drehen, um durch die Menüs zu blättern...
  • Seite 141 GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 8. Bei Störungen Condens Menü #PARAMETER Parameter Beschreibung Wassertemperatur im zweiten WW-Speicher, der am AUX-Kreis angeschlossen ist T.SPEICHER AUX Für Kreis A berechnete Temperatur DREHKNOPF A Für Kreis B berechnete Temperatur DREHKNOPF B Für Kreis C berechnete Temperatur...
  • Seite 142 8. Bei Störungen GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Menü #KONFIGURATION Parameter Einstellbereich Beschreibung EIN KREIS/ ALL.KREIS. Zum Auswählen, ob die Abweichung über die Fernbedienung nur für die MODE: Steuerung eines einzigen Kreises (EIN KREIS) gilt oder an alle Heizkreise (ALL.KREIS) übertragen werden soll...
  • Seite 143 GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 8. Bei Störungen Condens Regelungssequenz Status Unterstatus Betrieb Nachlauf der Heizkesselpumpe Halt der Heizkesselpumpe Schließen des Absperrventils Anfang der Kurzzyklus-Sicherung Warten auf Brennerstart Kurzzyklus-Sicherung aktiviert Sperre vorhanden Sperrung Entlüftung Frostschutz 03/07/2009 - 300020584-001-B...

  • Seite 144: Ersatzteile

    9. Ersatzteile GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Ersatzteile Allgemeine Angaben Bei Bestellung der Ersatzteile, ist es unbedingt nötig die Artikel- Nummer des gewünschten Ersatzteils anzugeben. Ersatzteile 300020584-002-B 03/07/2009 - 300020584-001-B...

  • Seite 145: Verkleidung

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 9. Ersatzteile Condens 9.2.1. Verkleidung 1001 1002 EV 121010-1 T001455-A 03/07/2009 - 300020584-001-B...

  • Seite 146: Wärmetauscher Und Brenner

    9. Ersatzteile GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens 9.2.2. Wärmetauscher und Brenner 2025 2026 2029 2028 2018 2016 2017 2013 2019 2014 2012 2024 2015 2011 2034 2050 2015 2033 2001 2022 2021 2011 2006 2034...

  • Seite 147: Gebläse

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 9. Ersatzteile Condens 9.2.3. Gebläse 3005 3003 3004 3002 3007 3011 3012 3008 3009 3001 3008 3006 3013 3010 3014 EV 121010-3 T001457-A 03/07/2009 - 300020584-001-B...

  • Seite 148: Schaltfeld

    9. Ersatzteile GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens 9.2.4. Schaltfeld 4019 4022 4022 4021 4018 4023 4017 4024 4006 4008 4016 4015 4028 4007 4009 4008 4027 4011 4002 4010 4004 4001 4014 4012 4025 4026...
  • Seite 149 GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 9. Ersatzteile Condens 03/07/2009 - 300020584-001-B...

  • Seite 150: Anschlussverrohrung (Gmr 3015 Condens - Gmr 3025 Condens)

    9. Ersatzteile GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens 9.2.5. Anschlussverrohrung (GMR 3015 Condens - GMR 3025 Condens) 5046 5039 5038 5044 5043 5037 5049 5038 5048 5042 5045 5045 5050 5057 5056 5063 5013 5064 5012...
  • Seite 151 GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 9. Ersatzteile Condens 03/07/2009 - 300020584-001-B...

  • Seite 152: Anschlussverrohrung (Gmr 3025 Combi Condens)

    9. Ersatzteile GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens 9.2.6. Anschlussverrohrung (GMR 3025 Combi Condens) 5046 5041 5040 5038 5044 5043 5037 5049 5038 5048 5042 5045 5045 5057 5056 5013 5013 5012 5012 5018 5017 5010...

  • Seite 153: Ersatzteilliste

    GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 9. Ersatzteile Condens 9.2.7. Ersatzteilliste Kennziffern Artikel Bezeichnung Verkleidung 1001 183401 Vorderabdeckung 1002 183402 Schaltfeldklappe Wärmetauscher und Brenner 2001 183403 Kesselkörper - 28 kW 2002 183404 Kondensatsammelbehälter - 253 mm 2003...
  • Seite 154 9. Ersatzteile GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi Condens Kennziffern Artikel Bezeichnung 3002 183431 Gebläse RG118 - R14,2x1 (GMR 3015 Condens - GMR 3025 Condens) 3003 183432 Brenner 198 mm - 28 kW 3004 183433 Dichtung 83 mm mit Klappe 28 kW 3005 184067 Zündelektroden...
  • Seite 155 GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi 9. Ersatzteile Condens Kennziffern Artikel Bezeichnung 5002 183463 Adapter mit Dreiwegemischer 5003 183497 Filtergehäuse (GMR 3025 Combi Condens) 5004 183464 Wasserblock rechts + Aktuator + Druckfühler 5006 183465 Wasserblock links 5007 183466 Filtergehäuse...
