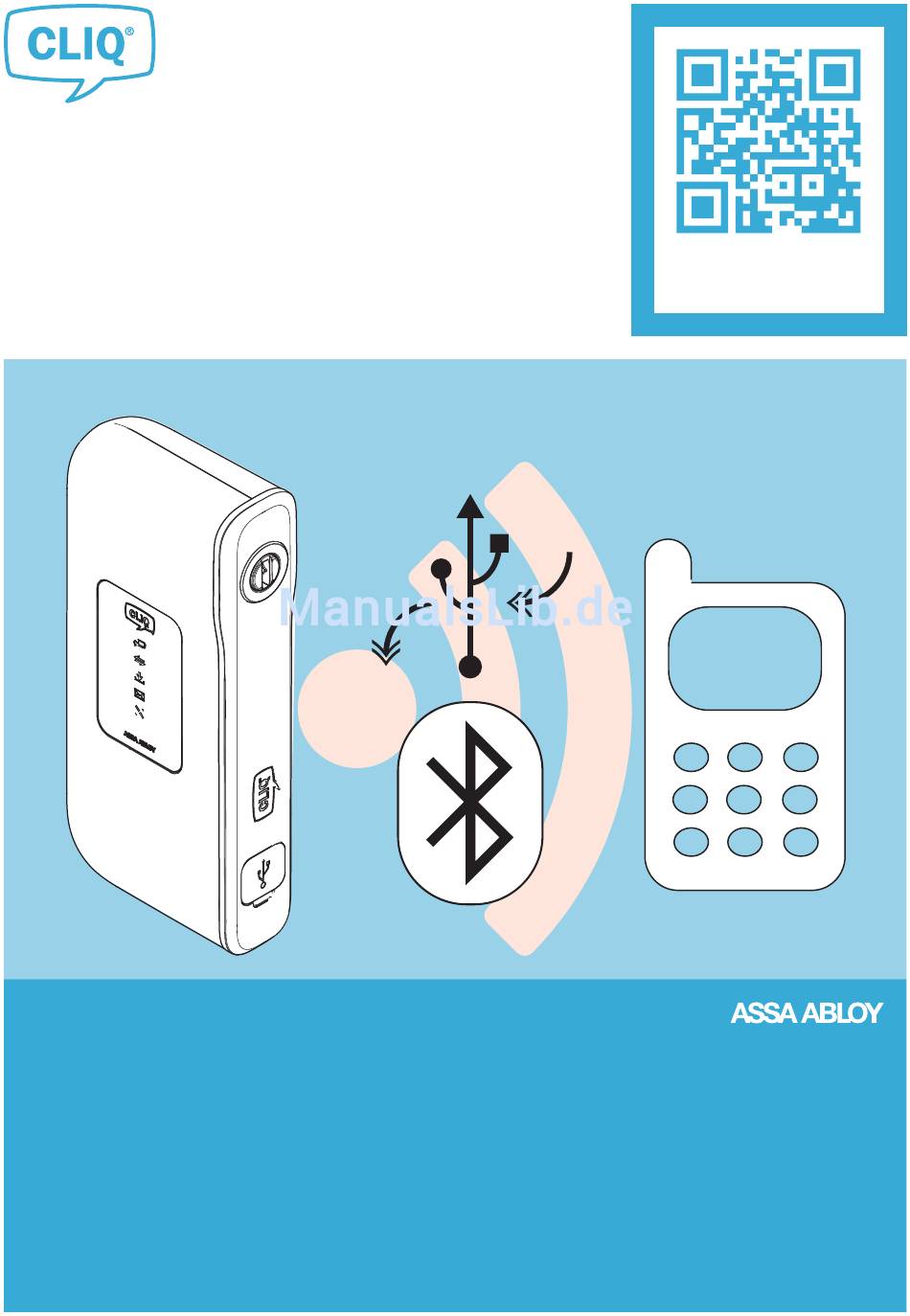

- Seite 1 www.assaabloy.de DE Seite EN Page Produktname Mobiles Programmiergerät Produktname Mobile Programming Device Bluetooth-Kopplungsanleitung Installations- und Montageanleitung Bluetooth Pairing Guide The global leader in DXXXXXNN PB00043 00027 000 0A door opening solutions...
- Seite 2 Diese Dokumentation einschließlich aller ihrer Teile ist urheberrechtlich geschützt. Jede Verwertung bzw. Veränderung außerhalb der engen Grenzen des Urheberrechtsgesetzes ist ohne Zustimmung von ASSA ABLOY Sicherheitstechnik GmbH unzulässig und strafbar. Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Einspeicherung und Verarbeitung in elektronischen Systemen.
-
Seite 3: Inhaltsverzeichnis
Tracelog erstellen und lesen: ..........29 usbtrace-Datei in CLIQ Web Manager erstellen ......29 USB-Speicherstick vorbereiten . -
Seite 4: Hinweise
Hinweise Zu dieser Anleitung Diese Programmieranleitung wurde für Anwender mit gutem mechatronischen Wissen sowie eingewiesene Anwender geschrieben. Lesen Sie diese Anleitung, um das Gerät sicher zu installieren, zu betreiben und die zulässigen Einsatzmög- lichkeiten, die es bietet, auszunutzen. Die Anleitung gibt Ihnen auch Hinweise über die Funktion wichtiger Bauteile. Bedeutung der Symbole Gefahr! Sicherheitshinweis: Nichtbeachtung führt zu Tod oder schwerer Verletzung. -
Seite 5: Bluetooth-Kopplungsanleitung (Pan)
Bluetooth-Kopplungsanleitung (PAN) Übersicht Das Bluetooth Personal Area Networking (PAN) wird für das Koppeln eines Personal Area mobilen Programmiergeräts mit einem intelligenten Gerät (Smartphones oder Networking (PAN) Tablets mit iOS oder Android) genutzt. PAN erlaubt dem mobilen Programmiergerät Zugriff auf die Netzwerk- oder Internetverbindung des intelligenten Geräts. -
Seite 6: Cliq Web Manager Einrichten
Sie können die Android-Version Ihres Gerätes identifizieren. CLIQ Web Manager einrichten Bevor Sie das mobile Programmiergerät mit einem PAN-fähigen Gerät koppeln, führen Sie in CLIQ Web Manager folgende Schritte aus: Hinweis! Änderungen der Verbindungseinstellungen müssen per Kabel auf das mobile Programmiergerät übertragen werden: Falls die Verbindungseinstellungen des... - Seite 7 Abb. 2: Bluetooth-Einstel- lungen prüfen Abb. 3: Firmware prüfen Bluetooth-Kopplungsanleitung (PAN)
-
Seite 8: Mobiles Programmiergerät Mit Einem Ios-Gerät Verbinden
Mobiles Programmiergerät mit einem iOS-Gerät verbinden Hinweis! Gerät und der Software müssen die Funktion unterstützen: Die folgenden Beschreibungen gelten für iPhone 4 (ab iOS 4.3) oder höher. Einmalige Kopplung von mobilem Programmiergerät und iOS-Gerät: Der hier beschriebene Bluetooth-Kopplungsvorgang muss nur einmal ausgeführt werden, sofern das mit dem mobilen Programmiergerät genutzte iOS-Gerät identisch ist. -
Seite 9: Persönlichen Hotspot Aktivieren
Persönlichen Hotspot aktivieren Starten Sie die App Einstellungen. Wählen Sie Persönlicher Hotspot. Achten Sie dabei auf den Namen des iPhones. Setzen Sie den Slider auf EIN. Sie haben den persönlichen Hotspot aktiviert. Abb. 5: Persönlichen Hotspot aktivieren Bluetooth-Kopplungsanleitung (PAN) -
Seite 10: Kopplungsanforderungsdatei Erstellen
Kopplungsanforderungsdatei erstellen Hinweis! Namen von iPhones können verkürzt werden: Der Name kann gekürzt werden, sofern er das Gerät eindeutig identifiziert (zum Beispiel „John“ anstelle von „John Maiers iPhone“), aber alle Zeichen müssen richtig geschrieben werden. Korrekte Eingabe des Apostrophs erforderlich: Das häufig in einem iPhone- Namen verwendete Apostroph muss mit dem korrekten Unicode-Zeichen (U+2019) eingegeben werden, das auf manchen Tastaturen schlecht zu finden ist (es gibt mindestens vier verschiedene Apostroph-Zeichen). - Seite 11 Abb. 6: Kopplungsanforde- rungsdatei erstellen Abb. 7: Name des iPhones festlegen Bluetooth-Kopplungsanleitung (PAN)
-
Seite 12: Kopplungsvorgang Vom Mobilen Programmiergerät Starten
Kopplungsvorgang vom mobilen Programmiergerät starten Hinweis! Fehlermeldung nach erfolgloser Gerätesuche: Falls das mobile Programmier- gerät das benannte iPhone nicht finden kann, beendet es die Suche nach zehn Sekunden, und die rote Fehler-LED leuchtet auf. Prüfen Sie in diesem Fall den Inhalt von pair.txt und versuchen Sie es erneut. -
Seite 13: Namen Des Iphones Ermitteln
Abb. 8: Kopplung starten Hinweis! Gerät und der Software müssen die Funktion unterstützen: Die folgenden Beschreibungen gelten für iPhone 3G (bis iOS 4.2). Namen des iPhones ermitteln Starten Sie die App Einstellungen. Wählen Sie Allgemein. Achten Sie dabei auf den Namen des iPhones. Wählen Sie Info. -
Seite 14: Kopplungsanforderungsdatei Erstellen
Kopplungsanforderungsdatei erstellen Hinweis! Korrekte Eingabe des Apostrophs erforderlich: Das häufig in einem iPhone- Namen verwendete Apostroph muss mit dem korrekten Unicode-Zeichen (U+2019) eingegeben werden, das auf manchen Tastaturen schlecht zu finden ist (es gibt mindestens vier verschiedene Apostroph-Zeichen). Falls der Name gekürzt werden kann und dennoch das Gerät eindeutig identifi- ziert, wird empfohlen, den Namen vor dem Apostroph zu kürzen, um Identifizie- rungsprobleme zu vermeiden. -
Seite 15: Bluetooth Aktivieren
Bluetooth aktivieren Starten Sie die App Einstellungen. Wählen Sie Bluetooth. Setzen Sie den Slider auf EIN. Das mobile Programmiergerät kann nun das iPhone ausfindig machen. Abb. 10: Bluetooth aktivieren Bluetooth-Kopplungsanleitung (PAN) -
Seite 16: Kopplungsvorgang Starten
Kopplungsvorgang starten Hinweis! Fehlermeldung nach erfolgloser Gerätesuche: Falls das mobile Programmier- gerät das benannte iPhone nicht finden kann, beendet es die Suche nach zehn Sekunden, und die rote Fehler-LED leuchtet auf. Prüfen Sie in diesem Fall den Inhalt von pair.txt und versuchen Sie es erneut. Falls auch nach einem zweiten Versuch auf dem iPhone keine Kopplungsanfrage erscheint, starten Sie das iPhone neu und reaktivieren Sie Bluetooth, bevor Sie es erneut versuchen. - Seite 17 Abb. 11: Kopplungsvorgang starten...
-
Seite 18: Internet-Tethering Aktivieren
Internet-Tethering aktivieren Starten Sie die App Einstellungen. Wählen Sie Allgemein. Wählen Sie Netzwerk. Wählen Sie Internet-Tethering. Setzen Sie den Slider auf EIN. Sie haben Internet-Tethering aktiviert. Abb. 12: Internet-Tethering aktivieren... -
Seite 19: Programmiergerät Mit Gekoppeltem Ios-Gerät Verbinden
Programmiergerät mit gekoppeltem iOS-Gerät verbinden Nach dem Koppeln mit einem iPhone kann sich das mobile Programmiergerät mit diesem verbinden, solange der Persönliche Hotspot aktiv ist. Prüfen Sie, ob im iPhone Bluetooth aktiviert ist. Prüfen Sie, ob im iPhone Persönlicher Hotspot aktiviert ist. Platzieren Sie das iPhone innerhalb der Bluetooth-Reichweite des mobilen Programmiergeräts. -
Seite 20: Mit Einem Android-Gerät Verbinden
Mit einem Android-Gerät verbinden Um eine Verbindung zwischen dem mobilen Programmiergerät und dem Erstmalige Android-Gerät herzustellen, müssen beide Geräte miteinander gekoppelt Verbindung werden. – Android Geräte koppeln Stecken Sie einen Schlüssel in das mobile Programmiergerät, um es zu starten. Das mobile Programmiergerät ist sichtbar, so lange es eingeschaltet ist. Starten Sie die App Einstellungen. - Seite 21 Abb. 14: „Geräte koppeln“ vorbereiten Abb. 15: Geräte koppeln...
-
Seite 22: Tethering Aktivieren
Tethering aktivieren Hinweis! Verbindungsaufbau zum mobilen Programmiergerät: Ein gekoppeltes Android- Gerät kann eine Verbindung zum mobilen Programmiergerät herstellen, so lange Bluetooth-Tethering aktiviert ist. Aktivieren Sie Internet-Tethering: Starten Sie die App Einstellungen. Wählen Sie Drahtlos und Netzwerke. Wählen Sie mehr ..Wählen Sie Tethering &... -
Seite 23: Wlan-Verbindung Per Bluetooth Freigeben
WLAN-Verbindung per Bluetooth freigeben Unter Android ist es möglich, eine WLAN-Verbindung per Bluetooth freizugeben (neben der mobilen Datennetzwerkverbindung). Prüfen Sie, dass Bluetooth-Tethering im Gerät aktiviert ist. Platzieren Sie das Telefon innerhalb der Bluetooth-Reichweite des mobilen Programmiergeräts. Setzen Sie den per Fernzugriff zu aktualisierenden Schlüssel in das mobile Programmiergerät ein. -
Seite 24: Bluetooth-Verbindung Trennen
Bluetooth-Verbindung trennen Wenn Sie das mobile Programmiergerät verwenden, müssen Sie die Verbindung Übersicht zu den intelligenten Geräten in der Regel nicht trennen. Das mobile Program- miergerät ist im eingeschalteten Zustand sichtbar, so kann ein zweites intelligen- tes Gerät mit dem mobilen Programmiergerät gekoppelt werden, wenn es gestartet wird und das aktuelle intelligente Gerät nicht vorhanden ist. -
Seite 25: Bluetooth-Kopplungsanleitung (Dun)
Bluetooth-Kopplungsanleitung (DUN) DUN-Unterstützung Das Dial-Up Networking (DUN) Bluetooth Profile wird von intelligenten Geräten Dial-Up Networ- selten unterstützt. iOS unterstützt DUN nicht. Android verfügt ab Werk nicht über king (DUN) eine DUN-Unterstützung, deshalb hängt es von den Herstellern (oder Drittappli- kationen) des intelligenten Geräts ab, ob ein Android-Gerät mit dem DUN-Profil genutzt werden kann. -
Seite 26: Spezifische Konfiguration Des Mobilen Programmiergeräts
Spezifische Konfiguration des mobilen Programmiergeräts In der „Remote PD“-Ansicht von CLIQ Web Manager, unter BLUETOOTH-TELEFON- EINSTELLUNGEN, werden folgende Parameter nur verwendet, wenn das mobile Programmiergerät über das Bluetooth-DUN-Profil verbunden wird: Access point name (APN) Der vom Netzbetreiber verwendete APN (Access Point Name). -
Seite 27: Koppeln Des Mobilen Programmiergeräts Mit Einem Telefon
Koppeln des mobilen Programmiergeräts mit einem Telefon Um das mobile Programmiergerät mit einem Bluetooth-fähigen Mobiltelefon nutzen zu können, müssen die Geräte miteinander gekoppelt werden. Kopplungsvorgang starten Hinweis! PIN-Eingabe kann erforderlich sein: Das mobile Programmiergerät nutzt eine feste PIN „1234“, der beim Koppeln möglicherweise im Mobiltelefon eingegeben werden muss. -
Seite 28: Tracelog Erstellen
Firmware-Version 2.10.0 vollständig unterstützt. Deshalb muss die Firmware-Version für die nachfolgend beschriebene Tracelog-Verwaltung 2.10.0 oder höher sein. Die Firmware-Version kann in der Remote PD-Ansicht von CLIQ Web Manager validiert werden. Eine Anleitung zum Upgraden der Firmware-Ver- sion des mobilen Programmiergeräts finden Sie im Benutzerhandbuch für CLIQ... -
Seite 29: Tracelog Erstellen Und Lesen
Tracelog erstellen und lesen: usbtrace-Datei in CLIQ Web Manager erstellen Wählen Sie System-Info > Wandprogrammiergeräte. Suchen Sie nach dem Wandprogrammiergerät, für das Sie ein Tracelog abrufen möchten. Wählen Sie das Wandprogrammiergerät und klicken Sie auf USB-Trace-Datei erstellen. Sie haben die usbtrace-Datei erstellt. -
Seite 30: Usb-Speicherstick Vorbereiten
USB-Speicherstick vorbereiten Hinweis! USB-Speicherstick zum Lesen des Tracelog erfroderlich: Zum Lesen des Tracelog für das mobile Bluetooth-Programmiergerät ist ein USB-Speicherstick er- forderlich. Der USB-Speicherstick muss mit einem FAT-Dateisystem (zum Beispiel FAT32) formatiert sein. Kopieren Sie die usbtrace-Datei in das Hauptverzeichnis Ihres USB-Speicher- sticks. -
Seite 31: Tracelog-Datei Erstellen
Tracelog-Datei erstellen Die Tracelog-Datei wird im Format tracelog.txt ausgegeben. Hinweis! Programmiergerät muss eingeschaltet bleiben: Falls beim Erstellen des Tracelog ein Problem auftritt, vergewissern Sie sich, dass der Schlüssel noch im mobilen Programmiergerät steckt, damit es eingeschaltet bleibt. Nach dem Herunterfah- ren eines mobilen Programmiergeräts gehen alle Daten im Tracelog verloren.
