res Anzeigefeld) und in der Anzeige Sensor 2 (unteres Anzei-
gefeld) synchron der Basiswert 0 angezeigt.
Der Basiswert 0 zeigt dabei nicht an, dass die Wasserstoff-
konzentration 0 ist, sondern der Basiswert 0 entspricht der
während des Kalibrierungsvorganges vorherrschenden Was-
serstoffgrundkonzentration in der Umgebungsluft. In unbelas-
teter Luft entspricht dies etwa 0,5 ppm H
Die nachfolgende Grafik veranschaulicht diese Funktionsweise:
.
2
Bedienungsanleitung – Deutsch

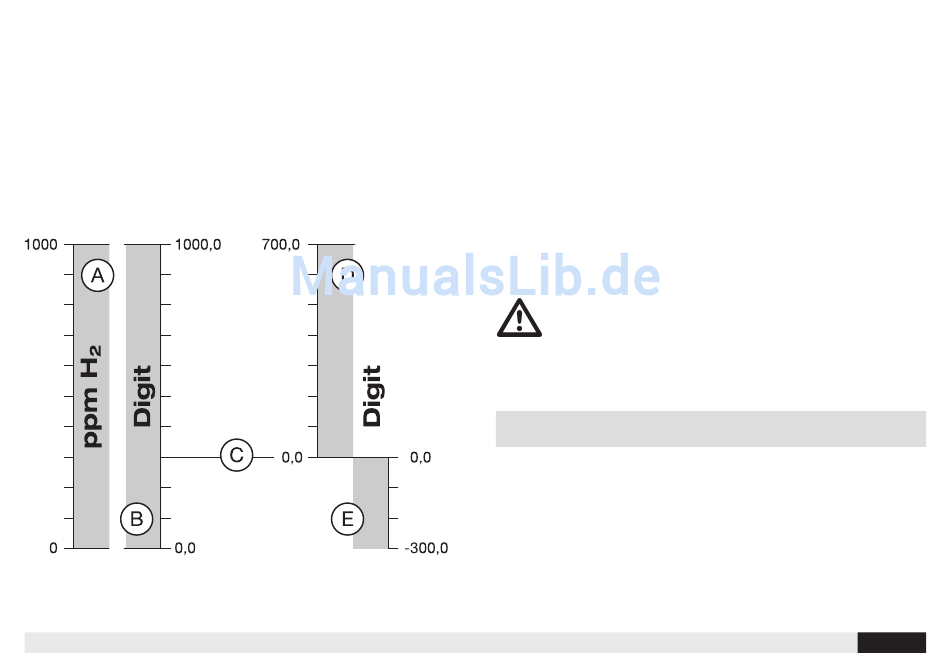

Schematische Darstellung
von Messbereichen und Messwertanzeige
A: maximal erfassbare Wasserstoffkonzentrationen
B: maximal anzeigbarer, absoluter Messwertbereich
C: fiktive Inbetriebnahme und Basiswertkalibrierung bei
einer Wasserstoffgrundkonzentration von 300 Digits
D: maximal anzeigbarer, relativer Messwertebereich
im Standardbetrieb
E: zusätzlich maximal anzeigbarer Messwertebereich
mit Zero-Reset-Funktion
Wichtig: Die Korrelation von Messwertanzeige
und H -Konzentration ist nicht linear,
2
sondern logarithmisch. Der angezeigte Digitwert
entspricht nicht automatisch dem ppm-Wert!

8. Bedienung

Die Funktionseinstellungen für den Sensor erfolgen direkt am
BatteryPack. Dieses dient nicht nur zur Energieversorgung
des Sensors, sondern auch als dessen Steuereinheit.
Hierzu verfügt das BatteryPack über einen Empfindlichkeits-
regler mit sechs verschiedenen Schalterpositionen sowie über
eine Taste für die Zero-Reset-Funktion. Die Nutzungsmöglich-
A - 9
