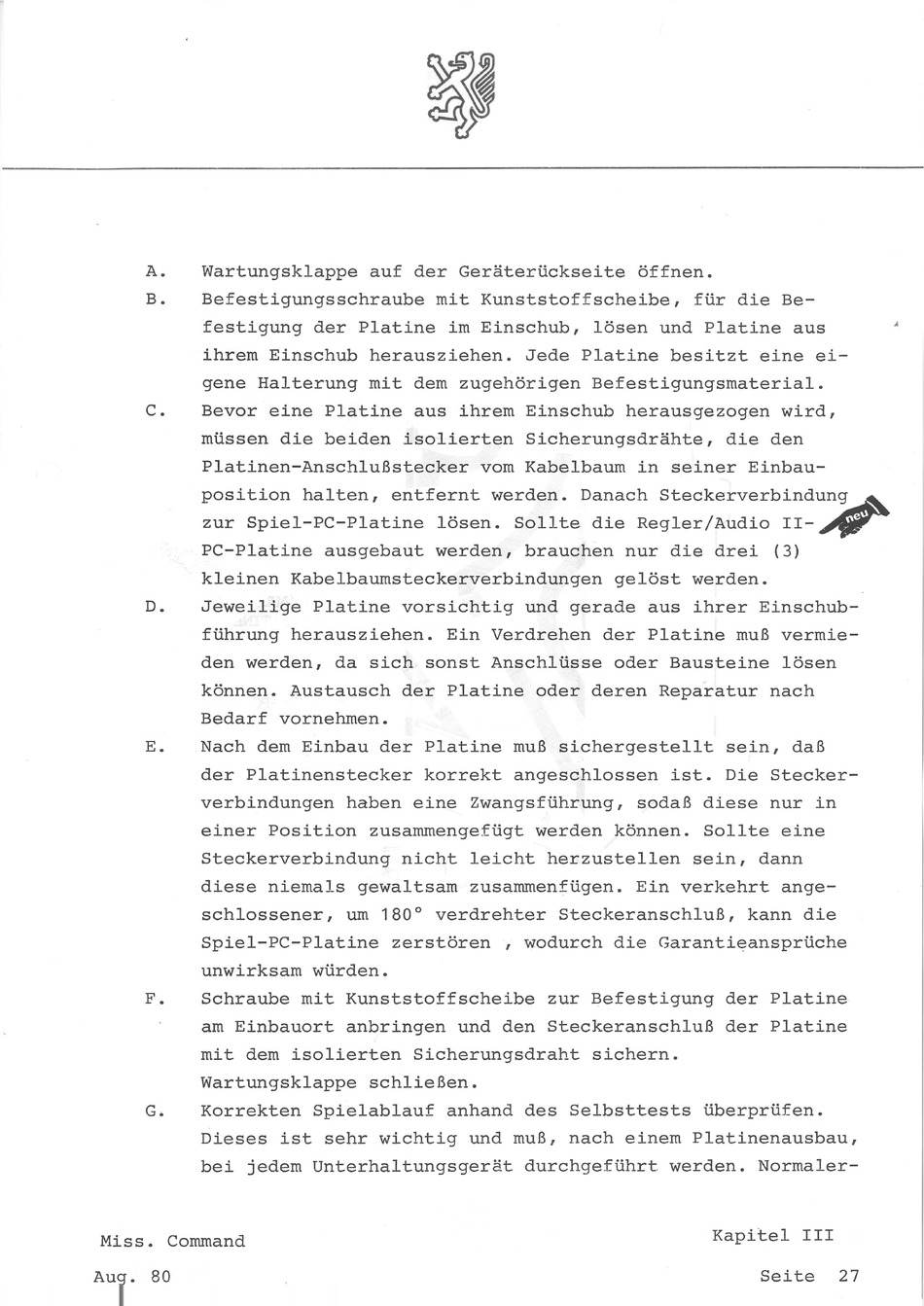

A.
Wartungsklappe auf der Geräterückseite öffnen.
B.
Befestigungsschraube mit Kunststoffscheibe, für die Be-
festigung der Platine im Einschub, lösen und Platine aus
ihrem Einschub herausziehen. Jede Platine besitzt eine ei-
gene Halterung mit dem zugehörigen Befestigungsmaterial.
C.
Bevor eine Platine aus ihrem Einschub herausgezogen wird,
müssen die beiden
~solierten
Sicherungsdrähte, die den
Platinen-Anschlußstecker vom Kabelbaum in seiner Einbau-
position halten, entfernt werden. Danach
Steckerverbindun~
zur Spiel-PC-Platine lösen. Sollte die Regler/Audio
II-~
PC-Platine ausgebaut werden, brauchen nur die drei (3)
kleinen Kabelbaumsteckerverbindungen gelöst werden.
D.
Jeweilige Platine vorsichtig und gerade aus ihrer Einschub-
führung herausziehen. Ein Verdrehen der Platine muß vermie-
den werden, da sich sonst Anschlüsse oder Bausteine lösen
können. Austausch der Platine oder deren
Repa~atur
nach
Bedarf vornehmen.
E.
Nach dem Einbau der Platine muß sichergestellt sein, daß
der Platinenstecker korrekt angeschlossen ist. Die Stecker-
verbindungen haben eine Zwangsführung, sodaß diese nur in
einer Position zusammengefügt werden können. Sollte eine
Steckerverbindung nicht leicht herzustellen sein, dann
diese niemals gewaltsam zusammenfügen. Ein verkehrt ange-
schlossener, um
180°
verdrehter Steckeranschluß, kann die
Spiel-PC-Platine zerstören , wodurch die
Garanti~ansprüche
unwirksam würden.
F.
Schraube mit Kunststoffscheibe zur Befestigung der Platine
am Einbauort anbringen und den Steckeranschluß der Platine
mit dem isolierten Sicherungsdraht sichern.
Wartungsklappe schließen.
G.
Korrekten Spielablauf anhand des Selbsttests überprüfen.
Dieses ist sehr wichtig und muß, nach einem Platinenausbau,
bei jedem Unterhaltungsgerät durchgeführt werden. Normaler-
Miss. Command
Kapitel III
Aug. 80
Seite
27
