4.11

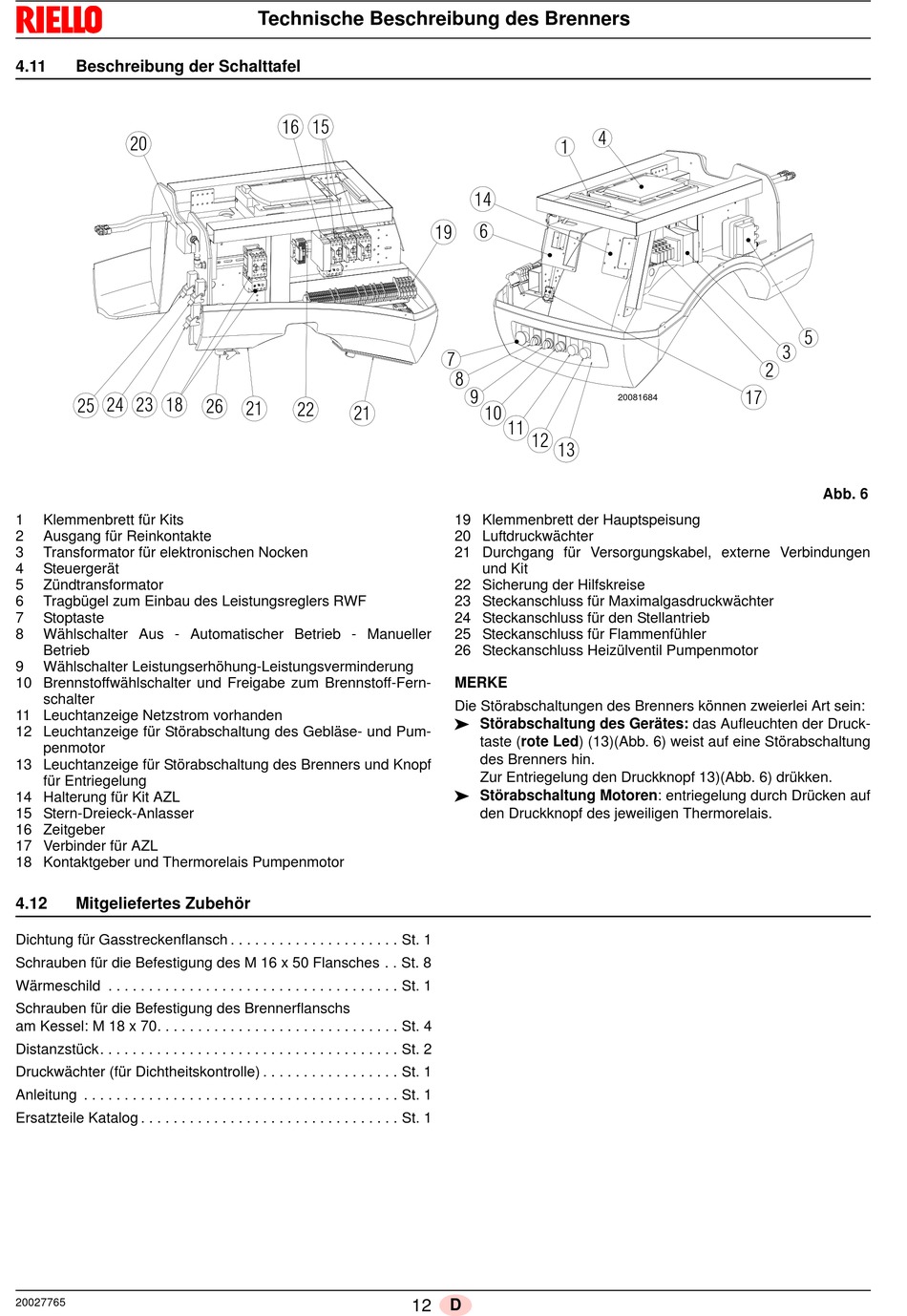

Beschreibung der Schalttafel

20
24
23
18
25
1
Klemmenbrett für Kits
2
Ausgang für Reinkontakte
3
Transformator für elektronischen Nocken
4
Steuergerät
5
Zündtransformator
6
Tragbügel zum Einbau des Leistungsreglers RWF
7
Stoptaste
8
Wählschalter Aus - Automatischer Betrieb - Manueller
Betrieb
9
Wählschalter Leistungserhöhung-Leistungsverminderung
10 Brennstoffwählschalter und Freigabe zum Brennstoff-Fern-
schalter
11 Leuchtanzeige Netzstrom vorhanden
12 Leuchtanzeige für Störabschaltung des Gebläse- und Pum-
penmotor
13 Leuchtanzeige für Störabschaltung des Brenners und Knopf
für Entriegelung
14 Halterung für Kit AZL
15 Stern-Dreieck-Anlasser
16 Zeitgeber
17 Verbinder für AZL
18 Kontaktgeber und Thermorelais Pumpenmotor
4.12
Mitgeliefertes Zubehör
Dichtung für Gasstreckenflansch . . . . . . . . . . . . . . . . . . . . . St. 1
Schrauben für die Befestigung des M 16 x 50 Flansches . . St. 8
Wärmeschild . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . St. 1
Schrauben für die Befestigung des Brennerflanschs
am Kessel: M 18 x 70. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . St. 4
Distanzstück. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . St. 2
Druckwächter (für Dichtheitskontrolle) . . . . . . . . . . . . . . . . . St. 1
Anleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . St. 1
Ersatzteile Katalog . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . St. 1
20027765
Technische Beschreibung des Brenners
16
15
26
21
22
21
1
14
6
19
7
8
9
10
11
12
13
19 Klemmenbrett der Hauptspeisung
20 Luftdruckwächter
21 Durchgang für Versorgungskabel, externe Verbindungen
und Kit
22 Sicherung der Hilfskreise
23 Steckanschluss für Maximalgasdruckwächter
24 Steckanschluss für den Stellantrieb
25 Steckanschluss für Flammenfühler
26 Steckanschluss Heizülventil Pumpenmotor
MERKE
Die Störabschaltungen des Brenners können zweierlei Art sein:
 Störabschaltung des Gerätes: das Aufleuchten der Druck-
taste (rote Led) (13)(Abb. 6) weist auf eine Störabschaltung
des Brenners hin.
Zur Entriegelung den Druckknopf 13)(Abb. 6) drükken.
 Störabschaltung Motoren: entriegelung durch Drücken auf
den Druckknopf des jeweiligen Thermorelais.
12
D
4
2
17
20081684
5
3
Abb. 6
