5.12.3 Hydraulikanschlüsse
Die Pumpen verfügen über einen Bypass, der Rücklauf und An-
saugung miteinander verbindet.
Sie sind am Brenner installiert und der Bypass ist mit der Schrau-
be 6)(Abb. 23) verschlossen.
Beide Schläuche sind demnach an die Pumpe anzuschließen.
Wird die Pumpe bei geschlossenem Rücklauf betrieben und die
Bypass-Schraube eingesetzt, wird sie sofort beschädigt.
Die Verschlußschrauben von den Saug- und Rücklaufanschlüs-
sen der Pumpe abnehmen.

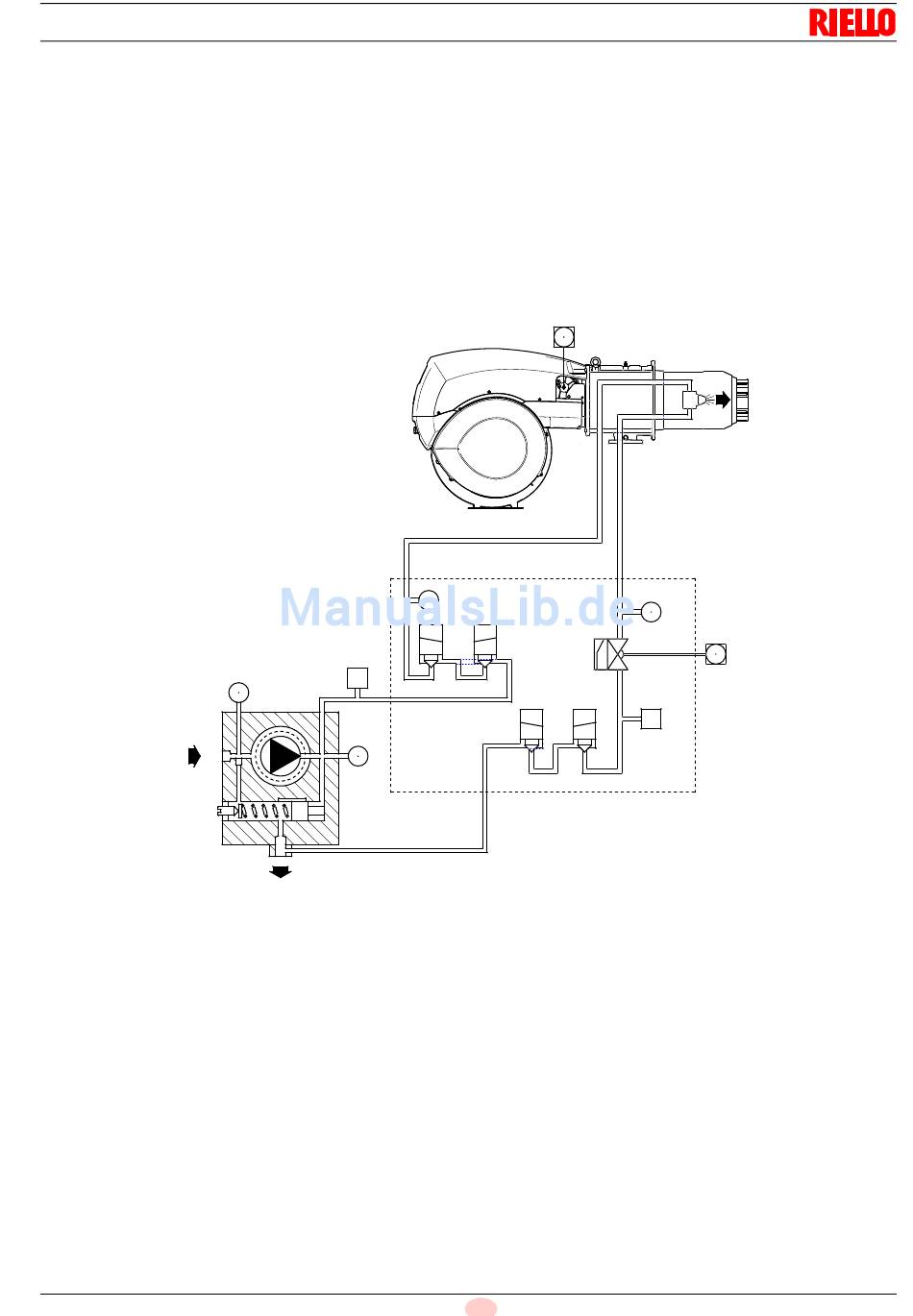

5.12.4 Hydraulikschaltplan
1
Zeichenerklärung (Abb. 22)
1
Saugleitung Pumpe
2
Rücklauf Pumpe und Rücklauf Düse
3
By-pass Schraube an der Pumpe
4
Druckregler Pumpe
5
Sicherheitsventil
6
Sicherheitsventil
7
Vorlauf Düse
8
Düse ohne Absperrnadel
9
Rücklauf Düse
10 Druckregler am Düsenrücklauf
11 Stellantrieb
12 Druckwächter für Rücklauf Düse
13 Sicherheitsventil für Rücklauf Düse
14 Sicherheitsventil für Rücklauf Düse
15 Druckwächter Pumpenauslass
B
Ölventile- und Druckwandlergruppe
M
Manometer
V
Vakuummeter
15
P
V
M
3
4
2
Installation
An deren Stelle die Schläuche mit den beigepackten Dichtungen
einbauen.
Beim Einbau dürfen diese Schläuche nicht verbogen werden.
Die Schläuche sind so zu führen, daß sie weder Trittbelastungen
noch warmen Kesselteilen ausgesetzt werden und daß der Bren-
ner geöffnet werden kann.
Anschließend das andere Schlauchende mit den Ansaug - und
Rücklaufleitungen durch die mitgelieferten Nippeln verbinden.
SM
M
6
5
10
14
13
BETRIEB
• Vorlüftungsphase: Ventile 5), 6), 13) und 14) geschlossen.
• Zündungs- und Betriebsphase: Ventile 5), 6), 13) und 14)
geöffnet.
• Abschalten: alle Ventile geschlossen.
23
D
7
8
9
B
M
11
SM
12
P
D8362
Abb. 22
20027765
