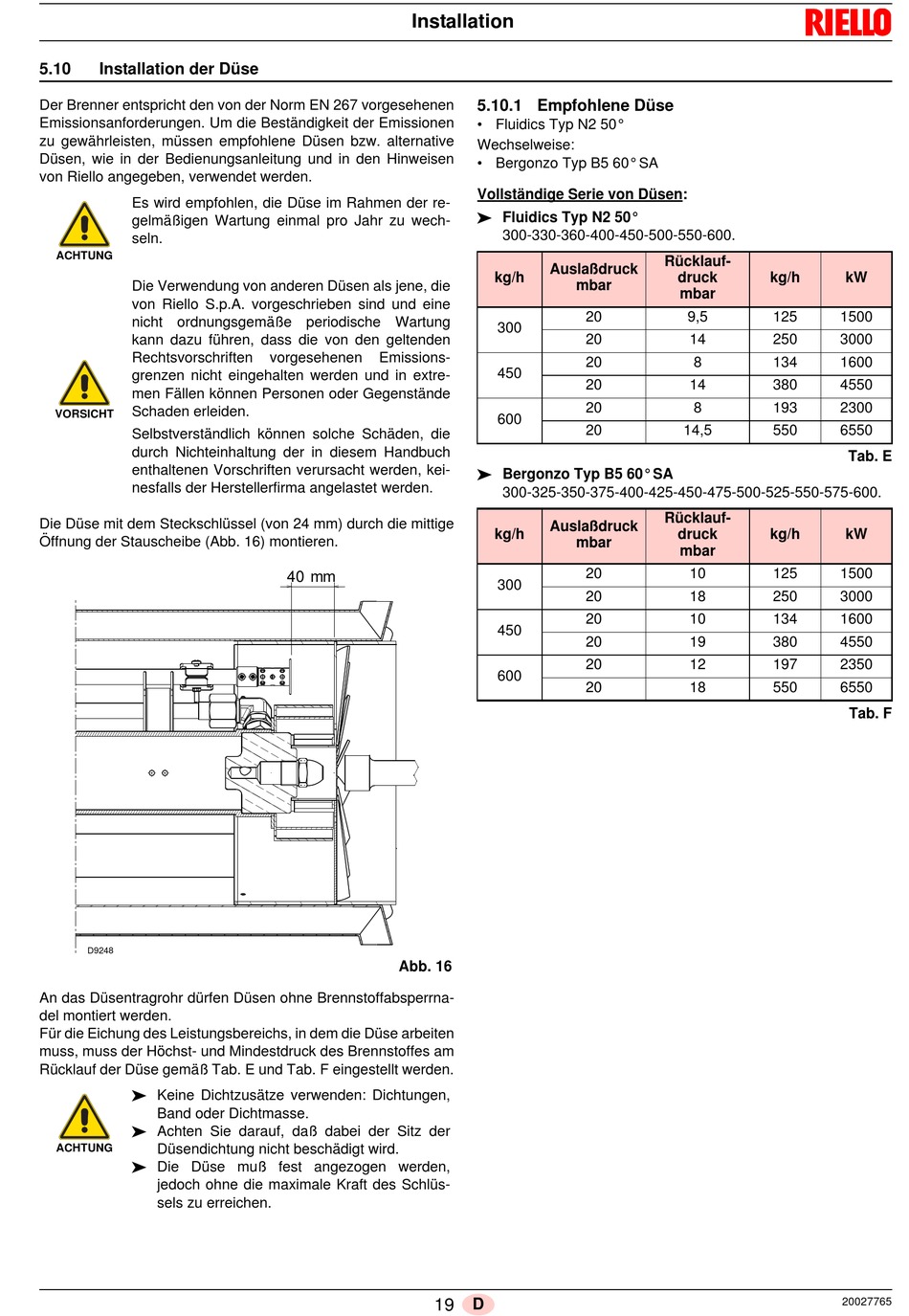

5.10
Installation der Düse
Der Brenner entspricht den von der Norm EN 267 vorgesehenen
Emissionsanforderungen. Um die Beständigkeit der Emissionen
zu gewährleisten, müssen empfohlene Düsen bzw. alternative
Düsen, wie in der Bedienungsanleitung und in den Hinweisen
von Riello angegeben, verwendet werden.
Es wird empfohlen, die Düse im Rahmen der re-
gelmäßigen Wartung einmal pro Jahr zu wech-
seln.
ACHTUNG
Die Verwendung von anderen Düsen als jene, die
von Riello S.p.A. vorgeschrieben sind und eine
nicht ordnungsgemäße periodische Wartung
kann dazu führen, dass die von den geltenden
Rechtsvorschriften
grenzen nicht eingehalten werden und in extre-
men Fällen können Personen oder Gegenstände
Schaden erleiden.
VORSICHT
Selbstverständlich können solche Schäden, die
durch Nichteinhaltung der in diesem Handbuch
enthaltenen Vorschriften verursacht werden, kei-
nesfalls der Herstellerfirma angelastet werden.
Die Düse mit dem Steckschlüssel (von 24 mm) durch die mittige
Öffnung der Stauscheibe (Abb. 16) montieren.
D9248
An das Düsentragrohr dürfen Düsen ohne Brennstoffabsperrna-
del montiert werden.
Für die Eichung des Leistungsbereichs, in dem die Düse arbeiten
muss, muss der Höchst- und Mindestdruck des Brennstoffes am
Rücklauf der Düse gemäß Tab. E und Tab. F eingestellt werden.
Keine Dichtzusätze verwenden: Dichtungen,
Band oder Dichtmasse.
Achten Sie darauf, daß dabei der Sitz der
ACHTUNG
Düsendichtung nicht beschädigt wird.
Die Düse muß fest angezogen werden,
jedoch ohne die maximale Kraft des Schlüs-
sels zu erreichen.
Installation
vorgesehenen
Emissions-
40 mm
Abb. 16
19
5.10.1 Empfohlene Düse
• Fluidics Typ N2 50°
Wechselweise:
• Bergonzo Typ B5 60° SA
Vollständige Serie von Düsen:
Fluidics Typ N2 50°
300-330-360-400-450-500-550-600.
Auslaßdruck
kg/h
mbar
20
300
20
20
450
20
20
600
20
Bergonzo Typ B5 60° SA
300-325-350-375-400-425-450-475-500-525-550-575-600.
Auslaßdruck
kg/h
mbar
20
300
20
20
450
20
20
600
20
D
Rücklauf-
druck
kg/h
mbar
9,5
125
14
250
8
134
14
380
8
193
14,5
550
Rücklauf-
druck
kg/h
mbar
10
125
18
250
10
134
19
380
12
197
18
550
kW
1500
3000
1600
4550
2300
6550
Tab. E
kW
1500
3000
1600
4550
2350
6550
Tab. F
20027765
